トリム・フランジ用吊りカムユニット MGFTT65

カタログ |P.1361

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ピアス用スタンダード吊りカムユニット MGFV65(θ=00-45)

通常価格(税別)： 74,400円 (税込価格：81,840円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

トリム・フランジ用吊りカムユニット MGFTT100

通常価格(税別)： 87,900円 (税込価格：96,690円)

通常出荷日：19 日目

トリム・フランジ用吊りカムユニットです。カム幅65、角度=00-70です。

詳細情報を確認する

シリーズ
スタンダード
取付面の幅 (mm)
65
追加工
有り

無料3D-CADライブラリー申し込み受付中

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

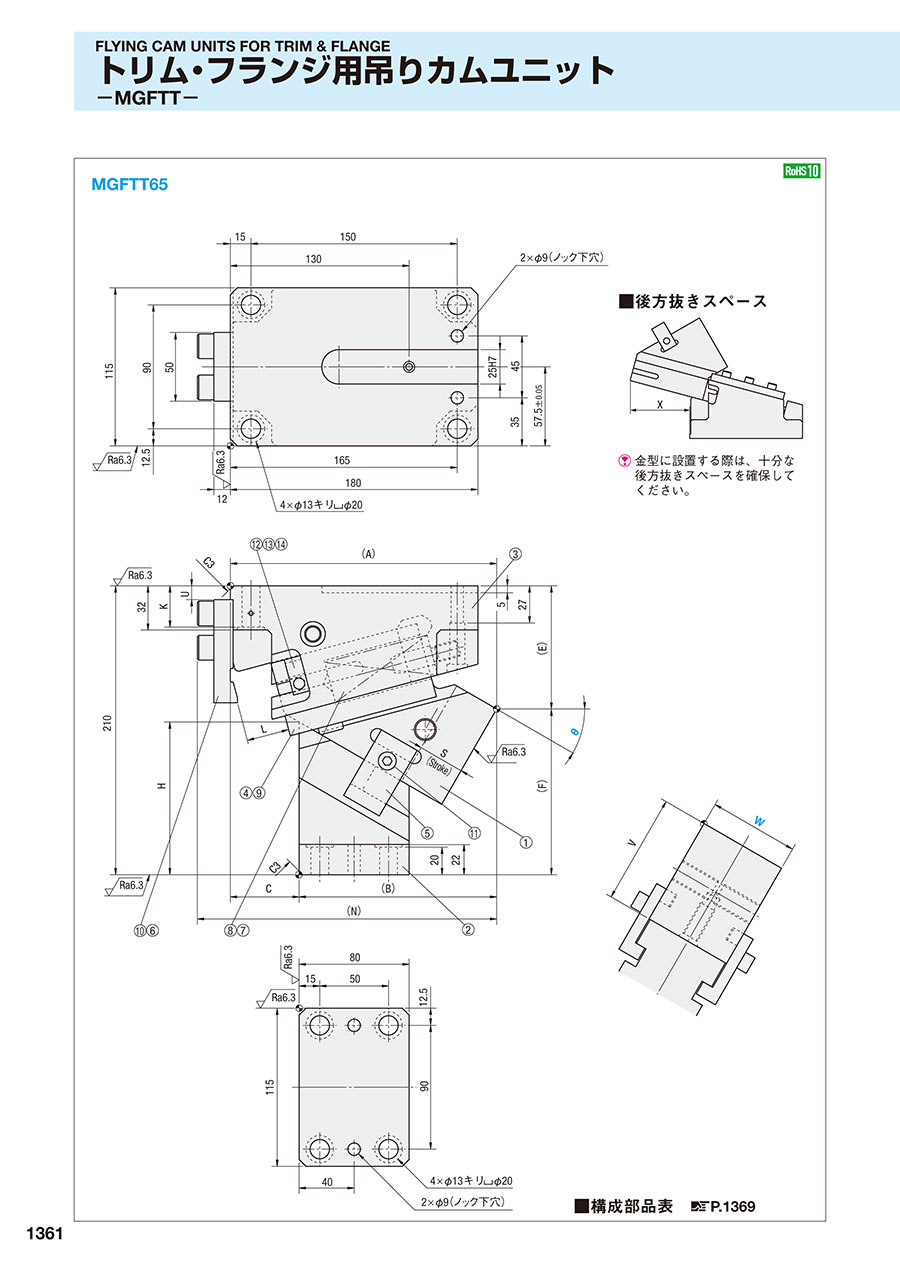

外形図・製品仕様

■後方抜きスペース

金型に設置する際は、十分な後方抜きスペースを確保してください。

■構成部品表 P.1369

規格表

W	θ	A	B	C	E	F	H	K	L	N	V	U	X
65	00	185.94	110.94	75	56.57	153.43	73.4	30	38	209.94	80	55	52
	05	193.01	123.01	70	56.57	153.43	73.9			217.01	90	55	52
	10	196.8	126.8	70	67.58	142.42	83.5			220.8	80	40	61
	15	203.77	136.77	67	68.81	141.19	84.7			227.77	90	40	61
	20	198.1	138.1	60	74.31	135.69	100.8		35	222.1	80	10	71
	25	204.75	149.75	55	76.73	133.27	103.8		35	228.75	90		71
	30	193.63	143.63	50	89.52	120.48	111		30	217.63	80		79
	35	199.76	154.76	45	93.06	116.94	105		30	223.76	90
	40	188.72	148.72	40	99.62	110.38	120	25	33	212.72	80	15
	45	194.13	160.13	34	104.16	105.84	115	25	33	218.13	90	15
	50	190	160	30	110	100	130	18	35	214	90	10	77
	55		170	20	115	95			25		100		87
	60		170	20	115	95			25		100		87
	65		190	0	130	80			20		110		92
	70		190	0	130	80			20		110		92

ストローク S	加工力kN （tonf）		スプリング力N （kgf）			全重量 kg	型式	W	θ
ストローク S	標準加工力（100万回）	許容加工力（30万回）	初圧	S-5mm時	終圧	全重量 kg	型式	W	θ
26.9	19.6（2.0）	39.2（4.0）	166 （16.9）	898 （91.6）	1067 （108.8）	19.5	MGFTT	65	00
27.0			237 （24.2）	972 （99.1）	1138 （116.0）	19.8			05
31.6				995 （101.5）		19.3			10
32.2				998 （101.7）		19.6			15
33.8			308 （31.4）	1014 （103.4）		18.1			20
35.0			308 （31.4）	1019 （103.9）		18.4			25
33.5	23.5（2.4）	47.1（4.8）	427 （43.5）	1031 （105.1）		17.7			30
35.4			427 （43.5）	1038 （105.9）		18.0			35
42.9			356 （36.3）	1048 （106.8）		16.9			40
46.5			356 （36.3）	1055 （107.5）		17.1			45
54.5	29.4（3.0）	58.8（6.0）	308 （31.4）	1062 （108.3）		16.8			50
43.6			297 （30.3）	953 （97.2）	1040 （106.0）	17.8			55
50.0				965 （98.4）	1040 （106.0）	17.3			60
47.3				829 （84.5）	891 （90.9）	18.5			65
58.5				841 （85.7）	891 （90.9）	18.4			70

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型番リスト

表示件数

型番

加工力

(tonf)

角度

(度)

RoHS?

最小発注数量

4	0	10	1個
4	5	10	1個
4	10	10	1個
4	15	10	1個
4	20	10	1個
4	25	10	1個
4.8	30	10	1個
4.8	35	10	1個
4.8	40	10	1個
4.8	45	10	1個
6	50	10	1個
6	55	10	1個
6	60	10	1個
6	65	10	1個
6	70	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

基本情報

トリム・フランジ用吊りカムユニットです。カム幅65、角度=00-70です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
