トリム・フランジ用吊りカムユニット MGFTT200
- シリーズ
- スタンダード
- 取付面の幅 (mm)
- 200
- 追加工
- 有り
未確定：候補が15型番あります。
商品情報
関連ページ
カム線図 P.1368

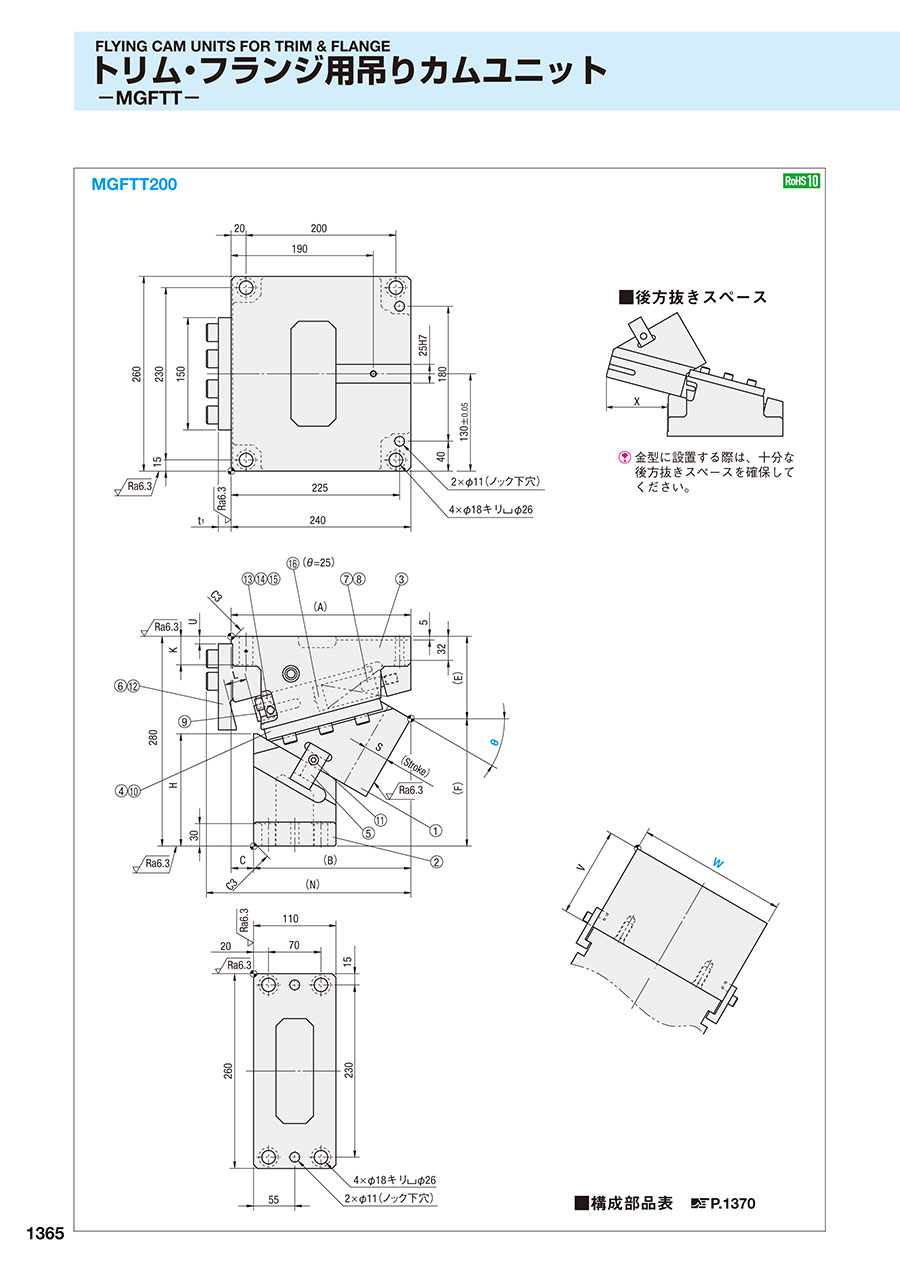

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
■構成部品表 P.1370
規格表
| W | θ | A | B | C | E | F | H | K | L | N | V | U | t1 | X |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | 00 | 240 | 180 | 60 | 90 | 190 | 90 | 38 | 40 | 273 | 100 | 60 | 17 | 83 |
| 05 | 236.82 | 176.82 | 78.84 | 201.16 | 86.1 | 269.82 | 130 | |||||||
| 10 | 240 | 180 | 90 | 190 | 120.2 | 273 | 100 | 35 | 95 | |||||
| 15 | 254.35 | 194.35 | 81.51 | 198.49 | 116.0 | 287.35 | 130 | |||||||
| 20 | 240 | 190 | 50 | 110 | 170 | 130 | 32 | 274 | 100 | 15 | 18 | 115 | ||
| 25 | 253.27 | 203.27 | 102.6 | 177.4 | 125 | 287.27 | 130 | |||||||
| 30 | 240 | 210 | 30 | 110 | 170 | 150 | 30 | 273 | 120 | 10 | 17 | 126 | ||
| 35 | 252.34 | 222.34 | 109.69 | 170.31 | 285.34 | 140 | ||||||||
| 40 | 240 | 210 | 115 | 165 | 160 | 20 | 273 | 120 | 130 | |||||
| 45 | 247.41 | 217.41 | 114.68 | 165.32 | 280.41 | 140 | ||||||||
| 50 | 240 | 230 | 10 | 120 | 160 | 272 | 16 | 132 | ||||||
| 55 | 240 | 0 | 145 | 135 | 170 | |||||||||
| 60 | ||||||||||||||
| 65 | 180 | 20 | ||||||||||||
| 70 | 142 |
| ストローク S | 加工力kN （tonf） | スプリング力N （kgf） | 全重量 kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 28.3 | 98.1（10.0） | 196.1（20.0） | 630 （64.2） | 4775 （487.0） | 5670 （578.2） | 81.5 | MGFTT | 200 | 00 |
| 28.4 | 294 （30.0） | 5152 （525.4） | 6182 （630.4） | 82.3 | 05 | ||||
| 33.3 | 5299 （540.4） | 75.7 | 10 | ||||||
| 33.9 | 5314 （541.9） | 80.5 | 15 | ||||||
| 30.9 | 353 （36.0） | 5080 （518.0） | 5998 （611.6） | 76.1 | 20 | ||||
| 32.0 | 5116 （521.6） | 80.1 | 25 | ||||||
| 33.5 | 4851 （494.7） | 5645 （575.6） | 77.0 | 30 | |||||
| 35.4 | 4904 （500.1） | 80.9 | 35 | ||||||
| 39.0 | 4974 （507.3） | 71.4 | 40 | ||||||
| 42.3 | 5027 （512.7） | 74.7 | 45 | ||||||
| 46.7 | 117.7（12.0） | 235.4（24.0） | 5080 （518.0） | 71.6 | 50 | ||||
| 52.3 | 5133 （523.4） | 78.6 | 55 | ||||||
| 60.0 | 5204 （530.6） | 73.9 | 60 | ||||||
| 47.3 | 1104 （112.6） | 5056 （515.6） | 5520 （562.9） | 77.2 | 65 | ||||
| 58.5 | 5145 （524.6） | 72.2 | 70 | ||||||
