トリム・フランジ用吊りカムユニット MGFTT100

カタログ |P.1363

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

トリム・フランジ用吊りカムユニット MGFTT65

通常価格(税別)： 53,400円 (税込価格：58,740円)

通常出荷日：19 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

トリム・フランジ用吊りカムユニット -V形ガイド- MGFVT100

通常価格(税別)： 104,400円 (税込価格：114,840円)

通常出荷日：19 日目

トリム・フランジ用吊りカムユニットです。カム幅100、角度=00-70です。

詳細情報を確認する

シリーズ
スタンダード
取付面の幅 (mm)
100
追加工
有り

無料3D-CADライブラリー申し込み受付中

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

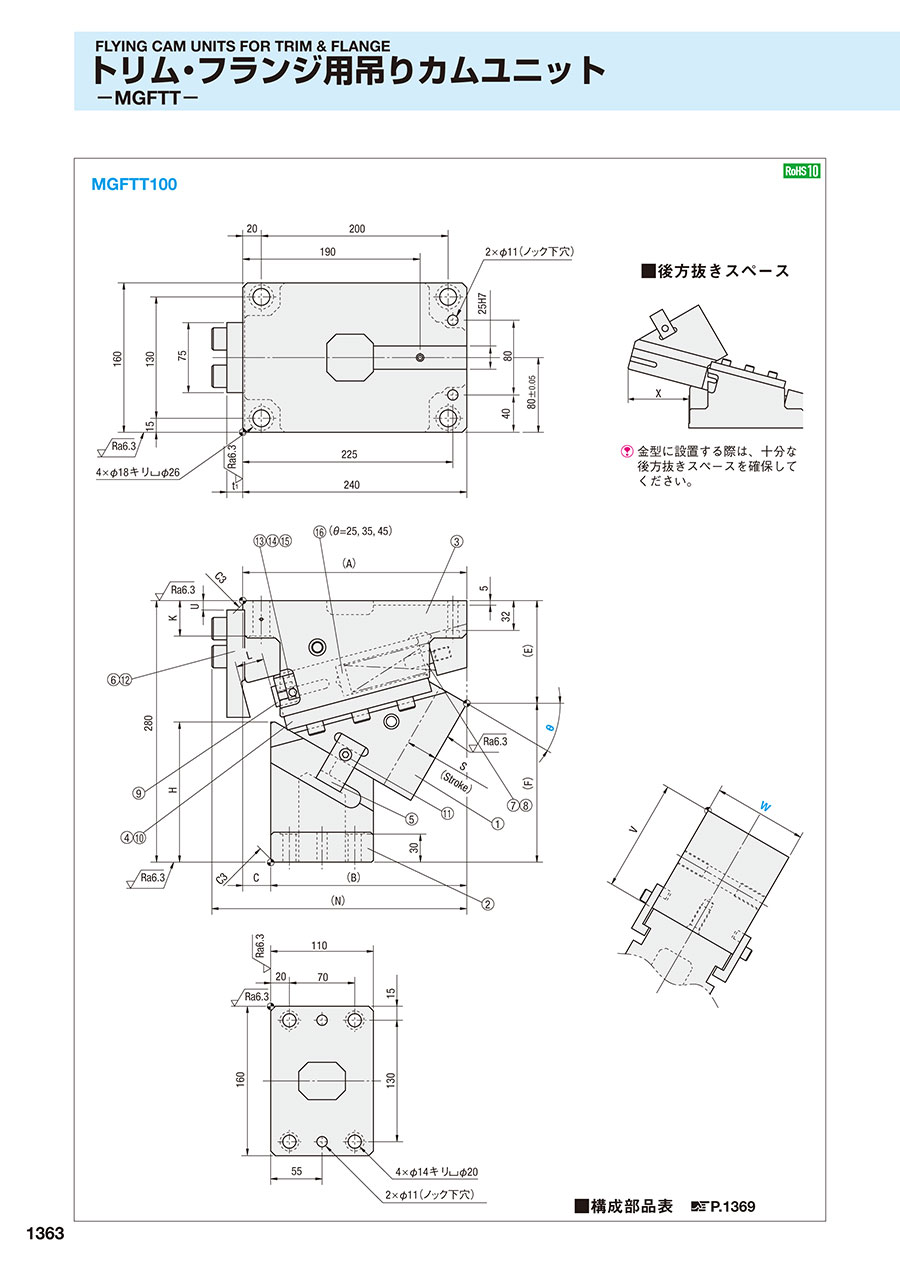

外形図・製品仕様

■後方抜きスペース

金型に設置する際は、十分な後方抜きスペースを確保してください。

■構成部品表 P.1369

規格表

W	θ	A	B	C	E	F	H	K	L	N	V	U	t₁	X
100	00	240	180	60	85	195	95	38	40	273	100	55	17	83
	05	236.89	176.89		73.82	206.18	81.1			269.89	140	55		83
	10	240	180		90	190	120.2			273	100	35		95
	15	254.35	194.35		81.51	198.49	105.6			287.35	140	35		95
	20	240	190	50	110	170	130		32	274	100	15	18	115
	25	253.26	203.26	50	102.60	177.40	113		32	287.26	140	15	18	115
	30	240	210	30	110	170	150		30	273	120	10	17	126
	35	252.34	222.34		109.69	170.31	140			285.34	140			126
	40	240	210		115	165	160	20		273	120			130
	45	247.41	217.41		114.68	165.32	155			280.41	140			130
	50	240	230	10	120	160	160			272			16	132
	55		240	0	145	135	170
	60						170
	65						180		20					142
	70						180		20					142

ストローク S	加工力kN （tonf）		スプリング力N （kgf）			全重量 kg	型式	W	θ
ストローク S	標準加工力（100万回）	許容加工力（30万回）	初圧	S-5mm時	終圧	全重量 kg	型式	W	θ
28.3	44.1（4.5）	88.3（9.0）	315 （32.1）	2388 （243.5）	2835 （289.1）	47.0	MGFTT	100	00
28.4			147 （15.0）	2576 （262.7）	3091 （315.2）	47.8			05
33.3				2650 （270.2）		44.9			10
33.9				2657 （270.9）		47.1			15
30.9			176 （18.0）	2540 （259.0）	2999 （305.8）	44.8			20
32.0				2558 （260.8）	2999 （305.8）	46.5			25
33.5				2426 （247.3）	2822 （287.8）	44.1			30
35.4				2452 （250.0）		45.4			35
39.0				2487 （253.6）		45.4			40
42.3				2514 （256.3）		41.7			45
46.7	49.0（5.0）	98.1（10.0）		2540 （259.0）		41.2			50
52.3				2567 （261.7）		44.0			55
60.0				2602 （265.3）		42.5			60
47.3			552 （56.3）	2528 （257.8）	2760 （281.4）	43.0			65
58.5			552 （56.3）	2572 （262.3）	2760 （281.4）	41.8			70

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型番リスト

表示件数

型番

加工力

(tonf)

角度

(度)

RoHS?

最小発注数量

9	0	10	1個
9	5	10	1個
9	10	10	1個
9	15	10	1個
9	20	10	1個
9	25	10	1個
9	30	10	1個
9	35	10	1個
9	40	10	1個
9	45	10	1個
10	50	10	1個
10	55	10	1個
10	60	10	1個
10	65	10	1個
10	70	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

基本情報

トリム・フランジ用吊りカムユニットです。カム幅100、角度=00-70です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

トリム・フランジ用吊りカムユニット MGFTT100のレビュー
