NAAMS規格吊りカムユニット MGFNS300/400(θ=50-60)

カタログ |P.1451

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

CAMRiSEシリーズ　ピアス・トリム・フランジ用コンパクト　-ロングストローク-　CB-L46

通常価格(税別)： 67,930円 (税込価格：74,723円)

通常出荷日：22 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

NAAMS規格吊りカムユニット MGFNS80

通常価格(税別)： 132,700円 (税込価格：145,970円)

通常出荷日：19 日目

ピアス・トリム・フランジ用NAAMS規格吊りカムユニットです。カム幅300/4...

詳細情報を確認する

シリーズ
NAAMS
加工力 (tonf)
46
追加工
有り

無料3D-CADライブラリー申し込み受付中

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

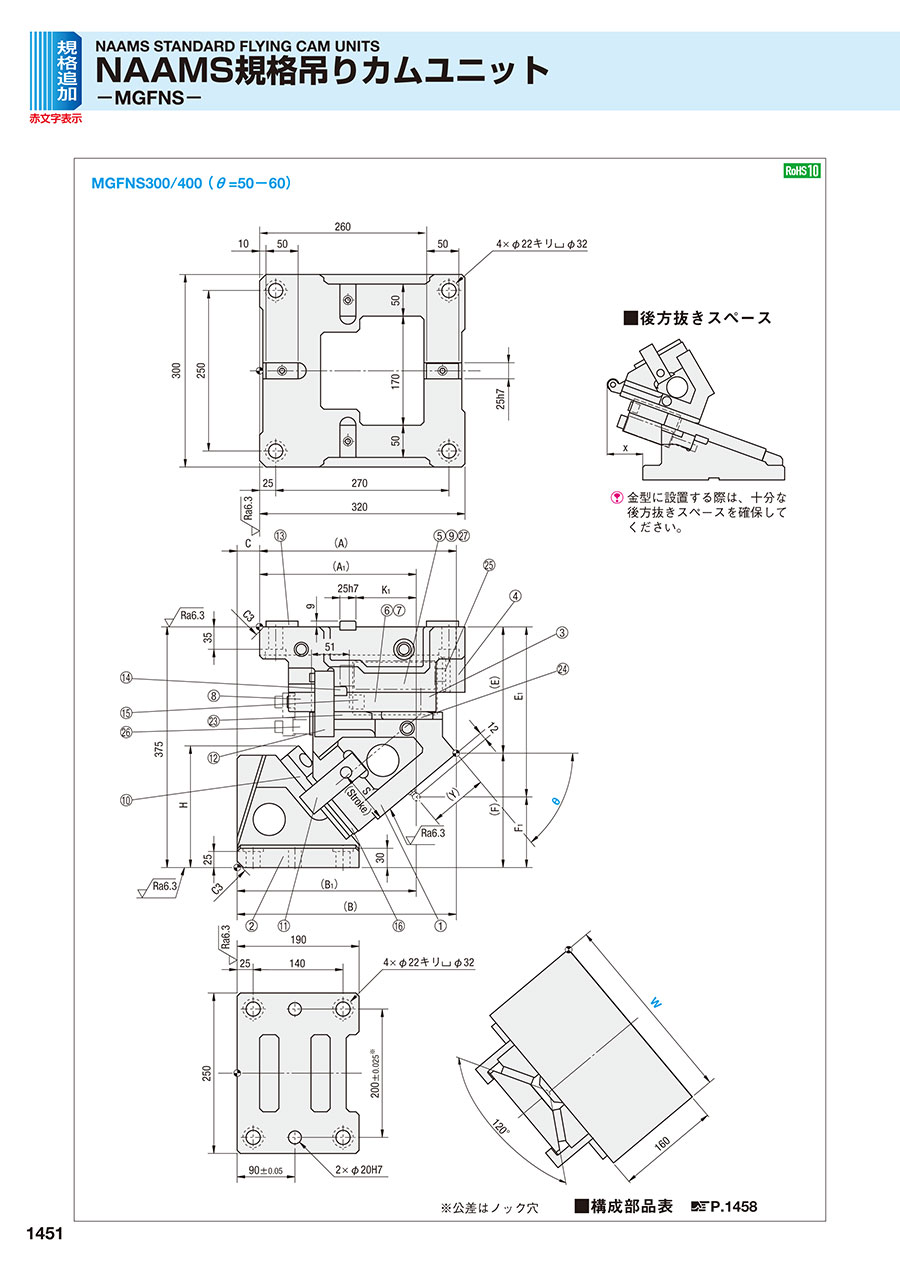

外形図・製品仕様

■後方抜きスペース

金型に設置する際は、十分な後方抜きスペースを確保してください。

※公差はノック穴
■構成部品表 P.1458

規格表

W	θ	A	A₁	B	B₁	C	E	E₁	F	F₁	H	K₁	Y	x
300 400	50	306.63	244.08	341.63	279.08	35	196.84	265	178.16	110	193.1	94	91.73	131
	55	277.93	219.29	362.93	304.29	85	229.29	285	145.71	90	190.7	86.5	79.99	169
	60	286.45	216.29	371.45	301.29	85	245.64	300	129.36	75	195.6	79	87.94	163

ストロークS	加工力kN （tonf）	スプリング力N （kgf）			全重量 kg		型式	W	θ	スプリングタイプ
ストロークS	加工力kN （tonf）	初圧	S-5mm時	終圧	W=300	W=400	型式	W	θ	スプリングタイプ
79.3	451.1 （46.0）	1314 （134.0）	7595 （774.5）	8015 （817.3）	122.5	127.7	MGFNS	300 400	50	GK ISO NGK NISO
88.9			7634 （778.5）		130.9	135.9			55
102.0			7687 （783.8）		135.3	140.4			60

■スプリング仕様

スプリングタイプ	スプリング型式	スプリング力N （kgf）		備考
スプリングタイプ	スプリング型式	初圧	終圧	備考
GK	K500−80	−	10668 （1088）	KALLER製ガススプリング
ISO	φ50×203	1314 （134.0）	8015 （817.3）	コイルスプリング（定数=65.7N/mm）
NGK	−	−	−	ガススプリングなし
NISO	−	−	−	コイルスプリングなし
