NAAMS規格吊りカムユニット MGFNS200(θ=00-45)

カタログ |P.1445

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

NAAMS規格吊りカムユニット MGFNS70(θ=00-40)

通常価格(税別)： 116,000円 (税込価格：127,600円)

通常出荷日：19 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ピアス用ワイド吊りカムユニット MGFVW200(θ=00-40)

通常価格(税別)： 268,000円 (税込価格：294,800円)

通常出荷日：19 日目

ピアス・トリム・フランジ用NAAMS規格吊りカムユニットです。カム幅200、角...

詳細情報を確認する

シリーズ
NAAMS
加工力 (tonf)
36
取付面の幅 (mm)
200
追加工
有り

無料3D-CADライブラリー申し込み受付中

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

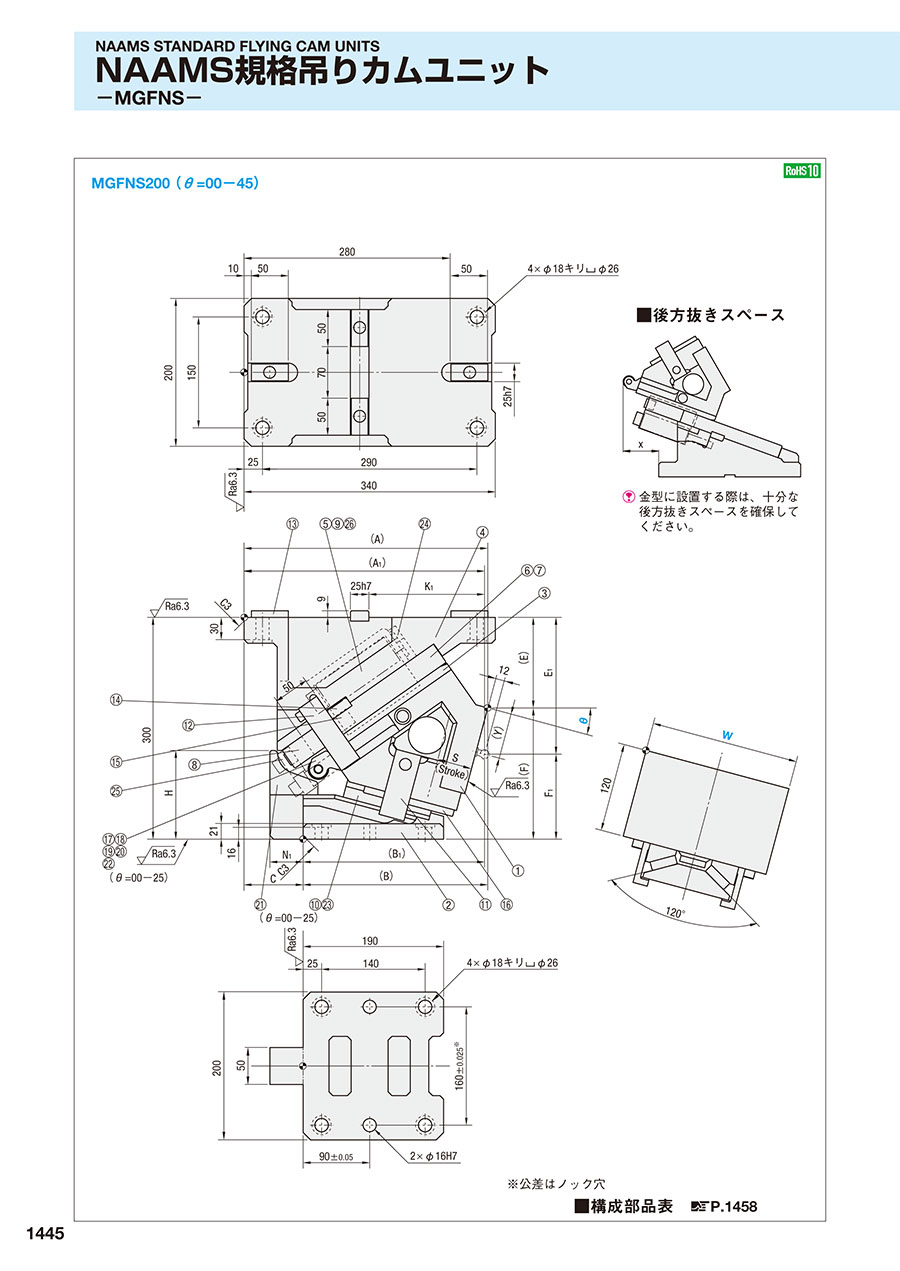

外形図・製品仕様

■後方抜きスペース

金型に設置する際は、十分な後方抜きスペースを確保してください。

※公差はノック穴
■構成部品表 P.1458

規格表

W	θ	A	A₁	B	B₁	C	E	E₁	F	F₁	H	K₁	N₁	Y	x
200	00	335.84	347.84	207.84	219.84	128	96.98	170	203.02	130	80	180.5	55	73.02	21
	05	335.25	340.82	222.25	227.82	113	100.91	175	199.09	125	98	173	55	73.32	37
	10	337.27	337.3	236.27	236.3	101	111.09	180	188.91	120	109	165.5	50	67.86	48
	15	329.78	325.45	249.78	245.45	80	122.46	185	177.54	115	120	156.5	45	61.53	66
	20	332.68	323.61	262.68	253.61	70	129.99	190	170.01	110	137	149	42	59.49	71
	25	332.88	319.83	274.88	261.83	58	138.62	195	161.38	105	154	140	37	56.61	83
	30	334.28	315.39	286.28	267.39	48	148.28	205	151.72	95	125	132.5	30	58.57	90
	35	329.8	305.16	296.8	272.16	33	158.89	215	141.11	85	135	125	25	60.1	100
	40	321.35	291.18	306.35	276.18	15	170.38	225	129.62	75	155	117.5		61.23	111
	45	314.86	279.49	314.86	279.49	0	182.66	235	117.34	65	155	111.5		62.03	116

ストロークS	加工力kN （tonf）	スプリング力N （kgf）			全重量 kg	型式	W	θ	スプリングタイプ
ストロークS	加工力kN （tonf）	初圧	S-5mm時	終圧	全重量 kg	型式	W	θ	スプリングタイプ
32.1	353.0 （36.0）	749 （76.4）	3910（398.7）	4494 （458.3）	90.3	MGFNS	200	00	GK ISO NGK NISO
35.5			3970（404.8）		88.0			05
38.9			4015（409.4）		87.5			10
42.4			4052（413.2）		87.0			15
46.1			4090（417.0）		85.8			20
50.0			4120（420.1）		86.2			25
54.3			4149（423.1）		85.6			30
59.0			4179（426.2）		86.2			35
64.3			4202（428.5）		86.6			40
70.4			4232（431.5）		88.0			45

■スプリング仕様

スプリングタイプ	スプリング型式	スプリング力N （kgf）		備考
スプリングタイプ	スプリング型式	初圧	終圧	備考
GK	K500−63.5	−	6125 （625）	KALLER製ガススプリング
ISO	φ50×178	749 （76.4）	4494 （458.3）	コイルスプリング（定数=74.9N/mm）
NGK	−	−	−	ガススプリングなし
NISO	−	−	−	コイルスプリングなし

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型番リスト

表示件数

型番

角度

(度)

スプリング仕様

RoHS?

最小発注数量

0	GK (ガス)	10	1個
0	ISO (コイル)	10	1個
0	NGK (ガス無)	10	1個
0	NISO (コイル無)	10	1個
5	GK (ガス)	10	1個
5	ISO (コイル)	10	1個
5	NGK (ガス無)	10	1個
5	NISO (コイル無)	10	1個
10	GK (ガス)	10	1個
10	ISO (コイル)	10	1個
10	NGK (ガス無)	10	1個
10	NISO (コイル無)	10	1個
15	GK (ガス)	10	1個
15	ISO (コイル)	10	1個
15	NGK (ガス無)	10	1個
15	NISO (コイル無)	10	1個
20	GK (ガス)	10	1個
20	ISO (コイル)	10	1個
20	NGK (ガス無)	10	1個
20	NISO (コイル無)	10	1個
25	GK (ガス)	10	1個
25	ISO (コイル)	10	1個
25	NGK (ガス無)	10	1個
25	NISO (コイル無)	10	1個
30	GK (ガス)	10	1個
30	ISO (コイル)	10	1個
30	NGK (ガス無)	10	1個
30	NISO (コイル無)	10	1個
35	GK (ガス)	10	1個
35	ISO (コイル)	10	1個
35	NGK (ガス無)	10	1個
35	NISO (コイル無)	10	1個
40	GK (ガス)	10	1個
40	ISO (コイル)	10	1個
40	NGK (ガス無)	10	1個
40	NISO (コイル無)	10	1個
45	GK (ガス)	10	1個
45	ISO (コイル)	10	1個
45	NGK (ガス無)	10	1個
45	NISO (コイル無)	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

基本情報

ピアス・トリム・フランジ用NAAMS規格吊りカムユニットです。カム幅200、角度=00-45です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
