高剛性吊りカムユニット MGFLL80(θ=60-65)
- 通常単価(税別)
- -
- 税込単価
- -
ピアス・トリム・フランジ用高剛性吊りカムユニットです。カム幅80、角度=60-65です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
関連ページ
カム線図 P.1430

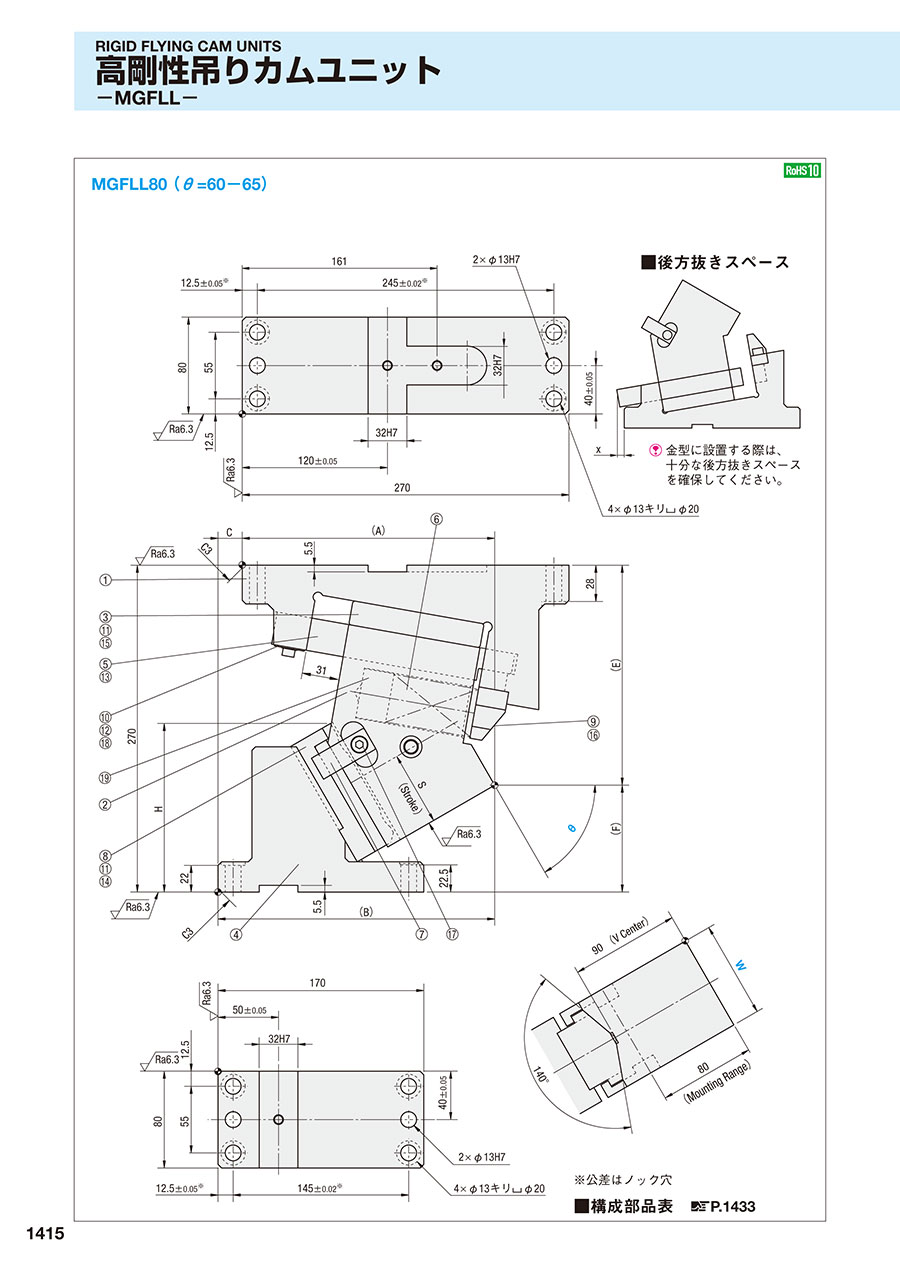

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1433
規格表
| W | θ | A | B | C | E | F | H | x |
|---|---|---|---|---|---|---|---|---|
| 80 | 60 | 208.58 | 228.58 | 20 | 181.73 | 88.27 | 139.3 | 23 |
| 65 | 203.67 | 233.67 | 30 | 191.87 | 78.13 | 140.8 |
| ストローク S | 加工力kN（tonf） | スプリング力N（kgf） | 全重量 kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 61.1 | 49.0 （5.0） | 98.1 （10.0） | 566 （57.7） | 1805 （184.1） | 1914 （195.2） | 31.0 | MGFLL | 80 | 60 |
| 70.9 | 1818 （185.4） | 32.0 | 65 | ||||||
