プレス金型部品技術窓口
絞り込み条件
未確定：候補が11型番あります。
角度(度)
~mm- 0
- 5
- 10
- 15
- 20
- 25
- 30
- 35
- 40
- 45
- 50
タイプ
CAD
- 2D
- 3D
高剛性吊りカムユニット MGFLL50(θ=00-50)
- シリーズ
- スタンダード
- 加工力 (tonf)
- 6
- 取付面の幅 (mm)
- 50
- 追加工
- 有り
未確定：候補が11型番あります。
商品情報
関連ページ
カム線図 P.1429

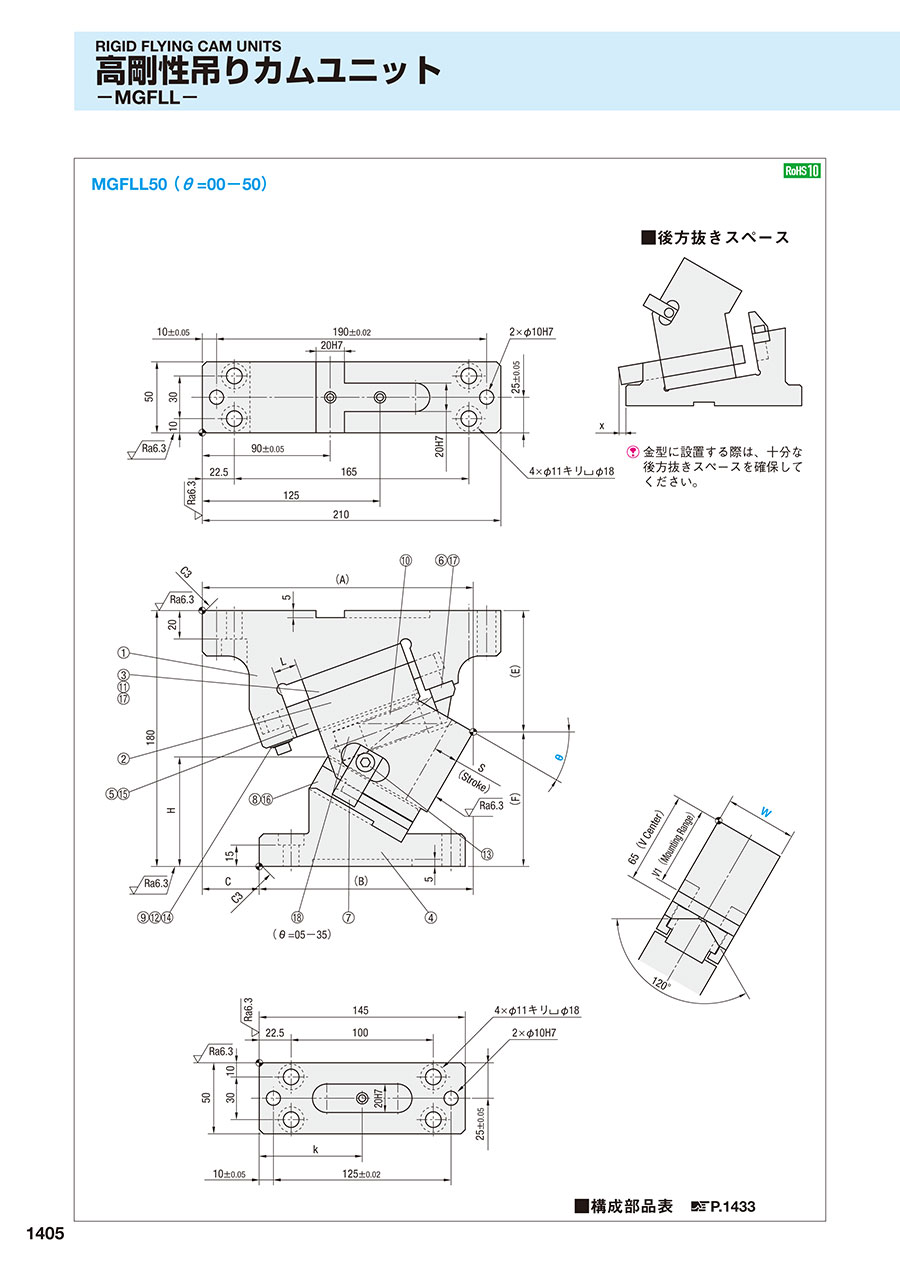

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
■構成部品表 P.1433
規格表
| W | θ | A | B | C | E | F | H | L | V1 | k | x |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 00 | 195 | 115 | 80 | 67.5 | 112.5 | 46 | 23.3 | 65 | 72.5 | 0 |
| 05 | 198.04 | 123.04 | 75 | 68.29 | 111.71 | 52.4 | 22 | ||||
| 10 | 195.99 | 130.99 | 65 | 69.77 | 110.23 | 58.6 | 20 | ||||
| 15 | 198.77 | 133.77 | 71.95 | 108.05 | 64.5 | ||||||
| 20 | 196.34 | 141.34 | 55 | 74.79 | 105.21 | 70.1 | |||||
| 25 | 191.62 | 150.62 | 41 | 80.28 | 99.72 | 73.3 | 18 | ||||
| 30 | 190.58 | 150.58 | 40 | 85.39 | 94.61 | 77.0 | 16 | 62.5 | |||
| 35 | 187.15 | 162.15 | 25 | 90.1 | 89.9 | 81.3 | 72.5 | ||||
| 40 | 183.29 | 160.79 | 22.5 | 95.35 | 84.65 | 85.1 | 55 | 62.5 | |||
| 45 | 179.94 | 169.94 | 10 | 98.13 | 81.87 | 91.4 | 72.5 | ||||
| 50 | 174.07 | 169.07 | 5 | 99.37 | 80.63 | 99.2 | 15 |
| ストローク S | 加工力kN （tonf） | スプリング力N （kgf） | 全重量 kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 15.0 | 29.4 （3.0） | 58.8 （6.0） | 184 （18.8） | 792 （80.7） | 1098 （111.9） | 10.6 | MGFLL | 50 | 00 |
| 15.6 | 180 （18.3） | 853 （87.0） | 1167 （119.0） | 10.3 | 05 | ||||
| 15.6 | 269 （27.5） | 880 （89.7） | 9.9 | 10 | |||||
| 17.0 | 902 （92.0） | 9.7 | 15 | ||||||
| 18.4 | 925 （94.3） | 9.4 | 20 | ||||||
| 18.0 | 359 （36.6） | 943 （96.1） | 9.4 | 25 | |||||
| 17.4 | 263 （26.8） | 863 （88.0） | 1105 （112.6） | 9.2 | 30 | ||||
| 18.9 | 884 （90.1） | 9.2 | 35 | ||||||
| 20.6 | 899 （91.7） | 9.1 | 40 | ||||||
| 22.5 | 921 （93.9） | 9.1 | 45 | ||||||
| 23.3 | 316 （32.2） | 936 （95.5） | 9.0 | 50 | |||||
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
