高剛性吊りカムユニット MGFLL300(θ=35-65)
- 通常単価(税別)
- -
- 税込単価
- -
ピアス・トリム・フランジ用高剛性吊りカムユニットです。カム幅300、角度=35...
詳細情報を確認する- シリーズ
- スタンダード
- 加工力 (tonf)
- 60
- 取付面の幅 (mm)
- 300
- 追加工
- 有り
未確定：候補が7型番あります。
商品情報
関連ページ
カム線図 P.1432

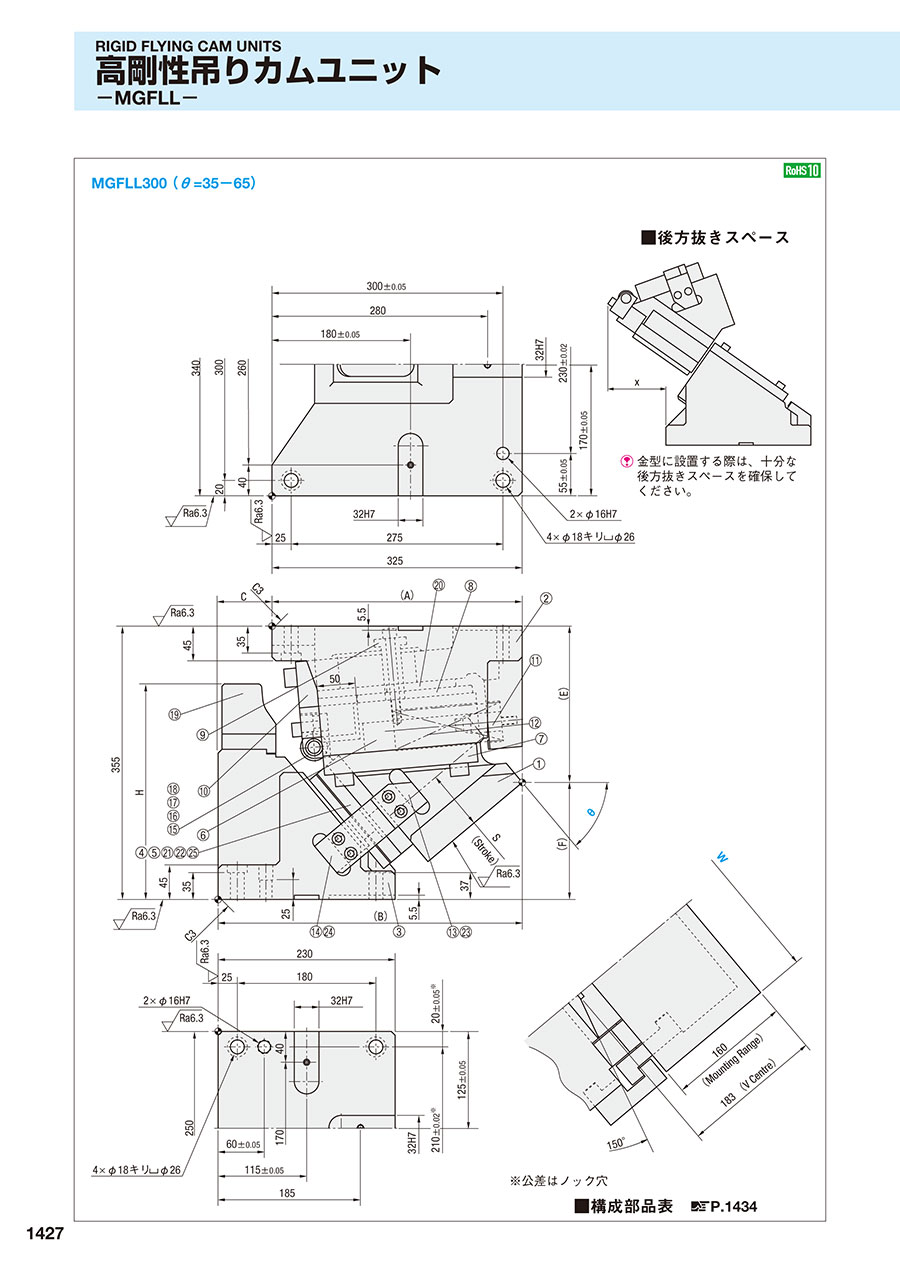

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1434
規格表
| W | θ | A | B | C | E | F | H | x |
|---|---|---|---|---|---|---|---|---|
| 300 | 35 | 345.03 | 360.03 | 15 | 160.19 | 194.81 | 220 | 159 |
| 40 | 337.97 | 372.97 | 35 | 173.41 | 181.59 | 240 | 170 | |
| 45 | 334.71 | 384.71 | 50 | 187.72 | 167.28 | 260 | 174 | |
| 50 | 325.15 | 395.15 | 70 | 203 | 152 | 280 | 181 | |
| 55 | 314.23 | 404.23 | 90 | 219.12 | 135.88 | 295 | 185 | |
| 60 | 306.87 | 411.87 | 105 | 235.98 | 119.02 | 315 | 184 | |
| 65 | 298 | 418 | 120 | 253.44 | 101.56 | 340 | 183 |
| ストロークS | 加工力kN （tonf） | スプリング力N （kgf） | 全重量kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 57.3 | 294.2 （30.0） | 588.4 （60.0） | 1725 （175.9） | 12961 （1321.6） | 14045 （1432.2） | 178.7 | MGFLL | 300 | 35 |
| 63.0 | 13059 （1331.7） | 181.6 | 40 | ||||||
| 69.6 | 13158 （1341.7） | 184.5 | 45 | ||||||
| 77.4 | 13256 （1351.8） | 188.1 | 50 | ||||||
| 87.1 | 13330 （1359.3） | 193.4 | 55 | ||||||
| 99.6 | 13429 （1369.4） | 197.6 | 60 | ||||||
| 116.5 | 13527 （1379.4） | 202.9 | 65 | ||||||
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
カタログ
高剛性吊りカムユニット MGFLL300(θ=35-65)のレビュー
この商品のレビューはありません
