高剛性吊りカムユニット MGFLL300(θ=00-30)
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：お見積り
ピアス・トリム・フランジ用高剛性吊りカムユニットです。カム幅300、角度=00-30です。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
関連ページ
カム線図 P.1432

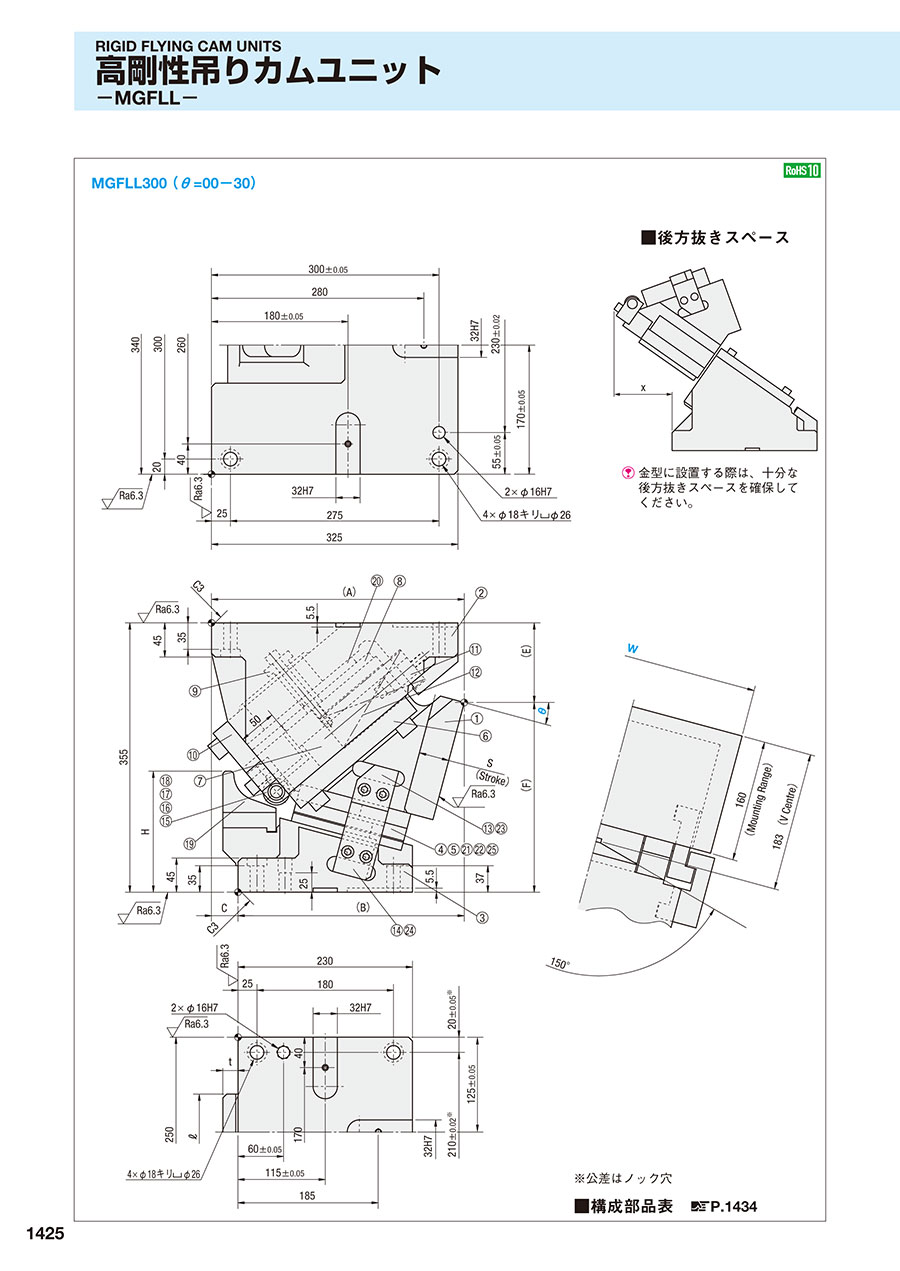

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1434
規格表
| W | θ | A | B | C | E | F | H | ℓ | t | x |
|---|---|---|---|---|---|---|---|---|---|---|
| 300 | 00 | 325 | 245 | 80 | 90 | 265 | 105 | 100 | 25 | 46 |
| 05 | 323.19 | 263.19 | 60 | 93.41 | 261.59 | 125 | 75 | |||
| 10 | 326.01 | 281.01 | 45 | 98.4 | 256.6 | 145 | 99 | |||
| 15 | 333.33 | 298.33 | 35 | 104.92 | 250.08 | 159.5 | 20 | 114 | ||
| 20 | 340.02 | 315.02 | 25 | 112.93 | 242.07 | 180 | 15 | 127 | ||
| 25 | 345.94 | 330.94 | 15 | 122.35 | 232.65 | 200 | 10 | 137 | ||
| 30 | 345.98 | 345.98 | 0 | 133.13 | 221.87 | 215 | – | – | 149 |
| ストロークS | 加工力kN （tonf） | スプリング力N （kgf） | 全重量kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 28.6 | 294.2 （30.0） | 588.4 （60.0） | 1725 （175.9） | 11901 （1213.6） | 14045 （1432.2） | 184.5 | MGFLL | 300 | 00 |
| 32.2 | 12148 （1238.7） | 181.0 | 05 | ||||||
| 35.9 | 12320 （1256.3） | 178.7 | 10 | ||||||
| 39.6 | 12492 （1273.9） | 177.3 | 15 | ||||||
| 43.5 | 12640 （1289.0） | 176.0 | 20 | ||||||
| 47.7 | 12764 （1301.5） | 174.9 | 25 | ||||||
| 52.3 | 12862 （1311.6） | 173.8 | 30 | ||||||
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
