高剛性吊りカムユニット MGFLL200(θ=35-65)
- シリーズ
- スタンダード
- 加工力 (tonf)
- 30
- 取付面の幅 (mm)
- 200
- 追加工
- 有り
未確定：候補が7型番あります。
商品情報
関連ページ
カム線図 P.1431

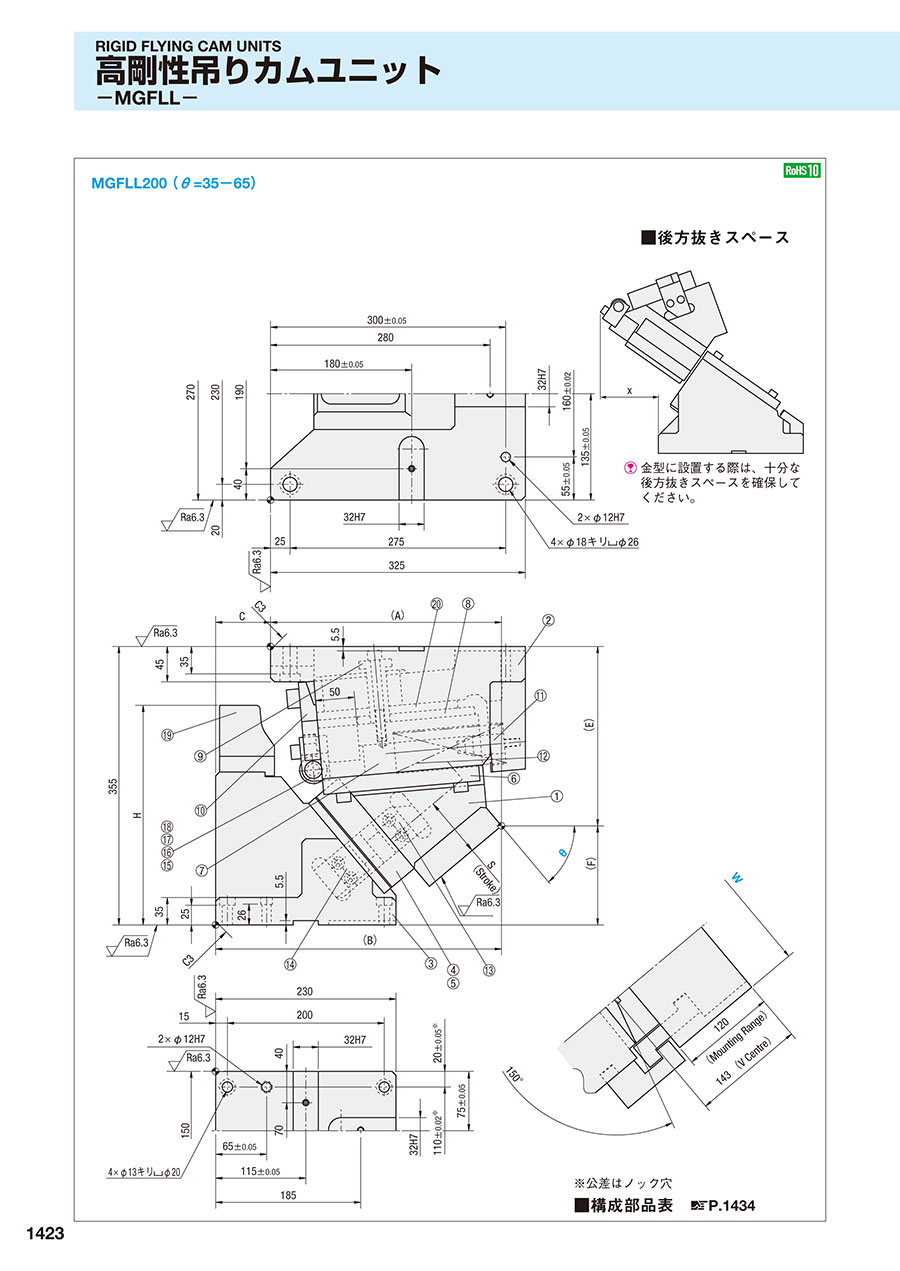

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1434
規格表
| W | θ | A | B | C | E | F | H | x |
|---|---|---|---|---|---|---|---|---|
| 200 | 35 | 322.08 | 337.08 | 15 | 192.95 | 162.05 | 220 | 159 |
| 40 | 312.26 | 347.26 | 35 | 204.06 | 150.94 | 240 | 170 | |
| 45 | 306.42 | 356.42 | 50 | 216.01 | 138.99 | 260 | 174 | |
| 50 | 294.51 | 364.51 | 70 | 228.71 | 126.29 | 280 | 181 | |
| 55 | 281.46 | 371.46 | 90 | 242.07 | 112.93 | 295 | 185 | |
| 60 | 272.22 | 377.22 | 105 | 255.98 | 99.02 | 315 | 184 | |
| 65 | 261.75 | 381.75 | 120 | 270.34 | 84.66 | 340 | 182 |
| ストロークS | 加工力kN （tonf） | スプリング力N （kgf） | 全重量kg | 型式 | W | θ | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 57.3 | 147.1 （15.0） | 294.2 （30.0） | 862 （87.9） | 6480 （660.8） | 7022 （716.1） | 125.3 | MGFLL | 200 | 35 |
| 63.0 | 6530 （665.8） | 126.8 | 40 | ||||||
| 69.6 | 6579 （670.9） | 127.9 | 45 | ||||||
| 77.4 | 6628 （675.9） | 129.8 | 50 | ||||||
| 87.1 | 6665 （679.7） | 132.6 | 55 | ||||||
| 99.6 | 6714 （684.7） | 135.1 | 60 | ||||||
| 116.5 | 6764 （689.7） | 138.9 | 65 | ||||||
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
