コンパクト下カムユニット MGDCC52

カタログ |P.1483

規格拡大

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スタンダード下カムユニット-ノック下穴/仕上穴-MGDC・MGDCA52

通常価格(税別)： 44,600円 (税込価格：49,060円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スタンダード下カムユニット-ノック下穴/仕上穴-MGDC・MGDCA65(θ=05-20)

通常価格(税別)： 57,800円 (税込価格：63,580円)

通常出荷日：在庫品1日目

コンパクト下カムユニットです。カム幅52、角度=00-20です。

詳細情報を確認する

加工力 (tonf)
4
取付面の幅 (mm)
52
ストローク (mm)
55

無料3D-CADライブラリー申し込み受付中

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

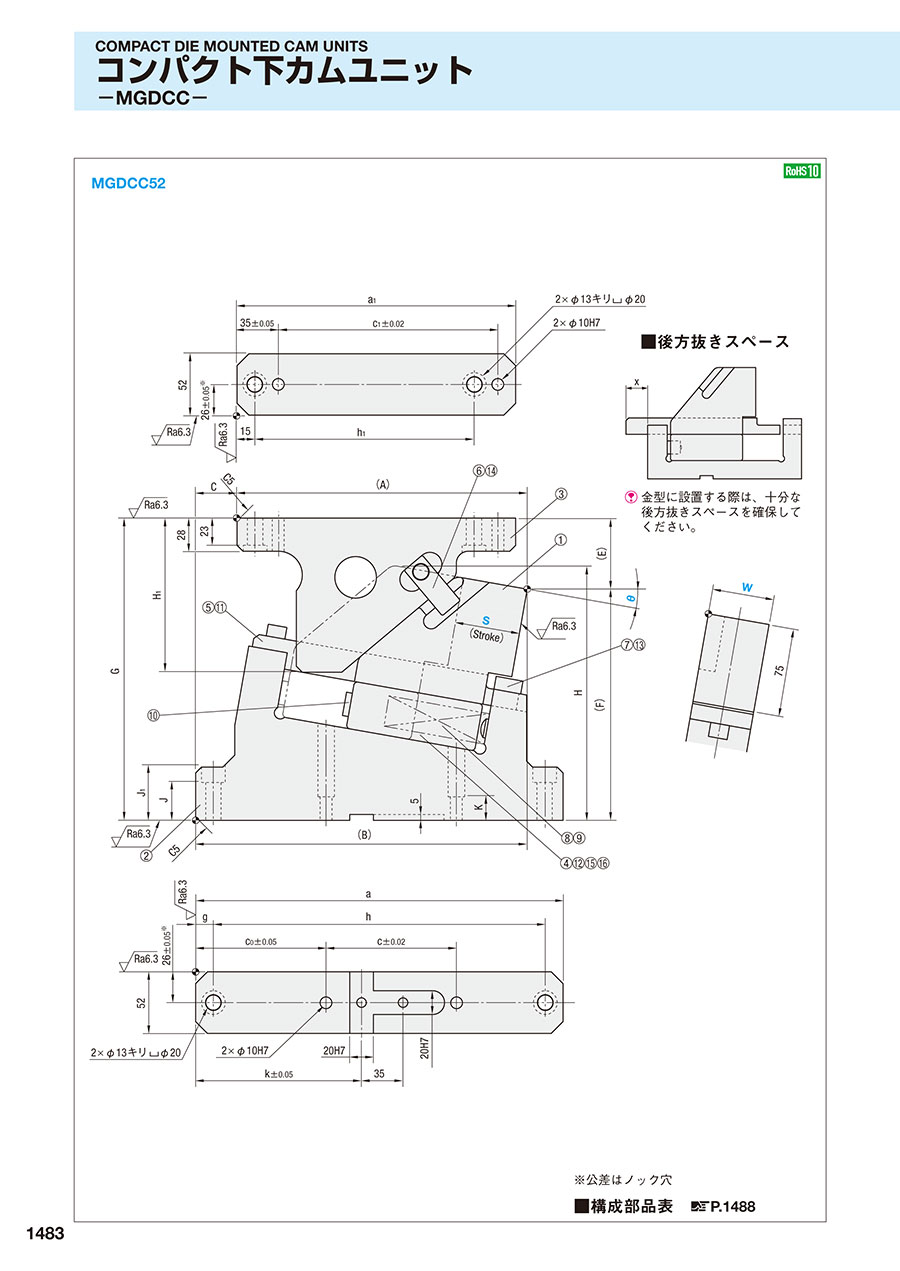

外形図・製品仕様

■後方抜きスペース

金型に設置する際は、十分な後方抜きスペースを確保してください。

※公差はノック穴
■構成部品表 P.1488

規格表

W	θ	S	A	B	C	E	F	G	H	H₁	J	J₁	K	a	a₁	c	c₀	c₁	g	h	h₁	k	x
52	00	55	220	220	0	45	170	215	170	145	14	–	28	235	210	105	65	160	45	145	160	90	26
	05		234.87	269.87	35	59.34	195.66	255	205.8	145	32	45	20	310	225	110	110	175	15	280	175	140	0
	10		244.75	279.75	35	59.98	195.02		215.2	130					235			185			185
	15		249.51	289.51	40	61.91	193.09		223.2	120					240			190			190
	20		249.05	304.05	55	80.12	174.88		214.6	120		35			240			190			190

加工力kN （tonf）		スプリング力N （kgf）			全重量 kg	型式	W	θ	ストローク S
標準加工力（100万回）	許容加工力（30万回）	初圧	S-5mm時	終圧	全重量 kg	型式	W	θ	ストローク S
19.6 （2.0）	39.2 （4.0）	85 （8.7）	559 （57.0）	607 （61.9）	14.2	MGDCC	52	00	55
					18.5			05
					19.4			10
					20.0			15
					19.5			20

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型番リスト

表示件数

型番

角度

(度)

追加工

RoHS?

最小発注数量

0	有り	10	1個
0	無し	10	1個
0	有り	10	1個
5	有り	10	1個
5	無し	10	1個
5	有り	10	1個
10	有り	10	1個
10	無し	10	1個
15	有り	10	1個
15	無し	10	1個
20	有り	10	1個
20	無し	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

基本情報

コンパクト下カムユニットです。カム幅52、角度=00-20です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
