スタンダード下カムユニット-ノック下穴/仕上穴-MGDC・MGDCA65(θ=05-20)

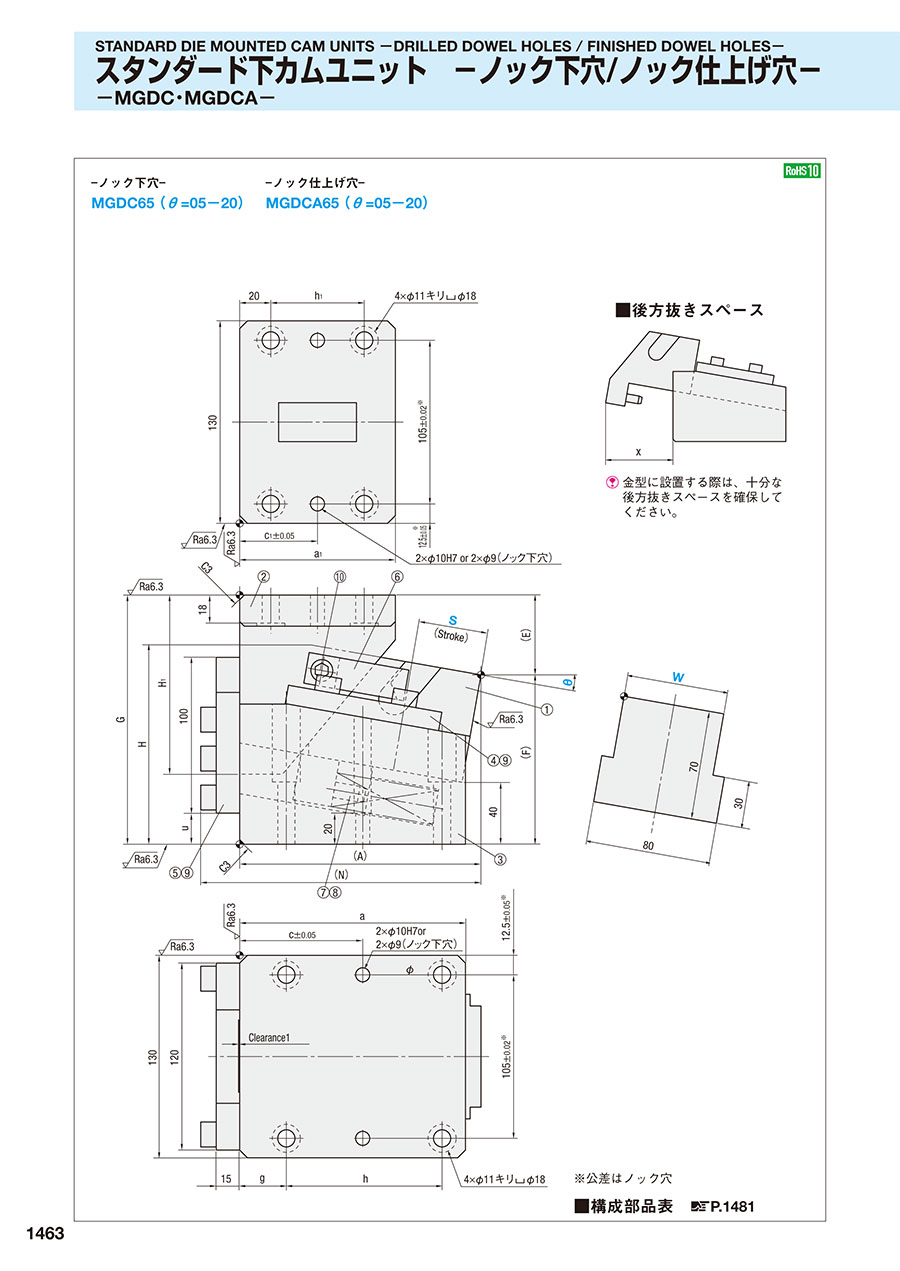

カタログ |P.1463

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スタンダード下カムユニット-ノック下穴/仕上穴-MGDC・MGDCA100(θ=05-20)

通常価格(税別)： 92,000円 (税込価格：101,200円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スタンダード下カムユニット-ノック下穴/仕上穴-MGDC・MGDCA150(θ=00)

通常価格(税別)： 134,500円 (税込価格：147,950円)

通常出荷日：5 日目～

ノック下穴・ノック仕上穴のスタンダード下カムユニットです。カム幅65、角度=0...

詳細情報を確認する

加工力 (tonf)
4
取付面の幅 (mm)
65
追加工
無し

無料3D-CADライブラリー申し込み受付中

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

スタンダード下カムユニット-ノック下穴/ノック仕上げ穴-MGDC65(θ=05-20)/MGDCA65(θ=05-20)

■後方抜きスペース

金型に設置する際は、十分な後方抜きスペースを確保してください。

※公差はノック穴
■構成部品表 P.1481

規格表

W	θ	S	A	E	F	G	H	H₁	U	N	a	a₁	c	c₁	g	h	h₁	x
65	05	45	150.55	47.90	112.10	160	121.7	125	12.5	175.55	145	100	80	50	30	100	60	85
	05	70	195.38	46.83	123.17	170	158.1	145	25	220.38	180		65		40	125		83
	10	45	154.95	51.24	108.76	160	129.1	115	20	179.95	145		79		30	100		89
	10	70	199.27	59.06	110.94	170	138.9	145	25	224.27	180		65		40	125		85
	15	45	158.18	64.91	105.09		133.7	115	25	183.18	145		80		30	100		91
	15	70	201.64	66.56	103.44		161.5	125	40	226.64	180	110	65	55	40	125	70	88
	20	45	160.2	68.81	101.19		138.9	105	30	185.2	145	100	80	50	30	100	60	93
	20	70	202.48	74.21	95.79		154.6	120	40	227.48	180	110	65	55	40	125	70	87

加工力kN（tonf）		スプリング力N（kgf）			全重量 kg	型式	W	θ	ストローク S
標準加工力（100万回）	許容加工力（30万回）	初圧	S-5mm時	終圧	全重量 kg	型式	W	θ	ストローク S
19.6 （2.0）	39.2 （4.0）	176 （18.0）	680 （69.4）	743 （75.8）	20.0	―ノック下穴― MGDC ―ノック仕上げ穴― MGDCA	65	05	45
		190 （19.4）	918 （93.7）	974 （99.4）	25.0			05	70
		176 （18.0）	680 （69.4）	743 （75.8）	20.0			10	45
		190 （19.4）	918 （93.7）	974 （99.4）	25.0			10	70
		176 （18.0）	680 （69.4）	743 （75.8）	21.0			15	45
		190 （19.4）	918 （93.7）	974 （99.4）	25.0			15	70
		176 （18.0）	680 （69.4）	743 （75.8）	21.0			20	45
		190 （19.4）	918 （93.7）	974 （99.4）	25.0			20	70

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

型番リスト

表示件数

型番

角度

(度)

ストローク

(mm)

RoHS?

最小発注数量

5	45	10	1個
5	70	10	1個
10	45	10	1個
10	70	10	1個
15	45	10	1個
15	70	10	1個
20	45	10	1個
20	70	10	1個
5	45	10	1個
5	70	10	1個
10	45	10	1個
10	70	10	1個
15	45	10	1個
15	70	10	1個
20	45	10	1個
20	70	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

詳細情報

基本情報

基本情報

ノック下穴・ノック仕上穴のスタンダード下カムユニットです。カム幅65、角度=05～20です。
