スタンダード下カムユニット-ノック 下穴/仕上穴-MGDC・MGDCA65(θ=00)
- 加工力 (tonf)
- 4
- 取付面の幅 (mm)
- 65
- 角度 (度)
- 0
- 追加工
- 無し
未確定：候補が4型番あります。
商品情報
関連ページ
カム線図 P.1479

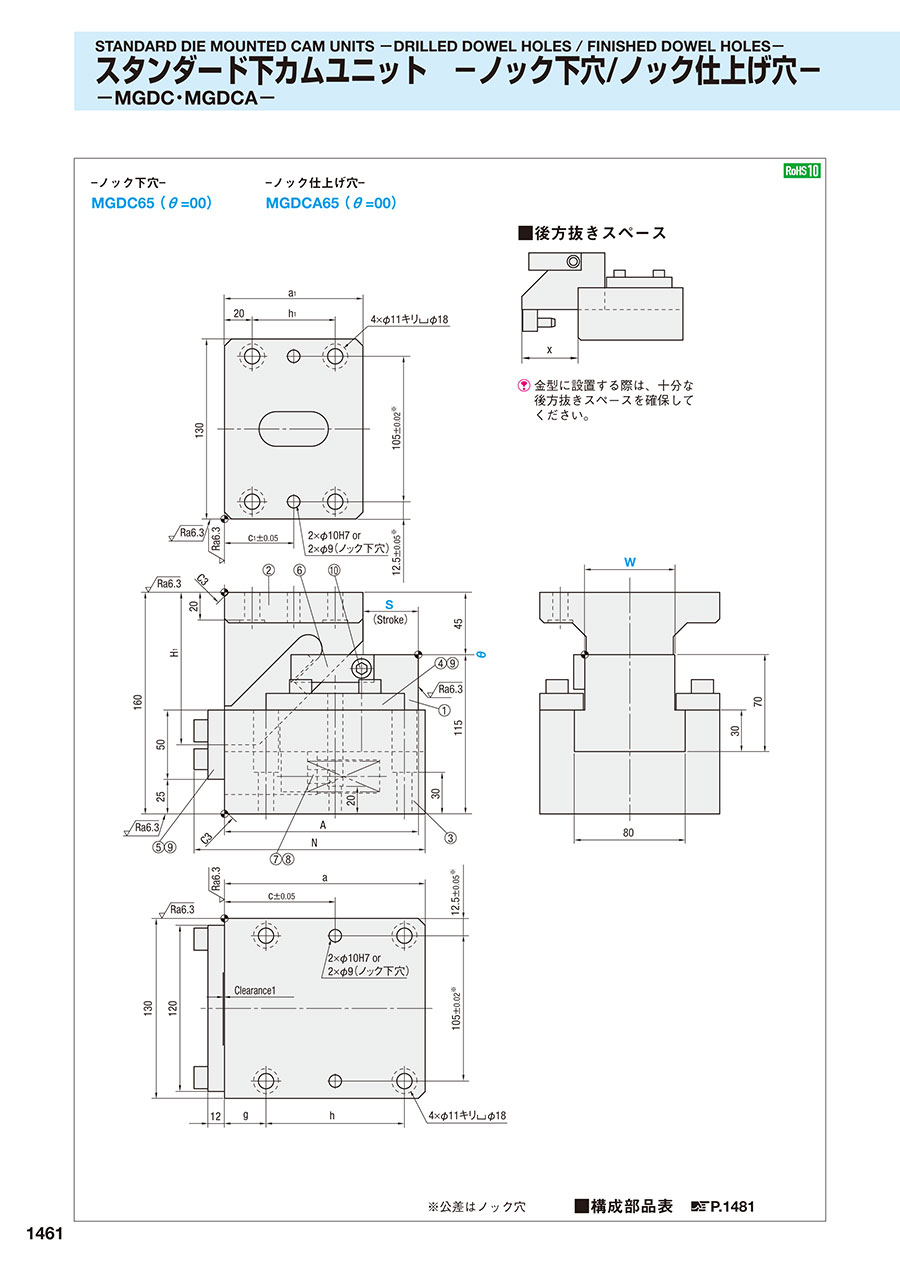

外形図・製品仕様
■後方抜きスペース
金型に設置する際は、十分な後方抜きスペースを確保してください。
※公差はノック穴
■構成部品表 P.1481
規格表
| W | θ | S | A | H1 | N | a | a1 | c | c1 | g | h | h1 | x |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 00 | 40 | 140 | 110 | 167 | 145 | 100 | 80 | 50 | 30 | 100 | 60 | 75 |
| 60 | 190 | 130 | 212 | 180 | 110 | 105 | 55 | 40 | 125 | 70 | 80 |
| 加工力kN（tonf） | スプリング力N（kgf） | 全重量 kg | 型式 | W | θ | ストローク S | |||
|---|---|---|---|---|---|---|---|---|---|
| 標準加工力 （100万回） | 許容加工力 （30万回） | 初圧 | S-5mm時 | 終圧 | |||||
| 19.6 （2.0） | 39.2 （4.0） | 125 （12.7） | 671 （68.4） | 749 （76.4） | 19.0 | ―ノック下穴― MGDC ―ノック仕上げ穴― MGDCA | 65 | 00 | 40 |
| 135 （13.8） | 707 （72.1） | 759 （77.4） | 22.0 | 60 | |||||
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
カタログ
