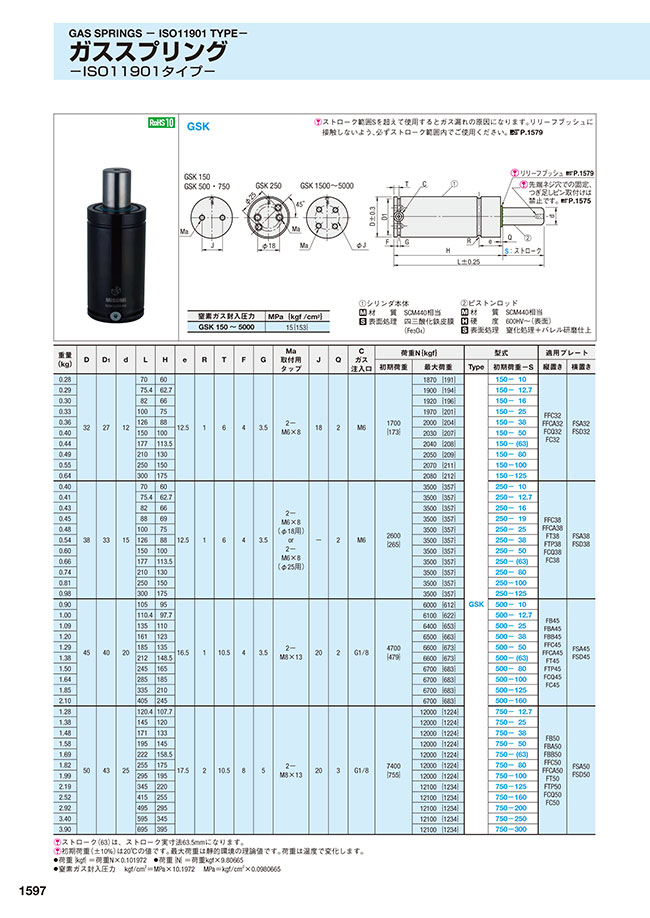

カタログ |P.1597

ミスミ

ガススプリング GSK (配管対応)

数量スライド割引

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガススプリング GSP

4.4

通常価格(税別)： 1,000円 (税込価格：1,100円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガススプリング GSV (配管対応)

通常価格(税別)： 9,260円 (税込価格：10,186円)

通常出荷日：在庫品1日目

配管対応、ISO11901タイプ、ストローク最長300mmまで対応しています。

詳細情報を確認する

ガス本体タイプ
GSK

無料3D-CADライブラリー申し込み受付中

型番

未確定 222 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

GSK 150
GSK 500・750
GSK 1500～5000
GSK 250GSK

ガススプリング GSK (配管対応)

>> P.1579
>> P.1575

[ ! ]ストローク範囲Sを超えて使用するとガス漏れの原因になります。リリーフブッシュに接触しないよう、必ずストローク範囲内でご使用ください。 >> P.1579

窒素ガス封入圧力	MPa {kgf/cm²}
GSK 150～5000	15 {153}

①	シリンダ本体		②	ピストンロッド
[ M ]	材質	SCM440相当		[ M ]材質	SCM440相当
[ S ]	表面処理	四三酸化鉄皮膜		[ H ]硬度	600HV～（表面）
		（Fe₃O₄）		[ S ]表面処理	窒化処理+バレル研磨仕上

規格表

重量（kg）	D	D₁	d	L	H	e	R	T	F	G	Ma 取付用タップ	J	Q	C ガス注入口	荷重N {kgf}		型式		適用プレート
重量（kg）	D	D₁	d	L	H	e	R	T	F	G	Ma 取付用タップ	J	Q	C ガス注入口	初期荷重	最大荷重	Type	初期荷重-S	縦置き	横置き
0.28	32	27	12	70	60	12.5	1	6	4	3.5	2- M6×8	18	2	M6	1700 {173}	1870 {191}	GSK	150- 10	FFC32 FFCA32 FCQ32 FC32	FSA32 FSD32
0.29				75.4	62.7											1900 {194}		150- 12.7
0.30				82	66											1920 {196}		150- 16
0.33				100	75											1970 {201}		150- 25
0.36				126	88											2000 {204}		150- 38
0.40				150	100											2030 {207}		150- 50
0.44				177	113.5											2040 {208}		150- （63）
0.49				210	130											2050 {209}		150- 80
0.55				250	150											2070 {211}		150- 100
0.64				300	175											2080 {212}		150- 125
0.40	38	33	15	70	60	12.5	1	6	4	3.5	2- M6×8 （φ18用） or 2- M6×8 （φ25用）	-	2	M6	2600 {265}	3500 {357}		250- 10	FFC38 FFCA38 FT38 FTP38 FCQ38 FC38	FSA38 FSD38
0.41				75.4	62.7											3500 {357}		250- 12.7
0.43				82	66											3500 {357}		250- 16
0.45				88	69											3500 {357}		250- 19
0.48				100	75											3500 {357}		250- 25
0.54				126	88											3500 {357}		250- 38
0.60				150	100											3500 {357}		250- 50
0.66				177	113.5											3500 {357}		250- （63）
0.74				210	130											3500 {357}		250- 80
0.81				250	150											3500 {357}		250- 100
0.98				300	175											3500 {357}		250- 125
0.90	45	40	20	105	95	16.5	1	10.5	4	3.5	2- M8×13	20	2	G1/8	4700 {479}	6000 {612}		500- 10	FB45 FBA45 FBB45 FFC45 FFCA45 FT45 FTP45 FCQ45 FC45	FSA45 FSD45
1.00				110.4	97.7											6100 {622}		500- 12.7
1.09				135	110											6400 {653}		500- 25
1.20				161	123											6500 {663}		500- 38
1.29				185	135											6600 {673}		500- 50
1.38				212	148.5											6600 {673}		500- （63）
1.50				245	165											6700 {683}		500- 80
1.64				285	185											6700 {683}		500- 100
1.85				335	210											6700 {683}		500- 125
2.10				405	245											6700 {683}		500- 160
1.28	50	43	25	120.4	107.7	17.5	2	10.5	8	5	2- M8×13	20	3	G1/8	7400 {755}	12000 {1224}		750- 12.7	FB50 FBA50 FBB50 FFC50 FFCA50 FT50 FTP50 FCQ50 FC50	FSA50 FSD50
1.38				145	120											12000 {1224}		750- 25
1.48				171	133											12000 {1224}		750- 38
1.58				195	145											12000 {1224}		750- 50
1.69				222	158.5											12000 {1224}		750- （63）
1.82				255	175											12000 {1224}		750- 80
1.99				295	195											12000 {1224}		750- 100
2.19				345	220											12100 {1234}		750- 125
2.52				415	255											12100 {1234}		750- 160
2.92				495	295											12100 {1234}		750- 200
3.40				595	345											12100 {1234}		750- 250
3.90				695	395											12100 {1234}		750- 300
3.26	75	67	36	135	122	21	2.5	10.5	8	5	4- M8×13	40	3	G1/8	15300 {1560}	23000 {2345}		1500- 13	FB75 FBA75 FBB75 FFC75 FFCA75 FT75 FTP75 FCQ75 FC75	FSA75 FSD75
3.47				160	135											23000 {2345}		1500- 25
3.66				186	148											23000 {2345}		1500- 38
3.84				210	160											23000 {2345}		1500- 50
4.05				237	173.5											23000 {2345}		1500- （63）
4.30				270	190											23000 {2345}		1500- 80
4.60				310	210											23000 {2345}		1500- 100
4.98				360	235											23000 {2345}		1500- 125
5.51				430	270											23000 {2345}		1500- 160
6.14				510	310											23000 {2345}		1500- 200
7.10				610	360											23000 {2345}		1500- 250
8.05				710	410											23000 {2345}		1500- 300
5.65	95	87	50	145	132	24	2.5	10.5	8	5	4- M8×13	60	3	G1/8	29450 {3003}	42000 {4283}		3000- 13	FB95 FBA95 FBB95 FFC95 FFCA95 FT95 FTP95 FCQ95 FC95	FSA95 FSD95
6.00				170	145											42000 {4283}		3000- 25
6.29				196	158											43000 {4385}		3000- 38
6.57				220	170											44000 {4487}		3000- 50
6.09				247	183.5											45000 {4589}		3000- （63）
7.30				280	200											46000 {4691}		3000- 80
7.78				320	220											47000 {4793}		3000- 100
8.38				370	245											47000 {4793}		3000- 125
9.22				440	280											47000 {4793}		3000- 160
10.19				520	320											48000 {4895}	3000- 200
11.40				620	370											48000 {4895}	3000- 250
12.84				720	420											48000 {4895}	3000- 300
11.07	120	112	65	190	165	25.5	2.5	10.5	8	5	4- M10×16	80	3	G1/8	49800 {5078}	71000 {7240}	5000- 25	FB120 FBA120 FBB120 FFC120 FFCA120 FT120 FTP120 FCQ120 FC120	FSA120 FSD120
11.60				216	178											75000 {7648}	5000- 38
12.08				240	190											77000 {7852}	5000- 50
12.70				267	203.5											80000 {8158}	5000- （63）
13.28				300	220											81000 {8260}	5000- 80
14.08				340	240											82000 {8362}	5000- 100
15.10				390	265											82000 {8362}	5000- 125
16.50				460	300											83000 {8464}	5000- 160
18.10				540	340											84000 {8566}	5000- 200
20.10				640	390											84000 {8566}	5000- 250
22.12				740	440											84000 {8566}	5000- 300

[ ! ]ストローク（63）は、ストローク実寸法63.5mmになります。
[ ! ]初期荷重（±10%）は20℃の値です。最大荷重は静的環境の理論値です。荷重は温度で変化します。
●荷重｛kgf｝＝荷重N×0.101972 ●荷重｛N｝＝荷重kgf×9.80665
●窒素ガス封入圧力 kgf/cm²＝MPa×10.1972 MPa＝kgf/cm²×0.0980665

■ガススプリング温度範囲
稼働温度0 ～ 80℃で使用ください。

注文例

型式

GSK 750－50

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型式	－	（N）
GSK1500－25	－	N

追加工	記号	詳細
配管用ガス抜き	Ｎ	配管用に、内部のガスとバルブを抜いて出荷します。継手やホースの組付作業の手間を減らします。

商品TOP

カタログ (見開き版)

絞り込み条件：7 項目の仕様が未選択です

単品/セット品
- 本体のみ
- セット品
プレートタイプ
- FFC
- ＦC32～
外径(D)(mm)
- 32
- 38
- 45
- 50
- 75
- 95
- 120
ストローク(S)(mm)
- 10
- 13
- 16
- 19
- 25
- 38
- 50
- 63
- 80
- 100
- 125
- 160
- 200
- 250
- 300
全長(L)(mm)
- 70
- 75.4
- 82
- 88
- 100
- 105
- 110.4
- 120.4
- 126
- 135
- 145
- 150
- 160
- 161
- 170
- 171
- 177
- 185
- 186
- 190
- 195
- 196
- 210
- 212
- 216
- 220
- 222
- 237
- 240
- 245
- 247
- 250
- 255
- 267
- 270
- 280
- 285
- 295
- 300
- 310
- 320
- 335
- 340
- 345
- 360
- 370
- 390
- 405
- 415
- 430
- 440
- 460
- 495
- 510
- 520
- 540
- 595
- 610
- 620
- 640
- 695
- 710
- 720
- 740
初期荷重(N)
- 1700
- 2600
- 4700
- 7400
- 15300
- 29450
- 49800
配管時ガス抜き
- 有
- 無
タイプ
- GSK
CAD
- 2D
- 3D

型番リスト

表示件数

型番

単品/セット品

プレートタイプ

外径(D)

(mm)

ストローク(S)

(mm)

全長(L)

(mm)

初期荷重

(N)

配管時ガス抜き

RoHS?

最小発注数量

本体のみ	-	75	13	135	15300	無	10	1個
本体のみ	-	75	13	135	15300	有	10	1個
本体のみ	-	75	25	160	15300	無	10	1個
セット品	ＦC32～	75	25	160	15300	無	10	1個
セット品	FFC	75	25	160	15300	無	10	1個
本体のみ	-	75	25	160	15300	有	10	1個
本体のみ	-	75	38	186	15300	無	10	1個
本体のみ	-	75	38	186	15300	有	10	1個
本体のみ	-	75	50	210	15300	無	10	1個
セット品	ＦC32～	75	50	210	15300	無	10	1個
セット品	FFC	75	50	210	15300	無	10	1個
本体のみ	-	75	50	210	15300	有	10	1個
本体のみ	-	75	63	237	15300	無	10	1個
本体のみ	-	75	63	237	15300	有	10	1個
本体のみ	-	75	80	270	15300	無	10	1個
セット品	ＦC32～	75	80	270	15300	無	10	1個
セット品	FFC	75	80	270	15300	無	10	1個
本体のみ	-	75	80	270	15300	有	10	1個
本体のみ	-	75	100	310	15300	無	10	1個
セット品	ＦC32～	75	100	310	15300	無	10	1個
セット品	FFC	75	100	310	15300	無	10	1個
本体のみ	-	75	100	310	15300	有	10	1個
本体のみ	-	75	125	360	15300	無	10	1個
セット品	ＦC32～	75	125	360	15300	無	10	1個
セット品	FFC	75	125	360	15300	無	10	1個
本体のみ	-	75	125	360	15300	有	10	1個
本体のみ	-	75	160	430	15300	無	10	1個
セット品	ＦC32～	75	160	430	15300	無	10	1個
セット品	FFC	75	160	430	15300	無	10	1個
本体のみ	-	75	160	430	15300	有	10	1個
本体のみ	-	75	200	510	15300	無	10	1個
セット品	ＦC32～	75	200	510	15300	無	10	1個
セット品	FFC	75	200	510	15300	無	10	1個
本体のみ	-	75	200	510	15300	有	10	1個
本体のみ	-	75	250	610	15300	無	10	1個
本体のみ	-	75	250	610	15300	有	10	1個
本体のみ	-	75	300	710	15300	無	10	1個
本体のみ	-	75	300	710	15300	有	10	1個
本体のみ	-	32	10	70	1700	無	10	1個
本体のみ	-	32	10	70	1700	有	10	1個
本体のみ	-	32	13	75.4	1700	無	10	1個
本体のみ	-	32	13	75.4	1700	有	10	1個
本体のみ	-	32	16	82	1700	無	10	1個
本体のみ	-	32	16	82	1700	有	10	1個
本体のみ	-	32	25	100	1700	無	10	1個
本体のみ	-	32	25	100	1700	有	10	1個
本体のみ	-	32	38	126	1700	無	10	1個
本体のみ	-	32	38	126	1700	有	10	1個
本体のみ	-	32	50	150	1700	無	10	1個
本体のみ	-	32	50	150	1700	有	10	1個
本体のみ	-	32	63	177	1700	無	10	1個
本体のみ	-	32	63	177	1700	有	10	1個
本体のみ	-	32	80	210	1700	無	10	1個
本体のみ	-	32	80	210	1700	有	10	1個
本体のみ	-	32	100	250	1700	無	10	1個
セット品	ＦC32～	32	100	250	1700	無	10	1個
セット品	FFC	32	100	250	1700	無	10	1個
本体のみ	-	32	100	250	1700	有	10	1個
本体のみ	-	32	125	300	1700	無	10	1個
本体のみ	-	32	125	300	1700	有	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

基本情報

配管対応、ISO11901タイプ、ストローク最長300mmまで対応しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
