バーリングパンチ　　DLCコート処理　-先端テーパ　ジェクタタイプ-

カタログ |P.841

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

バーリングパンチ　先端Rタイプ

通常出荷日：3 日目

低摩擦係数が特徴のDLCコーティング、DLCコーティングの下地にWPC®処理行...

詳細情報を確認する

先端形状
バーリングパンチ
ジェクタ有無
有
材質
粉末ハイス鋼
B(刃先長さ)
ショート

無料3D-CADライブラリー申し込み受付中

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

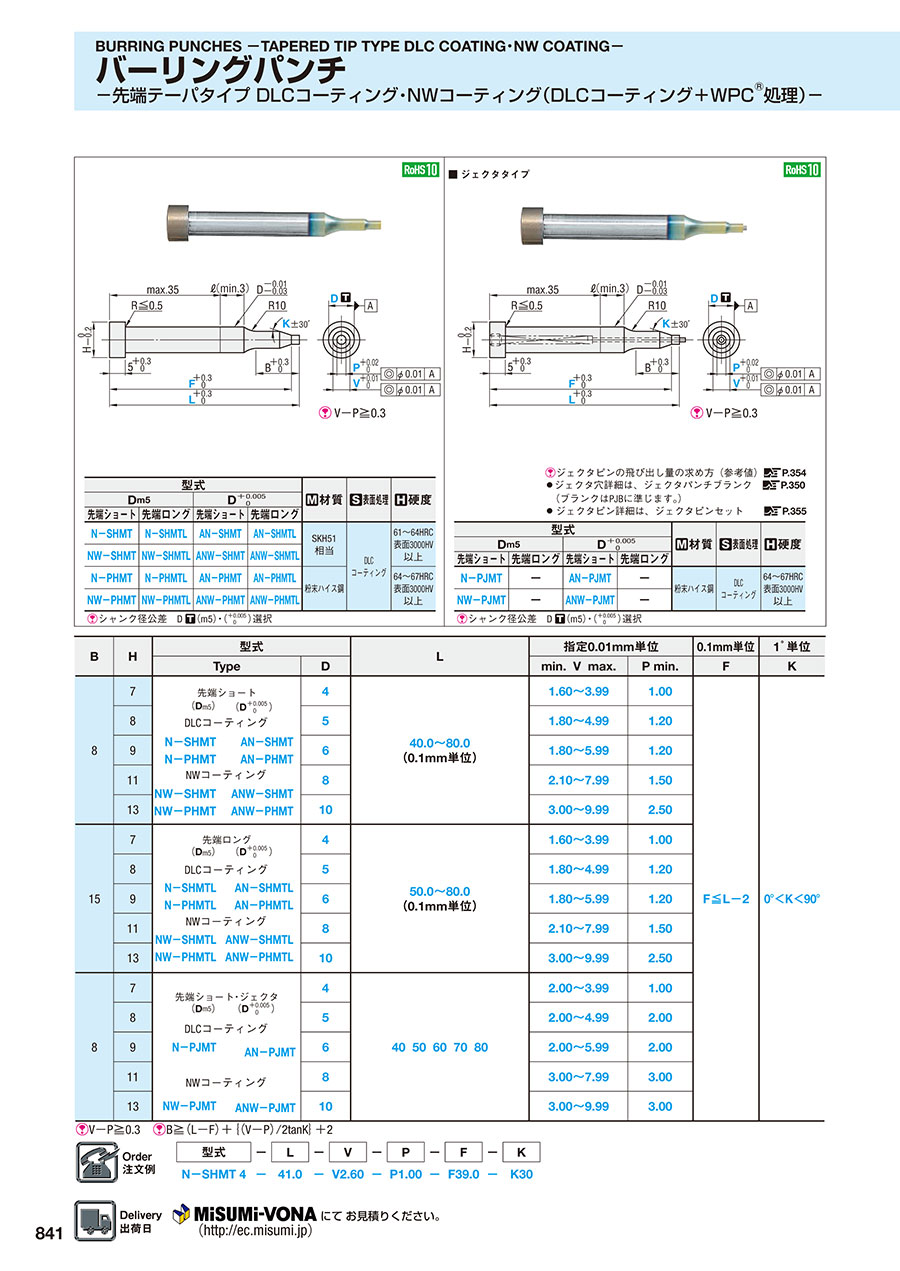

外形図・製品仕様

ジェクタピンの飛び出し量の求め方（参考値） P.354
• ジェクタ穴詳細は、ジェクタパンチブランク P.350
（ブランクはPJBに準じます。）
• ジェクタピン詳細は、ジェクタピンセット P.355

型式				材質	表面処理	硬度
D_m5		D +0.005/0
先端ショート	先端ロング	先端ショート	先端ロング
N-PJMT	-	AN-PJMT	-	粉末ハイス鋼	DLC コーティング	64～67HRC 表面3000HV 以上
NW-PJMT	-	ANW-PJMT	-	粉末ハイス鋼	DLC コーティング	64～67HRC 表面3000HV 以上

シャンク径公差 D（m5）・（+0.005/0）選択

規格表

B	H	型式		L	指定0.01mm単位		指定0.1mm単位	1゜単位
B	H	Type	D	L	min.Vmax.	P min.	F	K
8	7	先端ショート・ジェクタ（D_m5）（D +0.005/0）	4	40 50 60 70 80	2.00～3.99	1.00	F≦L-2	0°＜K＜90°
	8	DLCコーティング	5		2.00～4.99	2.00
	9	N-PJMT AN-PJMT	6		2.00～5.99	2.00
	11	NWコーティング	8		3.00～7.99	3.00
	13	NW-PJMT ANW-PJMT	10		3.00～9.99	3.00

V-P≧0.3 B≧（L-F）+｛（V-P）/2tanK｝+2

注文例


型式	-	L（LC・LCT・LMT）	-	V	-	P	-	F	-	K
N-PJMT4	-	40	-	V2.60	-	P1.00	-	F38.0	-	K30

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工


型式	-	L（LC・LCT・LMT）	-	V	-	P	-	F	-	K	-	（BC・HC・TC…etc.）
N-PJMT4	-	40	-	V2.60	-	P1.00	-	F38.0	-	K30		LKC

P.1721
