バーリングパンチ　　DLCコート処理　-先端テーパ-

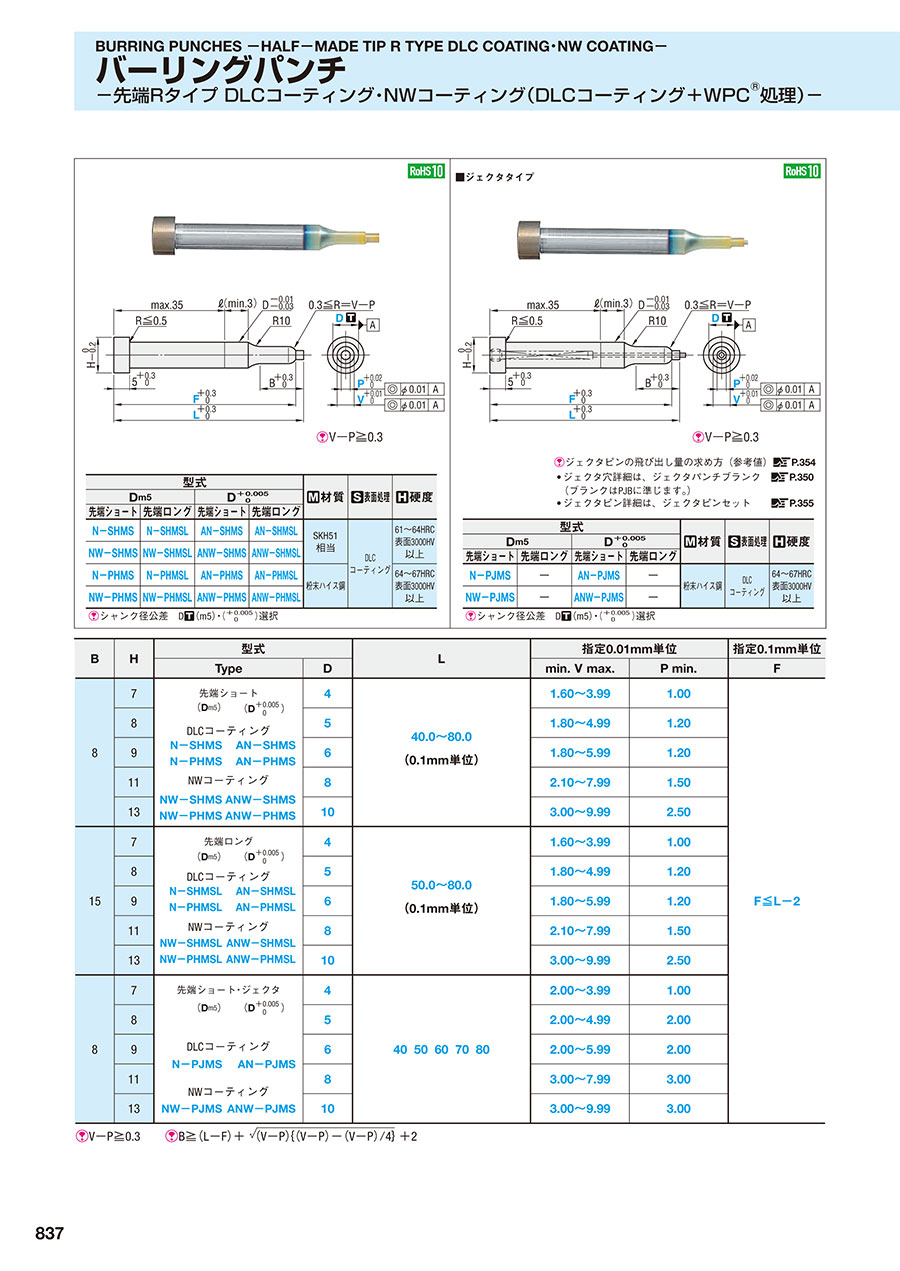

カタログ |P.837

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

バーリングパンチ　先端テーパタイプ

通常出荷日：3 日目

低摩擦係数が特徴のDLCコーティングかDLCコーティングの下地にWPC®処理行...

詳細情報を確認する

先端形状
バーリングパンチ
ジェクタ有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が78型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

型式				材質	表面処理	硬度
D_m5		D +0.005/0
先端ショート	先端ロング	先端ショート	先端ロング
N-SHMT	N-SHMTL	AN-SHMT	AN-SHMTL	SKH51 相当	DLC コーティング	61～64HRC 表面3000HV 以上
NW-SHMT	NW-SHMTL	ANW-SHMT	ANW-SHMTL	SKH51 相当		61～64HRC 表面3000HV 以上
N-PHMT	N-PHMTL	AN-PHMT	AN-PHMTL	粉末ハイス鋼		64～67HRC 表面3000HV 以上
NW-PHMT	NW-PHMTL	ANW-PHMT	ANW-PHMTL	粉末ハイス鋼		64～67HRC 表面3000HV 以上

シャンク径公差 D（m5）・（+0.005/0）選択

規格表

B	H	型式		L	指定0.01mm単位		指定0.1mm単位	1゜単位
B	H	Type	D	L	min.Vmax.	P min.	F	K
8	7	先端ショート（D_m5）（D +0.005/0）	4	40.0～80.0 （0.1mm単位）	1.60～3.99	1.00	F≦L-2	0°＜K＜90°
	8	DLCコーティング	5		1.80～4.99	1.20
	9	N-SHMT AN-SHMT N-PHMT AN-PHMT	6		1.80～5.99	1.20
	11	NWコーティング	8		2.10～7.99	1.50
	13	NW-SHMT ANW-SHMT NW-PHMT ANW-PHMT	10		3.00～9.99	2.50
15	7	先端ロング（D_m5）（D +0.005/0）	4	50.0～80.0 （0.1mm単位）	1.60～3.99	1.00
	8	DLCコーティング	5		1.80～4.99	1.20
	9	N-SHMTL AN-SHMTL N-PHMTL AN-PHMTL	6		1.80～5.99	1.20
	11	NWコーティング	8		2.10～7.99	1.50
	13	NW-SHMTL ANW-SHMTL NW-PHMTL ANW-PHMTL	10		3.00～9.99	2.50

V-P≧0.3 B≧（L-F）+｛（V-P）/2tanK｝+2

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

P.1721

型番リスト

表示件数

型番

AN-PHMT4-[40-80/0.1]-V[1.6-3.99/0.01]-P[1-3.9/0.01]-F[30-78/0.1]-K[1-89/1]

AN-PHMT5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-F[30-78/0.1]-K[1-89/1]

AN-PHMT6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-F[30-78/0.1]-K[1-89/1]

AN-PHMT8-[40-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-F[30-78/0.1]-K[1-89/1]

AN-PHMT10-[40-80/0.1]-V[3-9.99/0.01]-P[3-9.96/0.01]-F[30-78/0.1]-K[0-90/1]

AN-PHMTL4-[50-80/0.1]-V[1.6-3.99/0.01]-P[1-3.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

AN-PHMTL5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

AN-PHMTL6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

AN-PHMTL8-[50-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

AN-PHMTL10-[50-80/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

AN-SHMT4-[40-80/0.1]-V[1.6-3.99/0.01]-P[1-3.9/0.01]-F[30-78/0.1]-K[1-89/1]

AN-SHMT5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-F[30-78/0.1]-K[1-89/1]

AN-SHMT6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-F[30-78/0.1]-K[1-89/1]

AN-SHMT8-[40-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-F[30-78/0.1]-K[1-89/1]

AN-SHMT10-[40-80/0.1]-V[3-9.99/0.01]-P[3-9.96/0.01]-F[30-78/0.1]-K[0-90/1]

AN-SHMTL4-[50-80/0.1]-V[1.6-3.99/0.01]-P[1-3.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

AN-SHMTL5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

AN-SHMTL6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

AN-SHMTL8-[50-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

AN-SHMTL10-[50-80/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

ANW-PHMT4-[40-80/0.1]-V[1.6-3.99/0.01]-P[1-3.9/0.01]-F[30-78/0.1]-K[1-89/1]

ANW-PHMT5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-F[30-78/0.1]-K[1-89/1]

ANW-PHMT6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-F[30-78/0.1]-K[1-89/1]

ANW-PHMT8-[40-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-F[30-78/0.1]-K[1-89/1]

ANW-PHMT10-[40-80/0.1]-V[3-9.99/0.01]-P[3-9.96/0.01]-F[30-78/0.1]-K[0-90/1]

ANW-PHMTL4-[50-80/0.1]-V[1.6-3.99/0.01]-P[1-3.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

ANW-PHMTL5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

ANW-PHMTL6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

ANW-PHMTL8-[50-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

ANW-PHMTL10-[50-80/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

ANW-SHMT4-[40-80/0.1]-V[1.6-3.99/0.01]-P[1-3.9/0.01]-F[30-78/0.1]-K[1-89/1]

ANW-SHMT5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-F[30-78/0.1]-K[1-89/1]

ANW-SHMT6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-F[30-78/0.1]-K[1-89/1]

ANW-SHMT8-[40-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-F[30-78/0.1]-K[1-89/1]

ANW-SHMT10-[40-80/0.1]-V[3-9.99/0.01]-P[3-9.96/0.01]-F[30-78/0.1]-K[0-90/1]

ANW-SHMTL4-[50-80/0.1]-V[1.6-3.99/0.01]-P[1-3.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

ANW-SHMTL5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

ANW-SHMTL6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

ANW-SHMTL8-[50-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

ANW-SHMTL10-[50-80/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

N-PHMT4-[40-80/0.1]-V[1.6-3.99/0.01]-P[1-3.9/0.01]-F[30-78/0.1]-K[1-89/1]

N-PHMT5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-F[30-78/0.1]-K[1-89/1]

N-PHMT6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-F[30-78/0.1]-K[1-89/1]

N-PHMT8-[40-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-F[30-78/0.1]-K[1-89/1]

N-PHMT10-[40-80/0.1]-V[3-9.99/0.01]-P[2.5-9.96/0.01]-F[30-78/0.1]-K[0-90/1]

N-PHMTL4-[50-80/0.1]-V[1.6-3.99/0.01]-P[1-3.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

N-PHMTL5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

N-PHMTL6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

N-PHMTL8-[50-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

N-PHMTL10-[50-80/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

N-SHMT4-[40-80/0.1]-V[1.6-3.99/0.01]-P[1-3.9/0.01]-F[30-78/0.1]-K[1-89/1]

N-SHMT5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-F[30-78/0.1]-K[1-89/1]

N-SHMT6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-F[30-78/0.1]-K[1-89/1]

N-SHMTL4-[50-80/0.1]-V[1.6-3.99/0.01]-P[1-3.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

N-SHMTL5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

N-SHMTL6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

N-SHMTL8-[50-80/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

N-SHMTL10-[50-80/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-F[35.5-78/0.1]-K[1-89/1]

NW-PHMT4-[40-80/0.1]-V[1.6-3.99/0.01]-P[1-3.9/0.01]-F[30-78/0.1]-K[1-89/1]

NW-PHMT5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-F[30-78/0.1]-K[1-89/1]

材質

表面処理

L(長さ)

(mm)

シャンク径公差

B(刃先長さ)

D（シャンク径)

(mm)

K(角度)

(°)

P(刃先寸法)

(mm)

V(刃先寸法)

(mm)

RoHS?

最小発注数量

粉末ハイス鋼	DLC(XCD)コーティング	40 ～ 80	+0.005/0	ショート	4	1 ～ 89	1 ～ 3.9	1.6 ～ 3.99	30 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	40 ～ 80	+0.005/0	ショート	5	1 ～ 89	1.2 ～ 4.9	1.8 ～ 4.99	30 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	40 ～ 80	+0.005/0	ショート	6	1 ～ 89	1.2 ～ 5.9	1.8 ～ 5.99	30 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	40 ～ 80	+0.005/0	ショート	8	1 ～ 89	1.5 ～ 7.9	2.1 ～ 7.99	30 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	40 ～ 80	+0.005/0	ショート	10	0 ～ 90	3 ～ 9.96	3 ～ 9.99	30 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	50 ～ 80	+0.005/0	ロング	4	1 ～ 89	1 ～ 3.69	1.6 ～ 3.99	35.5 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	50 ～ 80	+0.005/0	ロング	5	1 ～ 89	1.2 ～ 4.69	1.8 ～ 4.99	35.5 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	50 ～ 80	+0.005/0	ロング	6	1 ～ 89	1.2 ～ 5.69	1.8 ～ 5.99	35.5 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	50 ～ 80	+0.005/0	ロング	8	1 ～ 89	1.5 ～ 7.69	2.1 ～ 7.99	35.5 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	50 ～ 80	+0.005/0	ロング	10	1 ～ 89	2.5 ～ 9.69	3 ～ 9.99	35.5 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	40 ～ 80	+0.005/0	ショート	4	1 ～ 89	1 ～ 3.9	1.6 ～ 3.99	30 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	40 ～ 80	+0.005/0	ショート	5	1 ～ 89	1.2 ～ 4.9	1.8 ～ 4.99	30 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	40 ～ 80	+0.005/0	ショート	6	1 ～ 89	1.2 ～ 5.9	1.8 ～ 5.99	30 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	40 ～ 80	+0.005/0	ショート	8	1 ～ 89	1.5 ～ 7.9	2.1 ～ 7.99	30 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	40 ～ 80	+0.005/0	ショート	10	0 ～ 90	3 ～ 9.96	3 ～ 9.99	30 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	50 ～ 80	+0.005/0	ロング	4	1 ～ 89	1 ～ 3.69	1.6 ～ 3.99	35.5 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	50 ～ 80	+0.005/0	ロング	5	1 ～ 89	1.2 ～ 4.69	1.8 ～ 4.99	35.5 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	50 ～ 80	+0.005/0	ロング	6	1 ～ 89	1.2 ～ 5.69	1.8 ～ 5.99	35.5 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	50 ～ 80	+0.005/0	ロング	8	1 ～ 89	1.5 ～ 7.69	2.1 ～ 7.99	35.5 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	50 ～ 80	+0.005/0	ロング	10	1 ～ 89	2.5 ～ 9.69	3 ～ 9.99	35.5 ～ 78	10	1個
粉末ハイス鋼	DLC+WPC	40 ～ 80	+0.005/0	ショート	4	1 ～ 89	1 ～ 3.9	1.6 ～ 3.99	30 ～ 78	10	1個
粉末ハイス鋼	DLC+WPC	40 ～ 80	+0.005/0	ショート	5	1 ～ 89	1.2 ～ 4.9	1.8 ～ 4.99	30 ～ 78	10	1個
粉末ハイス鋼	DLC+WPC	40 ～ 80	+0.005/0	ショート	6	1 ～ 89	1.2 ～ 5.9	1.8 ～ 5.99	30 ～ 78	10	1個
粉末ハイス鋼	DLC+WPC	40 ～ 80	+0.005/0	ショート	8	1 ～ 89	1.5 ～ 7.9	2.1 ～ 7.99	30 ～ 78	10	1個
粉末ハイス鋼	DLC+WPC	40 ～ 80	+0.005/0	ショート	10	0 ～ 90	3 ～ 9.96	3 ～ 9.99	30 ～ 78	10	1個
粉末ハイス鋼	DLC+WPC	50 ～ 80	+0.005/0	ロング	4	1 ～ 89	1 ～ 3.69	1.6 ～ 3.99	35.5 ～ 78	10	1個
粉末ハイス鋼	DLC+WPC	50 ～ 80	+0.005/0	ロング	5	1 ～ 89	1.2 ～ 4.69	1.8 ～ 4.99	35.5 ～ 78	10	1個
粉末ハイス鋼	DLC+WPC	50 ～ 80	+0.005/0	ロング	6	1 ～ 89	1.2 ～ 5.69	1.8 ～ 5.99	35.5 ～ 78	10	1個
粉末ハイス鋼	DLC+WPC	50 ～ 80	+0.005/0	ロング	8	1 ～ 89	1.5 ～ 7.69	2.1 ～ 7.99	35.5 ～ 78	10	1個
粉末ハイス鋼	DLC+WPC	50 ～ 80	+0.005/0	ロング	10	1 ～ 89	2.5 ～ 9.69	3 ～ 9.99	35.5 ～ 78	10	1個
SKH51相当	DLC+WPC	40 ～ 80	+0.005/0	ショート	4	1 ～ 89	1 ～ 3.9	1.6 ～ 3.99	30 ～ 78	10	1個
SKH51相当	DLC+WPC	40 ～ 80	+0.005/0	ショート	5	1 ～ 89	1.2 ～ 4.9	1.8 ～ 4.99	30 ～ 78	10	1個
SKH51相当	DLC+WPC	40 ～ 80	+0.005/0	ショート	6	1 ～ 89	1.2 ～ 5.9	1.8 ～ 5.99	30 ～ 78	10	1個
SKH51相当	DLC+WPC	40 ～ 80	+0.005/0	ショート	8	1 ～ 89	1.5 ～ 7.9	2.1 ～ 7.99	30 ～ 78	10	1個
SKH51相当	DLC+WPC	40 ～ 80	+0.005/0	ショート	10	0 ～ 90	3 ～ 9.96	3 ～ 9.99	30 ～ 78	10	1個
SKH51相当	DLC+WPC	50 ～ 80	+0.005/0	ロング	4	1 ～ 89	1 ～ 3.69	1.6 ～ 3.99	35.5 ～ 78	10	1個
SKH51相当	DLC+WPC	50 ～ 80	+0.005/0	ロング	5	1 ～ 89	1.2 ～ 4.69	1.8 ～ 4.99	35.5 ～ 78	10	1個
SKH51相当	DLC+WPC	50 ～ 80	+0.005/0	ロング	6	1 ～ 89	1.2 ～ 5.69	1.8 ～ 5.99	35.5 ～ 78	10	1個
SKH51相当	DLC+WPC	50 ～ 80	+0.005/0	ロング	8	1 ～ 89	1.5 ～ 7.69	2.1 ～ 7.99	35.5 ～ 78	10	1個
SKH51相当	DLC+WPC	50 ～ 80	+0.005/0	ロング	10	1 ～ 89	2.5 ～ 9.69	3 ～ 9.99	35.5 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	40 ～ 80	m5	ショート	4	1 ～ 89	1 ～ 3.9	1.6 ～ 3.99	30 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	40 ～ 80	m5	ショート	5	1 ～ 89	1.2 ～ 4.9	1.8 ～ 4.99	30 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	40 ～ 80	m5	ショート	6	1 ～ 89	1.2 ～ 5.9	1.8 ～ 5.99	30 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	40 ～ 80	m5	ショート	8	1 ～ 89	1.5 ～ 7.9	2.1 ～ 7.99	30 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	40 ～ 80	m5	ショート	10	0 ～ 90	2.5 ～ 9.96	3 ～ 9.99	30 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	50 ～ 80	m5	ロング	4	1 ～ 89	1 ～ 3.69	1.6 ～ 3.99	35.5 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	50 ～ 80	m5	ロング	5	1 ～ 89	1.2 ～ 4.69	1.8 ～ 4.99	35.5 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	50 ～ 80	m5	ロング	6	1 ～ 89	1.2 ～ 5.69	1.8 ～ 5.99	35.5 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	50 ～ 80	m5	ロング	8	1 ～ 89	1.5 ～ 7.69	2.1 ～ 7.99	35.5 ～ 78	10	1個
粉末ハイス鋼	DLC(XCD)コーティング	50 ～ 80	m5	ロング	10	1 ～ 89	2.5 ～ 9.69	3 ～ 9.99	35.5 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	40 ～ 80	m5	ショート	4	1 ～ 89	1 ～ 3.9	1.6 ～ 3.99	30 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	40 ～ 80	m5	ショート	5	1 ～ 89	1.2 ～ 4.9	1.8 ～ 4.99	30 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	40 ～ 80	m5	ショート	6	1 ～ 89	1.2 ～ 5.9	1.8 ～ 5.99	30 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	50 ～ 80	m5	ロング	4	1 ～ 89	1 ～ 3.69	1.6 ～ 3.99	35.5 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	50 ～ 80	m5	ロング	5	1 ～ 89	1.2 ～ 4.69	1.8 ～ 4.99	35.5 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	50 ～ 80	m5	ロング	6	1 ～ 89	1.2 ～ 5.69	1.8 ～ 5.99	35.5 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	50 ～ 80	m5	ロング	8	1 ～ 89	1.5 ～ 7.69	2.1 ～ 7.99	35.5 ～ 78	10	1個
SKH51相当	DLC(XCD)コーティング	50 ～ 80	m5	ロング	10	1 ～ 89	2.5 ～ 9.69	3 ～ 9.99	35.5 ～ 78	10	1個
粉末ハイス鋼	DLC+WPC	40 ～ 80	m5	ショート	4	1 ～ 89	1 ～ 3.9	1.6 ～ 3.99	30 ～ 78	10	1個
粉末ハイス鋼	DLC+WPC	40 ～ 80	m5	ショート	5	1 ～ 89	1.2 ～ 4.9	1.8 ～ 4.99	30 ～ 78	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

基本情報

基本情報

低摩擦係数が特徴のDLCコーティングかDLCコーティングの下地にWPC®処理行い、膜の密着性、疲労強度、耐焼付性、耐摩耗性、耐凝着性を向上させるNWコーティングの選択が可能な先端テーパタイプのパーリングパンチです。先端ショート、先端ロング、先端ショート・ジェクタの選択も可能です。材質はハイス鋼、粉末ハイス鋼より選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

バーリングパンチ　　DLCコート処理　-先端テーパ-のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品バーリングパンチ　　DLCコート処理　-先端テーパ-	バーリングパンチ　　DLCコート処理　-先端テーパ　ジェクタタイプ-	バーリングパンチ　　DLCコート処理　-先端R　ジェクタタイプ-	バーリングパンチ　　DLCコート処理　-先端Rタイプ-	スクラップレスバーリングパンチ　　DLCコート処理	バーリングパンチ　先端テーパタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	8日目	8日目	8日目〜	8日目	8日目	3日目
先端形状	バーリングパンチ	バーリングパンチ	バーリングパンチ	バーリングパンチ	スクラップレスバーリングパンチ	バーリングパンチ
ジェクタ有無	無	有	有	無	無	無
