スクラップレスバーリングパンチ　　DLCコート処理

スクラップレスバーリングパンチ　　DLCコート処理

無料3D-CADライブラリー申し込み受付中

未確定：候補が216型番あります。
数量：

商品情報

関連ページ

TiCNコーティング  P.1724
DLCコーティング  P.1731
NWコーティング  P.1731

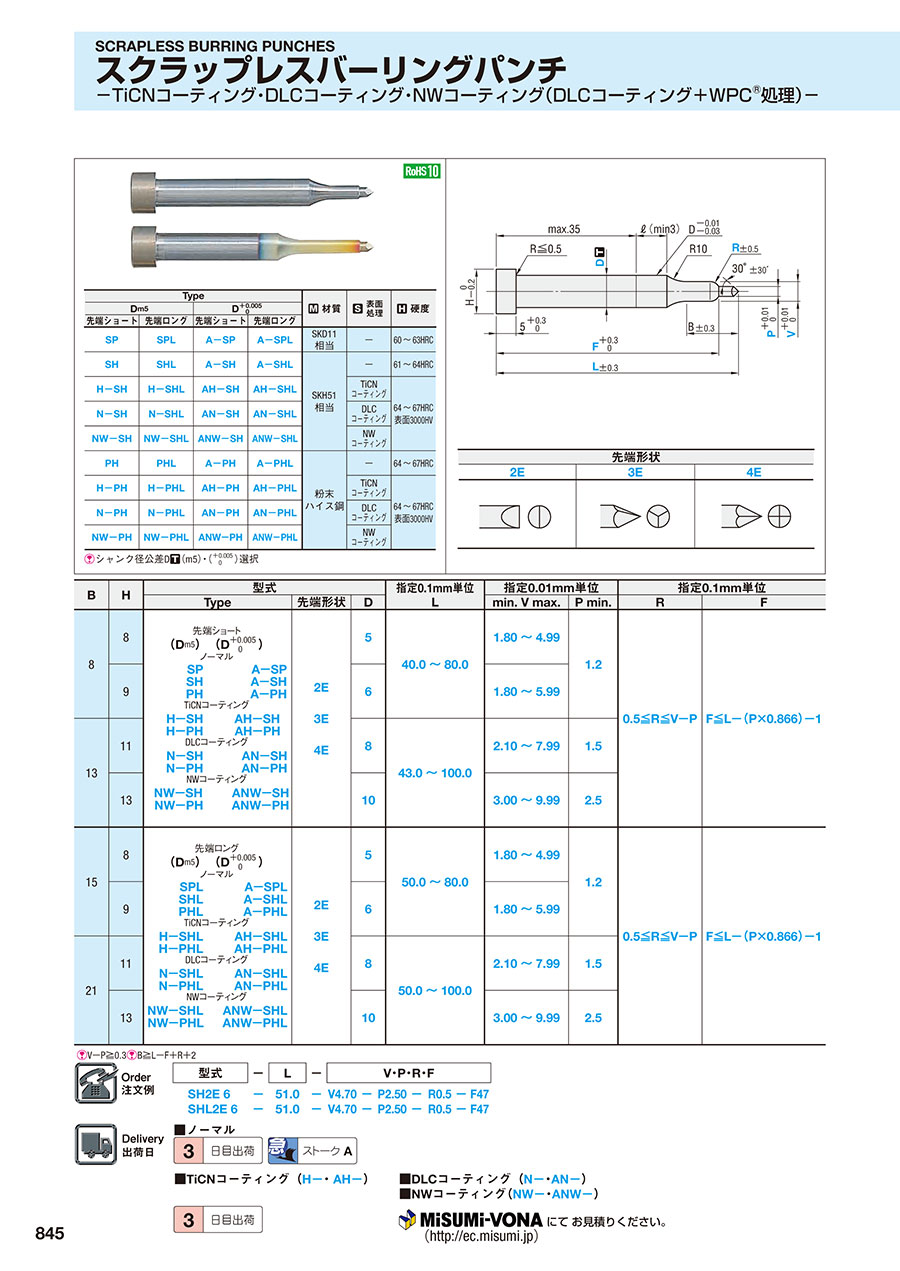

外形図・製品仕様

スクラップレスバーリングパンチ　　DLCコート処理
型式材質表面処理硬度
Dm5D +0.005/0
先端ショート先端ロング先端ショート先端ロング
N-SHN-SHLAN-SHAN-SHLSKH51
相当		DLC
コーティング		64～67HRC
表面3000HV
NW-SHNW-SHLANW-SHANW-SHLNW
コーティング
N-PHN-PHLAN-PHAN-PHL粉末
ハイス鋼		DLC
コーティング
NW-PHNW-PHLANW-PHANW-PHLNW
コーティング

シャンク径公差 D（m5）・（+0.005/0）選択

規格表

BH型式指定0.1mm単位指定0.01mm単位指定0.1mm単位
Type先端形状DLmin. V max.P min.RF
88先端ロング
（Dm5） （D +0.005/0）
DLCコーティング
N-SH   AN-SH
N-PH   AN-PH
NWコーティング
NW-SH   ANW-SH
NW-PH   ANW-PH		2E

3E

4E		540.0～80.01.80～4.991.20.5≦R≦V-PF≦L-（P×0.866）-1
961.80～5.99
1311843.0～100.02.10～7.991.5
13103.00～9.992.5
158先端ロング
（Dm5） （D +0.005/0）
DLCコーティング
N-SHL   AN-SHL
N-PHL   AN-PHL
NWコーティング
NW-SHL   ANW-SHL
NW-PHL   ANW-PHL		2E

3E

4E		550.0～80.01.80～4.991.20.5≦R≦V-PF≦L-（P×0.866）-1
961.80～5.99
2111850.0～100.02.10～7.991.5
13103.00～9.992.5

V-P≧0.3B≧L-F+R+2

注文例



スクラップレスバーリングパンチ DLCコート処理

型式-L-V・P・R・F
 N-SH2E6-51-V4.70-P2.50-R0.5-F47

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工



スクラップレスバーリングパンチ DLCコート処理

型式-L V-P-R-F-（BC・HC・TC…etc.）
 N-SH2E6-51-V4.70-P2.50-R0.5-F47-BC18.5
スクラップレスバーリングパンチ　　DLCコート処理

P.1721

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 4
  • 次へ
    • 型番
    AN-PH2E5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-R[0.5-3.7/0.1]-F[32.5-78.5/0.1]
    AN-PH2E6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-R[0.5-4.7/0.1]-F[32.5-78.5/0.1]
    AN-PH2E8-[40-100/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-R[0.5-6.4/0.1]-F[32.5-98.5/0.1]
    AN-PH2E10-[40-100/0.1]-V[3-9.99/0.01]-P[2.5-9.96/0.01]-R[0.5-7.4/0.1]-F[32.5-98.5/0.1]
    AN-PH2E10-[40-100/0.1]-VC[2.1-8.5/0.01]-P[2.5-9.96/0.01]-R[0.5-7.4/0.1]-F[32.5-98.5/0.1]
    AN-PH3E5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-R[0.5-3.7/0.1]-F[32.5-78.5/0.1]
    AN-PH3E6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-R[0.5-4.7/0.1]-F[32.5-78.5/0.1]
    AN-PH3E8-[40-100/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-R[0.5-6.4/0.1]-F[32.5-98.5/0.1]
    AN-PH3E10-[40-100/0.1]-V[3-9.99/0.01]-P[2.5-9.96/0.01]-R[0.5-7.4/0.1]-F[32.5-98.5/0.1]
    AN-PH3E10-[40-100/0.1]-VC[2.1-8.5/0.01]-P[2.5-9.96/0.01]-R[0.5-7.4/0.1]-F[32.5-98.5/0.1]
    AN-PH4E5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-R[0.5-3.7/0.1]-F[32.5-78.5/0.1]
    AN-PH4E6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-R[0.5-4.7/0.1]-F[32.5-78.5/0.1]
    AN-PH4E8-[40-100/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-R[0.5-6.4/0.1]-F[32.5-98.5/0.1]
    AN-PH4E10-[40-100/0.1]-V[3-9.99/0.01]-P[2.5-9.96/0.01]-R[0.5-7.4/0.1]-F[32.5-98.5/0.1]
    AN-PH4E10-[40-100/0.1]-VC[2.1-8.5/0.01]-P[2.5-9.96/0.01]-R[0.5-7.4/0.1]-F[32.5-98.5/0.1]
    AN-PHL2E5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-R[0.5-3.7/0.1]-F[32.5-78/0.1]
    AN-PHL2E6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-R[0.5-4.7/0.1]-F[32.5-78/0.1]
    AN-PHL2E8-[50-100/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-R[0.5-6.4/0.1]-F[32.5-98/0.1]
    AN-PHL2E10-[50-100/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-R[0.5-7.4/0.1]-F[32.5-98/0.1]
    AN-PHL3E5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-R[0.5-3.7/0.1]-F[32.5-78/0.1]
    AN-PHL3E6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-R[0.5-4.7/0.1]-F[32.5-78/0.1]
    AN-PHL3E8-[50-100/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-R[0.5-6.4/0.1]-F[32.5-98/0.1]
    AN-PHL3E10-[50-100/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-R[0.5-7.4/0.1]-F[32.5-98/0.1]
    AN-PHL4E5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-R[0.5-3.7/0.1]-F[32.5-78/0.1]
    AN-PHL4E6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-R[0.5-4.7/0.1]-F[32.5-78/0.1]
    AN-PHL4E8-[50-100/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-R[0.5-6.4/0.1]-F[32.5-98/0.1]
    AN-PHL4E10-[50-100/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-R[0.5-7.4/0.1]-F[32.5-98/0.1]
    AN-SH2E5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-R[0.5-3.7/0.1]-F[32.5-78.5/0.1]
    AN-SH2E6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-R[0.5-4.7/0.1]-F[32.5-78.5/0.1]
    AN-SH2E8-[40-100/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-R[0.5-6.4/0.1]-F[32.5-98.5/0.1]
    AN-SH2E10-[40-100/0.1]-V[3-9.99/0.01]-P[2.5-9.96/0.01]-R[0.5-7.4/0.1]-F[32.5-98.5/0.1]
    AN-SH2E10-[40-100/0.1]-VC[2.1-8.5/0.01]-P[2.5-9.96/0.01]-R[0.5-7.4/0.1]-F[32.5-98.5/0.1]
    AN-SH3E5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-R[0.5-3.7/0.1]-F[32.5-78.5/0.1]
    AN-SH3E6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-R[0.5-4.7/0.1]-F[32.5-78.5/0.1]
    AN-SH3E8-[40-100/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-R[0.5-6.4/0.1]-F[32.5-98.5/0.1]
    AN-SH3E10-[40-100/0.1]-V[3-9.99/0.01]-P[2.5-9.96/0.01]-R[0.5-7.4/0.1]-F[32.5-98.5/0.1]
    AN-SH3E10-[40-100/0.1]-VC[2.1-8.5/0.01]-P[2.5-9.96/0.01]-R[0.5-7.4/0.1]-F[32.5-98.5/0.1]
    AN-SH4E5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-R[0.5-3.7/0.1]-F[32.5-78.5/0.1]
    AN-SH4E6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-R[0.5-4.7/0.1]-F[32.5-78.5/0.1]
    AN-SH4E8-[40-100/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-R[0.5-6.4/0.1]-F[32.5-98.5/0.1]
    AN-SH4E10-[40-100/0.1]-V[3-9.99/0.01]-P[2.5-9.96/0.01]-R[0.5-7.4/0.1]-F[32.5-98.5/0.1]
    AN-SH4E10-[40-100/0.1]-VC[2.1-8.5/0.01]-P[2.5-9.96/0.01]-R[0.5-7.4/0.1]-F[32.5-98.5/0.1]
    AN-SHL2E5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-R[0.5-3.7/0.1]-F[32.5-78/0.1]
    AN-SHL2E6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-R[0.5-4.7/0.1]-F[32.5-78/0.1]
    AN-SHL2E8-[50-100/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-R[0.5-6.4/0.1]-F[32.5-98/0.1]
    AN-SHL2E10-[50-100/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-R[0.5-7.4/0.1]-F[32.5-98/0.1]
    AN-SHL3E5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-R[0.5-3.7/0.1]-F[32.5-78/0.1]
    AN-SHL3E6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-R[0.5-4.7/0.1]-F[32.5-78/0.1]
    AN-SHL3E8-[50-100/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-R[0.5-6.4/0.1]-F[32.5-98/0.1]
    AN-SHL3E10-[50-100/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-R[0.5-7.4/0.1]-F[32.5-98/0.1]
    AN-SHL4E5-[50-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.69/0.01]-R[0.5-3.7/0.1]-F[32.5-78/0.1]
    AN-SHL4E6-[50-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.69/0.01]-R[0.5-4.7/0.1]-F[32.5-78/0.1]
    AN-SHL4E8-[50-100/0.1]-V[2.1-7.99/0.01]-P[1.5-7.69/0.01]-R[0.5-6.4/0.1]-F[32.5-98/0.1]
    AN-SHL4E10-[50-100/0.1]-V[3-9.99/0.01]-P[2.5-9.69/0.01]-R[0.5-7.4/0.1]-F[32.5-98/0.1]
    ANW-PH2E5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-R[0.5-3.7/0.1]-F[32.5-78.5/0.1]
    ANW-PH2E6-[40-80/0.1]-V[1.8-5.99/0.01]-P[1.2-5.9/0.01]-R[0.5-4.7/0.1]-F[32.5-78.5/0.1]
    ANW-PH2E8-[40-100/0.1]-V[2.1-7.99/0.01]-P[1.5-7.9/0.01]-R[0.5-6.4/0.1]-F[32.5-98.5/0.1]
    ANW-PH2E10-[40-100/0.1]-V[3-9.99/0.01]-P[2.5-9.96/0.01]-R[0.5-7.4/0.1]-F[32.5-98.5/0.1]
    ANW-PH2E10-[40-100/0.1]-VC[2.1-8.5/0.01]-P[2.5-9.96/0.01]-R[0.5-7.4/0.1]-F[32.5-98.5/0.1]
    ANW-PH3E5-[40-80/0.1]-V[1.8-4.99/0.01]-P[1.2-4.9/0.01]-R[0.5-3.7/0.1]-F[32.5-78.5/0.1]

    材質

    表面処理

    L(長さ)

    (mm)

    シャンク径公差

    B(刃先長さ)

    D（シャンク径)

    (mm)

    刃先形状

    P(刃先寸法)

    (mm)

    R(先端部R)

    (mm)

    V(刃先寸法)

    (mm)

    F

    (mm)

    		RoHS?最小発注数量
    粉末ハイス鋼
    DLC(XCD)コーティング
    40 ～ 80
    +0.005/0
    ショート
    5
    2E
    1.2 ～ 4.9
    0.5 ～ 3.7
    1.8 ～ 4.99
    32.5 ～ 78.5
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    40 ～ 80
    +0.005/0
    ショート
    6
    2E
    1.2 ～ 5.9
    0.5 ～ 4.7
    1.8 ～ 5.99
    32.5 ～ 78.5
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    8
    2E
    1.5 ～ 7.9
    0.5 ～ 6.4
    2.1 ～ 7.99
    32.5 ～ 98.5
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    10
    2E
    2.5 ～ 9.96
    0.5 ～ 7.4
    3 ～ 9.99
    32.5 ～ 98.5
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    10
    2E
    2.5 ～ 9.96
    0.5 ～ 7.4
    -
    32.5 ～ 98.5
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    40 ～ 80
    +0.005/0
    ショート
    5
    3E
    1.2 ～ 4.9
    0.5 ～ 3.7
    1.8 ～ 4.99
    32.5 ～ 78.5
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    40 ～ 80
    +0.005/0
    ショート
    6
    3E
    1.2 ～ 5.9
    0.5 ～ 4.7
    1.8 ～ 5.99
    32.5 ～ 78.5
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    8
    3E
    1.5 ～ 7.9
    0.5 ～ 6.4
    2.1 ～ 7.99
    32.5 ～ 98.5
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    10
    3E
    2.5 ～ 9.96
    0.5 ～ 7.4
    3 ～ 9.99
    32.5 ～ 98.5
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    10
    3E
    2.5 ～ 9.96
    0.5 ～ 7.4
    -
    32.5 ～ 98.5
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    40 ～ 80
    +0.005/0
    ショート
    5
    4E
    1.2 ～ 4.9
    0.5 ～ 3.7
    1.8 ～ 4.99
    32.5 ～ 78.5
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    40 ～ 80
    +0.005/0
    ショート
    6
    4E
    1.2 ～ 5.9
    0.1 ～ 4.7
    1.8 ～ 5.99
    32.5 ～ 78.5
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    8
    4E
    1.5 ～ 7.9
    0.5 ～ 6.4
    2.1 ～ 7.99
    32.5 ～ 98.5
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    10
    4E
    2.5 ～ 9.96
    0.5 ～ 7.4
    3 ～ 9.99
    32.5 ～ 98.5
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    10
    4E
    2.5 ～ 9.96
    0.5 ～ 7.4
    -
    32.5 ～ 98.5
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    50 ～ 80
    +0.005/0
    ロング
    5
    2E
    1.2 ～ 4.69
    0.5 ～ 3.7
    1.8 ～ 4.99
    32.5 ～ 78
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    50 ～ 80
    +0.005/0
    ロング
    6
    2E
    1.2 ～ 5.69
    0.5 ～ 4.7
    1.8 ～ 5.99
    32.5 ～ 78
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    50 ～ 100
    +0.005/0
    ロング
    8
    2E
    1.5 ～ 7.69
    0.5 ～ 6.4
    2.1 ～ 7.99
    32.5 ～ 98
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    50 ～ 100
    +0.005/0
    ロング
    10
    2E
    2.5 ～ 9.69
    0.5 ～ 7.4
    3 ～ 9.99
    32.5 ～ 98
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    50 ～ 80
    +0.005/0
    ロング
    5
    3E
    1.2 ～ 4.69
    0.5 ～ 3.7
    1.8 ～ 4.99
    32.5 ～ 78
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    50 ～ 80
    +0.005/0
    ロング
    6
    3E
    1.2 ～ 5.69
    0.5 ～ 4.7
    1.8 ～ 5.99
    32.5 ～ 78
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    50 ～ 100
    +0.005/0
    ロング
    8
    3E
    1.5 ～ 7.69
    0.5 ～ 6.4
    2.1 ～ 7.99
    32.5 ～ 98
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    50 ～ 100
    +0.005/0
    ロング
    10
    3E
    2.5 ～ 9.69
    0.5 ～ 7.4
    3 ～ 9.99
    32.5 ～ 98
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    50 ～ 80
    +0.005/0
    ロング
    5
    4E
    1.2 ～ 4.69
    0.5 ～ 3.7
    1.8 ～ 4.99
    32.5 ～ 78
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    50 ～ 80
    +0.005/0
    ロング
    6
    4E
    1.2 ～ 5.69
    0.5 ～ 4.7
    1.8 ～ 5.99
    32.5 ～ 78
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    50 ～ 100
    +0.005/0
    ロング
    8
    4E
    1.5 ～ 7.69
    0.5 ～ 6.4
    2.1 ～ 7.99
    32.5 ～ 98
    10
    1個
    粉末ハイス鋼
    DLC(XCD)コーティング
    50 ～ 100
    +0.005/0
    ロング
    10
    4E
    2.5 ～ 9.69
    0.5 ～ 7.4
    3 ～ 9.99
    32.5 ～ 98
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    40 ～ 80
    +0.005/0
    ショート
    5
    2E
    1.2 ～ 4.9
    0.5 ～ 3.7
    1.8 ～ 4.99
    32.5 ～ 78.5
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    40 ～ 80
    +0.005/0
    ショート
    6
    2E
    1.2 ～ 5.9
    0.5 ～ 4.7
    1.8 ～ 5.99
    32.5 ～ 78.5
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    8
    2E
    1.5 ～ 7.9
    0.5 ～ 6.4
    2.1 ～ 7.99
    32.5 ～ 98.5
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    10
    2E
    2.5 ～ 9.96
    0.5 ～ 7.4
    3 ～ 9.99
    32.5 ～ 98.5
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    10
    2E
    2.5 ～ 9.96
    0.5 ～ 7.4
    -
    32.5 ～ 98.5
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    40 ～ 80
    +0.005/0
    ショート
    5
    3E
    1.2 ～ 4.9
    0.5 ～ 3.7
    1.8 ～ 4.99
    32.5 ～ 78.5
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    40 ～ 80
    +0.005/0
    ショート
    6
    3E
    1.2 ～ 5.9
    0.5 ～ 4.7
    1.8 ～ 5.99
    32.5 ～ 78.5
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    8
    3E
    1.5 ～ 7.9
    0.5 ～ 6.4
    2.1 ～ 7.99
    32.5 ～ 98.5
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    10
    3E
    2.5 ～ 9.96
    0.5 ～ 7.4
    3 ～ 9.99
    32.5 ～ 98.5
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    10
    3E
    2.5 ～ 9.96
    0.5 ～ 7.4
    -
    32.5 ～ 98.5
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    40 ～ 80
    +0.005/0
    ショート
    5
    4E
    1.2 ～ 4.9
    0.5 ～ 3.7
    1.8 ～ 4.99
    32.5 ～ 78.5
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    40 ～ 80
    +0.005/0
    ショート
    6
    4E
    1.2 ～ 5.9
    0.1 ～ 4.7
    1.8 ～ 5.99
    32.5 ～ 78.5
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    8
    4E
    1.5 ～ 7.9
    0.5 ～ 6.4
    2.1 ～ 7.99
    32.5 ～ 98.5
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    10
    4E
    2.5 ～ 9.96
    0.5 ～ 7.4
    3 ～ 9.99
    32.5 ～ 98.5
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    40 ～ 100
    +0.005/0
    ショート
    10
    4E
    2.5 ～ 9.96
    0.5 ～ 7.4
    -
    32.5 ～ 98.5
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    50 ～ 80
    +0.005/0
    ロング
    5
    2E
    1.2 ～ 4.69
    0.5 ～ 3.7
    1.8 ～ 4.99
    32.5 ～ 78
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    50 ～ 80
    +0.005/0
    ロング
    6
    2E
    1.2 ～ 5.69
    0.5 ～ 4.7
    1.8 ～ 5.99
    32.5 ～ 78
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    50 ～ 100
    +0.005/0
    ロング
    8
    2E
    1.5 ～ 7.69
    0.5 ～ 6.4
    2.1 ～ 7.99
    32.5 ～ 98
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    50 ～ 100
    +0.005/0
    ロング
    10
    2E
    2.5 ～ 9.69
    0.5 ～ 7.4
    3 ～ 9.99
    32.5 ～ 98
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    50 ～ 80
    +0.005/0
    ロング
    5
    3E
    1.2 ～ 4.69
    0.5 ～ 3.7
    1.8 ～ 4.99
    32.5 ～ 78
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    50 ～ 80
    +0.005/0
    ロング
    6
    3E
    1.2 ～ 5.69
    0.5 ～ 4.7
    1.8 ～ 5.99
    32.5 ～ 78
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    50 ～ 100
    +0.005/0
    ロング
    8
    3E
    1.5 ～ 7.69
    0.5 ～ 6.4
    2.1 ～ 7.99
    32.5 ～ 98
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    50 ～ 100
    +0.005/0
    ロング
    10
    3E
    2.5 ～ 9.69
    0.5 ～ 7.4
    3 ～ 9.99
    32.5 ～ 98
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    50 ～ 80
    +0.005/0
    ロング
    5
    4E
    1.2 ～ 4.69
    0.5 ～ 3.7
    1.8 ～ 4.99
    32.5 ～ 78
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    50 ～ 80
    +0.005/0
    ロング
    6
    4E
    1.2 ～ 5.69
    0.5 ～ 4.7
    1.8 ～ 5.99
    32.5 ～ 78
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    50 ～ 100
    +0.005/0
    ロング
    8
    4E
    1.5 ～ 7.69
    0.5 ～ 6.4
    2.1 ～ 7.99
    32.5 ～ 98
    10
    1個
    SKH51相当
    DLC(XCD)コーティング
    50 ～ 100
    +0.005/0
    ロング
    10
    4E
    2.5 ～ 9.69
    0.5 ～ 7.4
    3 ～ 9.99
    32.5 ～ 98
    10
    1個
    粉末ハイス鋼
    DLC+WPC
    40 ～ 80
    +0.005/0
    ショート
    5
    2E
    1.2 ～ 4.9
    0.5 ～ 3.7
    1.8 ～ 4.99
    32.5 ～ 78.5
    10
    1個
    粉末ハイス鋼
    DLC+WPC
    40 ～ 80
    +0.005/0
    ショート
    6
    2E
    1.2 ～ 5.9
    0.5 ～ 4.7
    1.8 ～ 5.99
    32.5 ～ 78.5
    10
    1個
    粉末ハイス鋼
    DLC+WPC
    40 ～ 100
    +0.005/0
    ショート
    8
    2E
    1.5 ～ 7.9
    0.5 ～ 6.4
    2.1 ～ 7.99
    32.5 ～ 98.5
    10
    1個
    粉末ハイス鋼
    DLC+WPC
    40 ～ 100
    +0.005/0
    ショート
    10
    2E
    2.5 ～ 9.96
    0.5 ～ 7.4
    3 ～ 9.99
    32.5 ～ 98.5
    10
    1個
    粉末ハイス鋼
    DLC+WPC
    40 ～ 100
    +0.005/0
    ショート
    10
    2E
    2.5 ～ 9.96
    0.5 ～ 7.4
    -
    32.5 ～ 98.5
    10
    1個
    粉末ハイス鋼
    DLC+WPC
    40 ～ 80
    +0.005/0
    ショート
    5
    3E
    1.2 ～ 4.9
    0.5 ～ 3.7
    1.8 ～ 4.99
    32.5 ～ 78.5
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
  • 1
  • 2
  • 3
  • 4
  • 次へ

    • 詳細情報

    基本情報

    抜きカスの発生しないバーリングパンチです。耐凝着性に優れるDLCコーティング、DLCコーティングの下地にWPC®処理を行い、耐焼付性、耐摩耗性、耐凝着性を向上させるNWコーティングから選択可能です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スクラップレスバーリングパンチ　　DLCコート処理のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    スクラップレスバーリングパンチ　　DLCコート処理
    スクラップレスバーリングパンチ
    バーリングパンチ　　DLCコート処理　-先端テーパ-
    バーリングパンチ　　DLCコート処理　-先端R　ジェクタタイプ-
    バーリングパンチ　　DLCコート処理　-先端Rタイプ-
    バーリングパンチ　　DLCコート処理　-先端テーパ　ジェクタタイプ-
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格------
    通常出荷日8日目3日目8日目8日目〜8日目8日目
    先端形状スクラップレスバーリングパンチスクラップレスバーリングパンチバーリングパンチバーリングパンチバーリングパンチバーリングパンチ
    ジェクタ有無無無無有無有
    よく一緒に購入される商品

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    バーリングパンチカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    プレス金型部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
