プレス金型部品技術窓口
ストリッパ固定用パイロットパンチ先端R・テーパ一体・ツバマイナス公差－TiCN・HW・DLC・NW−
- 規格拡大
滑らかな先端形状と高精度の全長公差を併せ持つことが特長のR・テーパ一体型パイロ...
詳細情報を確認する未確定：候補が97型番あります。
商品情報
関連ページ
外形図・製品仕様
| D | Ra |
|---|---|
| 1.6 2.0 2.5 | R≦0.2 |
| 3～ | R≦0.5 |
RT（※）先端には危険防止のため丸みをつけてあります。
先端を鋭角のままにする場合はRT0とご指定ください。
（HWコーティング・NWコーティングはRT0不可）
| 材質 硬度 | 型式 | |||
|---|---|---|---|---|
| TiCNコーティング 表面硬度3000HV | HWコーティング 表面硬度3000HV | DLC コーティング 表面硬度3000HV以上 | NW コーティング 表面硬度3000HV以上 | |
| SKH51相当 61～64HRC | H-HTFPRF | HW-HTFPRF | N-HTFPRF | NW-HTFPRF |
| 粉末ハイス鋼 64～67HRC | H-PTFPRF | HW-PTFPRF | N-PTFPRF | NW-PTFPRF |
規格表
| 型式 | 指定0.1mm単位 | 指定0.01mm単位 （ラップ仕上げ0.001mm単位） | B | H | |||
|---|---|---|---|---|---|---|---|
| Type | D | L | min. P max. | ||||
| SKH51相当 粉末ハイス鋼 SKH51相当 粉末ハイス鋼 | TiCNコーティング H-HTFPRF H-PTFPRF DLCコーティング N-HTFPRF N-PTFPRF | HWコーティング HW-HTFPRF HW-PTFPRF NWコーティング NW-HTFPRF NW-PTFPRF | 1.6 | 10.0～40.0 | 1.00～1.59 | （4） | 2.6 |
| 2.0 | 1.00～1.99 | 3.0 | |||||
| 2.5 | 1.50～2.49 | 3.5 | |||||
| 3 | 2.00～2.99 | 5 | |||||
| 4 | 2.00～3.99 | 7 | |||||
| 5 | 2.00～4.99 | 8 | |||||
| 6 | 2.50～5.99 | 9 | |||||
| 8 | 5.00～7.99 | 11 | |||||
P＞D-0.03ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
コーティング処理はシャンク部にもごく薄いコーティング層が形成されます。
B（4）L＜12の場合、先端長さBは2mmとなります。
（Y）先端Yの長さ＝0.6+
注文例
出荷日
• DLCコーティング・NWコーティング
型番確定後、右部に表示される「価格を確認」を押してお見積りください
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
詳細情報
基本情報
滑らかな先端形状と高精度の全長公差を併せ持つことが特長のR・テーパ一体型パイロットパンチに、TiCN系・DLC系の各種コーティングを施しています。HW/NWコーティングはWPC®処理を併用することでコーティングの耐久性を向上させています。

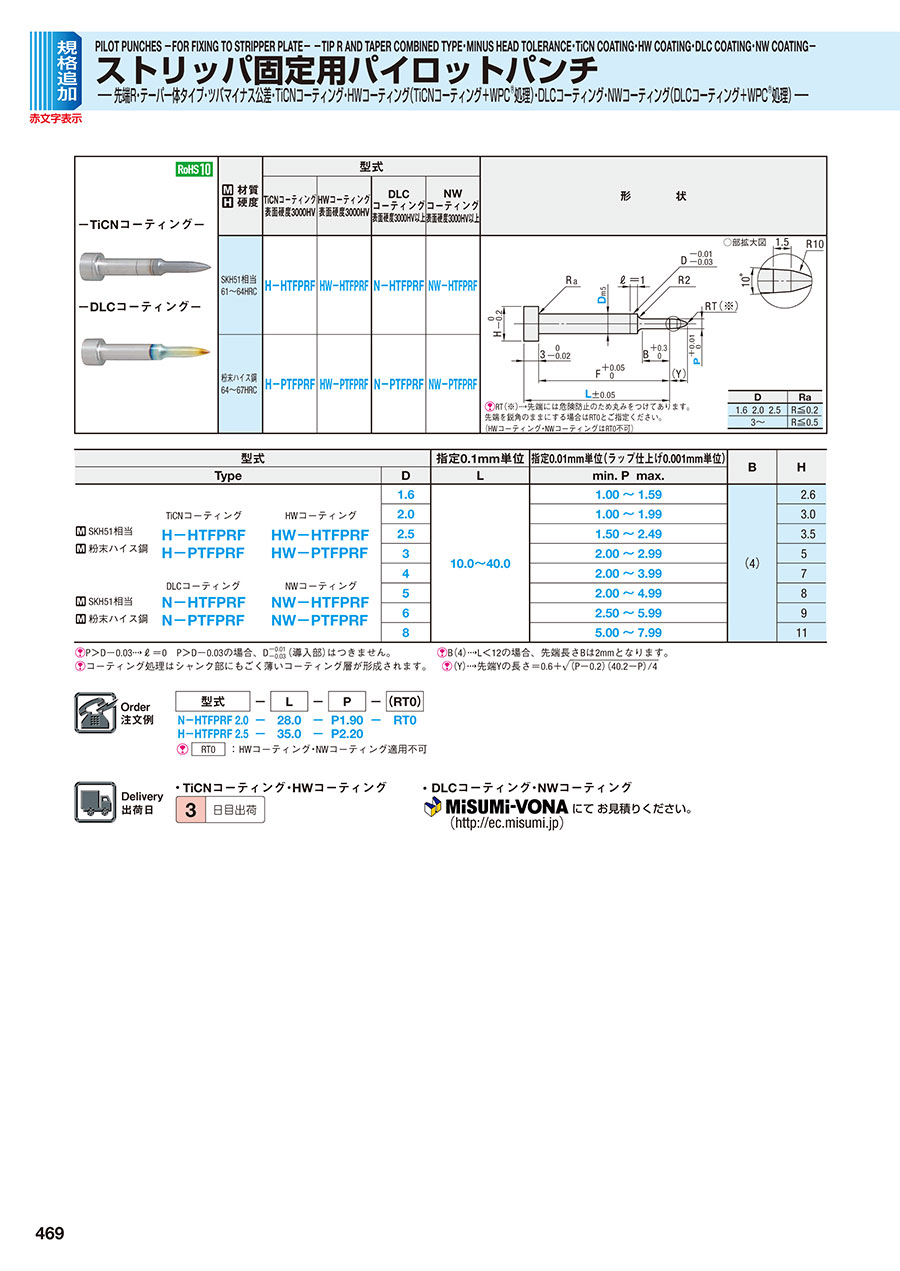

カタログ
ストリッパ固定用パイロットパンチ先端R・テーパ一体・ツバマイナス公差－TiCN・HW・DLC・NW−のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qパイロットパンチの先端の危険防止のための丸みはどのような加工になりますか？
A
P寸が8mm以下の場合は先端が直径0.1mm以下の平面になるように加工しています。8mmより大きい場合は直径0.1mｍ狙いとなります。
