型式		L									指定0.01mm単位	H	T
型式											指定0.01mm単位
Type	呼び径										min. P max.
Type	呼び径										min. P max.
N-SHC N-PHC	4	40	50	60	70	80					3.00～ 4.00	7	5
	5	40	50	60	70	80					4.00～ 5.00	8
	6	40	50	60	70	80					5.00～ 6.00	9
	8	40	50	60	70	80	90	100			6.00～ 8.00	11
	10	40	50	60	70	80	90	100			8.00～ 10.00	13
	13	40	50	60	70	80	90	100	110	120	10.00～ 13.00	16
	16	40	50	60	70	80	90	100	110	120	13.00～ 16.00	19
	20	40	50	60	70	80	90	100	110	120	16.00～ 20.00	23
	25	40	50	60	70	80	90	100	110	120	20.00～ 25.00	28

呼び径はD寸加工前のブランク外径寸法です。

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

P.1771

型番リスト

表示件数

型番

N-PHC4-[40-80/10]-P[3-4/0.01]

N-PHC4-LC[20-80/0.1]-P[3-4/0.01]

N-PHC4-LCT[20-80/0.1]-P[3-4/0.01]

N-PHC4-LMT[20-80/0.1]-P[3-4/0.01]

N-PHC5-[40-80/10]-P[4-5/0.01]

N-PHC5-LC[20-80/0.1]-P[4-5/0.01]

N-PHC5-LCT[20-80/0.1]-P[4-5/0.01]

N-PHC5-LMT[20-80/0.1]-P[4-5/0.01]

N-PHC6-[40-80/10]-P[5-6/0.01]

N-PHC6-LC[20-80/0.1]-P[5-6/0.01]

N-PHC6-LCT[20-80/0.1]-P[5-6/0.01]

N-PHC6-LMT[20-80/0.1]-P[5-6/0.01]

N-PHC8-[40-100/10]-P[6-8/0.01]

N-PHC8-LC[20-100/0.1]-P[6-8/0.01]

N-PHC8-LCT[20-100/0.1]-P[6-8/0.01]

N-PHC8-LMT[20-100/0.1]-P[6-8/0.01]

N-PHC10-[40-100/10]-P[8-10/0.01]

N-PHC10-LC[20-100/0.1]-P[8-10/0.01]

N-PHC10-LCT[20-100/0.1]-P[8-10/0.01]

N-PHC10-LMT[20-100/0.1]-P[8-10/0.01]

N-PHC13-[40-120/10]-P[10-13/0.01]

N-PHC13-LC[20-120/0.1]-P[10-13/0.01]

N-PHC13-LCT[20-120/0.1]-P[10-13/0.01]

N-PHC13-LMT[20-120/0.1]-P[10-13/0.01]

N-PHC16-[40-120/10]-P[13-16/0.01]

N-PHC16-LC[20-120/0.1]-P[13-16/0.01]

N-PHC16-LCT[20-120/0.1]-P[13-16/0.01]

N-PHC16-LMT[20-120/0.1]-P[13-16/0.01]

N-PHC20-[40-120/10]-P[16-20/0.01]

N-PHC20-LC[20-120/0.1]-P[16-20/0.01]

N-PHC20-LCT[20-120/0.1]-P[16-20/0.01]

N-PHC20-LMT[20-120/0.1]-P[16-20/0.01]

N-PHC25-[40-120/10]-P[20-25/0.01]

N-PHC25-LC[20-120/0.1]-P[20-25/0.01]

N-PHC25-LCT[20-120/0.1]-P[20-25/0.01]

N-PHC25-LMT[20-120/0.1]-P[20-25/0.01]

N-SHC4-[40-80/10]-P[3-4/0.01]

N-SHC4-LC[20-80/0.1]-P[3-4/0.01]

N-SHC4-LCT[20-80/0.1]-P[3-4/0.01]

N-SHC4-LMT[20-80/0.1]-P[3-4/0.01]

N-SHC5-[40-80/10]-P[4-5/0.01]

N-SHC5-LC[20-80/0.1]-P[4-5/0.01]

N-SHC5-LCT[20-80/0.1]-P[4-5/0.01]

N-SHC5-LMT[20-80/0.1]-P[4-5/0.01]

N-SHC6-[40-80/10]-P[5-6/0.01]

N-SHC6-LC[20-80/0.1]-P[5-6/0.01]

N-SHC6-LCT[20-80/0.1]-P[5-6/0.01]

N-SHC6-LMT[20-80/0.1]-P[5-6/0.01]

N-SHC8-[40-100/10]-P[6-8/0.01]

N-SHC8-LC[20-100/0.1]-P[6-8/0.01]

N-SHC8-LCT[20-100/0.1]-P[6-8/0.01]

N-SHC8-LMT[20-100/0.1]-P[6-8/0.01]

N-SHC10-[40-100/10]-P[8-10/0.01]

N-SHC10-LC[20-100/0.1]-P[8-10/0.01]

N-SHC10-LCT[20-100/0.1]-P[8-10/0.01]

N-SHC10-LMT[20-100/0.1]-P[8-10/0.01]

N-SHC13-[40-120/10]-P[10-13/0.01]

N-SHC13-LC[20-120/0.1]-P[10-13/0.01]

N-SHC13-LCT[20-120/0.1]-P[10-13/0.01]

N-SHC13-LMT[20-120/0.1]-P[10-13/0.01]

材質

No.（呼び径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

LCT(ツバ厚公差変更+全長変更)

(mm)

LMT(ツバ厚公差変更+全長変更)

(mm)

RoHS?

最小発注数量

粉末ハイス鋼	4	3 ～ 4	40 ～ 80	-	-	-	10	1個
粉末ハイス鋼	4	3 ～ 4	-	20 ～ 80	-	-	10	1個
粉末ハイス鋼	4	3 ～ 4	-	-	20 ～ 80	-	10	1個
粉末ハイス鋼	4	3 ～ 4	-	-	-	20 ～ 80	10	1個
粉末ハイス鋼	5	4 ～ 5	40 ～ 80	-	-	-	10	1個
粉末ハイス鋼	5	4 ～ 5	-	20 ～ 80	-	-	10	1個
粉末ハイス鋼	5	4 ～ 5	-	-	20 ～ 80	-	10	1個
粉末ハイス鋼	5	4 ～ 5	-	-	-	20 ～ 80	10	1個
粉末ハイス鋼	6	5 ～ 6	40 ～ 80	-	-	-	10	1個
粉末ハイス鋼	6	5 ～ 6	-	20 ～ 80	-	-	10	1個
粉末ハイス鋼	6	5 ～ 6	-	-	20 ～ 80	-	10	1個
粉末ハイス鋼	6	5 ～ 6	-	-	-	20 ～ 80	10	1個
粉末ハイス鋼	8	6 ～ 8	40 ～ 100	-	-	-	10	1個
粉末ハイス鋼	8	6 ～ 8	-	20 ～ 100	-	-	10	1個
粉末ハイス鋼	8	6 ～ 8	-	-	20 ～ 100	-	10	1個
粉末ハイス鋼	8	6 ～ 8	-	-	-	20 ～ 100	10	1個
粉末ハイス鋼	10	8 ～ 10	40 ～ 100	-	-	-	10	1個
粉末ハイス鋼	10	8 ～ 10	-	20 ～ 100	-	-	10	1個
粉末ハイス鋼	10	8 ～ 10	-	-	20 ～ 100	-	10	1個
粉末ハイス鋼	10	8 ～ 10	-	-	-	20 ～ 100	10	1個
粉末ハイス鋼	13	10 ～ 13	40 ～ 120	-	-	-	10	1個
粉末ハイス鋼	13	10 ～ 13	-	20 ～ 120	-	-	10	1個
粉末ハイス鋼	13	10 ～ 13	-	-	20 ～ 120	-	10	1個
粉末ハイス鋼	13	10 ～ 13	-	-	-	20 ～ 120	10	1個
粉末ハイス鋼	16	13 ～ 16	40 ～ 120	-	-	-	10	1個
粉末ハイス鋼	16	13 ～ 16	-	20 ～ 120	-	-	10	1個
粉末ハイス鋼	16	13 ～ 16	-	-	20 ～ 120	-	10	1個
粉末ハイス鋼	16	13 ～ 16	-	-	-	20 ～ 120	10	1個
粉末ハイス鋼	20	16 ～ 20	40 ～ 120	-	-	-	10	1個
粉末ハイス鋼	20	16 ～ 20	-	20 ～ 120	-	-	10	1個
粉末ハイス鋼	20	16 ～ 20	-	-	20 ～ 120	-	10	1個
粉末ハイス鋼	20	16 ～ 20	-	-	-	20 ～ 120	10	1個
粉末ハイス鋼	25	20 ～ 25	40 ～ 120	-	-	-	10	1個
粉末ハイス鋼	25	20 ～ 25	-	20 ～ 120	-	-	10	1個
粉末ハイス鋼	25	20 ～ 25	-	-	20 ～ 120	-	10	1個
粉末ハイス鋼	25	20 ～ 25	-	-	-	20 ～ 120	10	1個
SKH51相当	4	3 ～ 4	40 ～ 80	-	-	-	10	1個
SKH51相当	4	3 ～ 4	-	20 ～ 80	-	-	10	1個
SKH51相当	4	3 ～ 4	-	-	20 ～ 80	-	10	1個
SKH51相当	4	3 ～ 4	-	-	-	20 ～ 80	10	1個
SKH51相当	5	4 ～ 5	40 ～ 80	-	-	-	10	1個
SKH51相当	5	4 ～ 5	-	20 ～ 80	-	-	10	1個
SKH51相当	5	4 ～ 5	-	-	20 ～ 80	-	10	1個
SKH51相当	5	4 ～ 5	-	-	-	20 ～ 80	10	1個
SKH51相当	6	5 ～ 6	40 ～ 80	-	-	-	10	1個
SKH51相当	6	5 ～ 6	-	20 ～ 80	-	-	10	1個
SKH51相当	6	5 ～ 6	-	-	20 ～ 80	-	10	1個
SKH51相当	6	5 ～ 6	-	-	-	20 ～ 80	10	1個
SKH51相当	8	6 ～ 8	40 ～ 100	-	-	-	10	1個
SKH51相当	8	6 ～ 8	-	20 ～ 100	-	-	10	1個
SKH51相当	8	6 ～ 8	-	-	20 ～ 100	-	10	1個
SKH51相当	8	6 ～ 8	-	-	-	20 ～ 100	10	1個
SKH51相当	10	8 ～ 10	40 ～ 100	-	-	-	10	1個
SKH51相当	10	8 ～ 10	-	20 ～ 100	-	-	10	1個
SKH51相当	10	8 ～ 10	-	-	20 ～ 100	-	10	1個
SKH51相当	10	8 ～ 10	-	-	-	20 ～ 100	10	1個
SKH51相当	13	10 ～ 13	40 ～ 120	-	-	-	10	1個
SKH51相当	13	10 ～ 13	-	20 ～ 120	-	-	10	1個
SKH51相当	13	10 ～ 13	-	-	20 ～ 120	-	10	1個
SKH51相当	13	10 ～ 13	-	-	-	20 ～ 120	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

基本情報

基本情報

低摩擦係数が特長のDLCコーティングを施したストレートパンチです。アルミのピアス加工等で有効です。

ご注意

DLCコーティング範囲はL寸によって異なります。
[L寸40mm以下]P寸部を全範囲コーティングします。
[L寸40mmより大きいサイズ]刃先端面より20mmにコーティングをします。

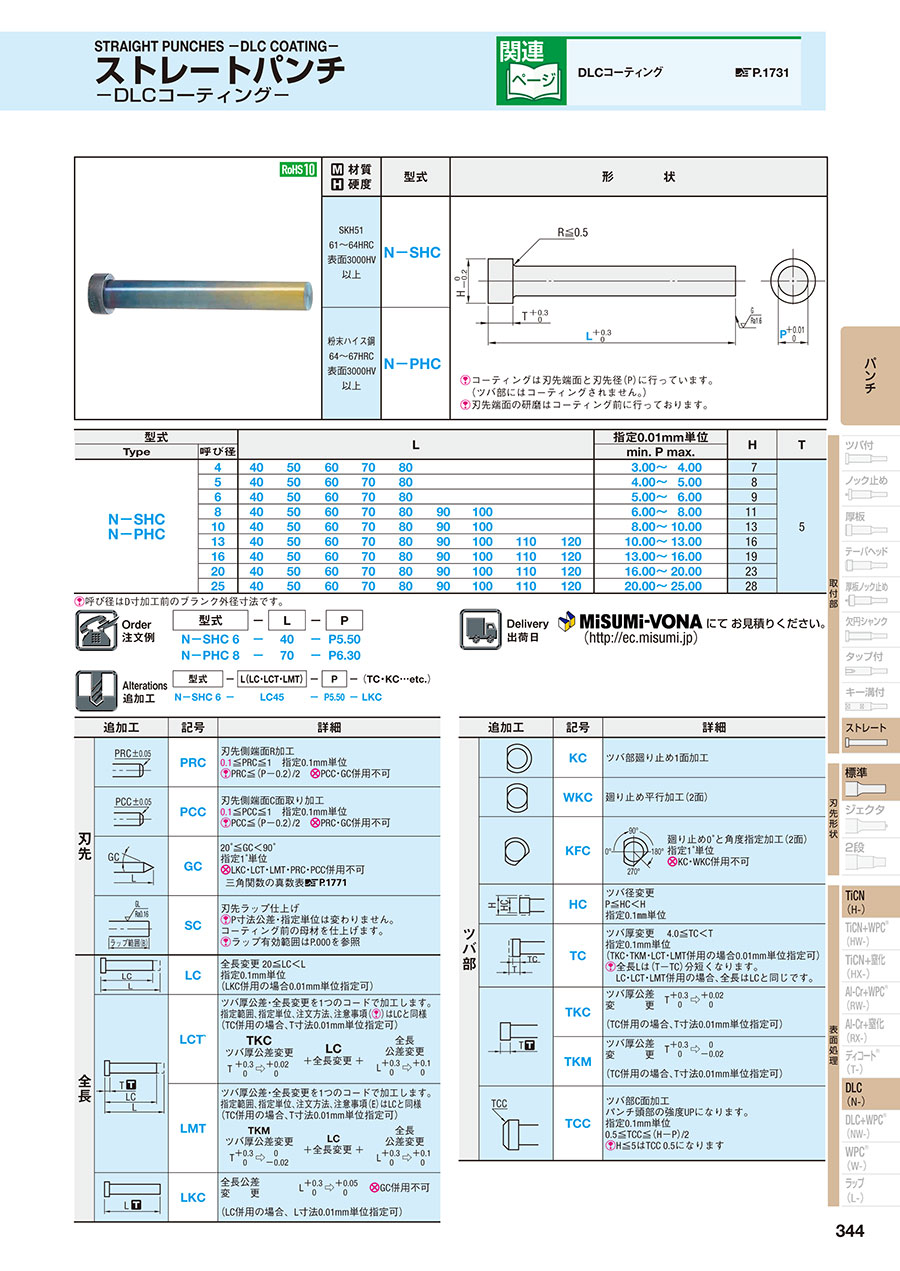

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
