ボールガイドポストセット-固定ストッパ・アルミ製ボールリテーナ- 高剛性タイプ

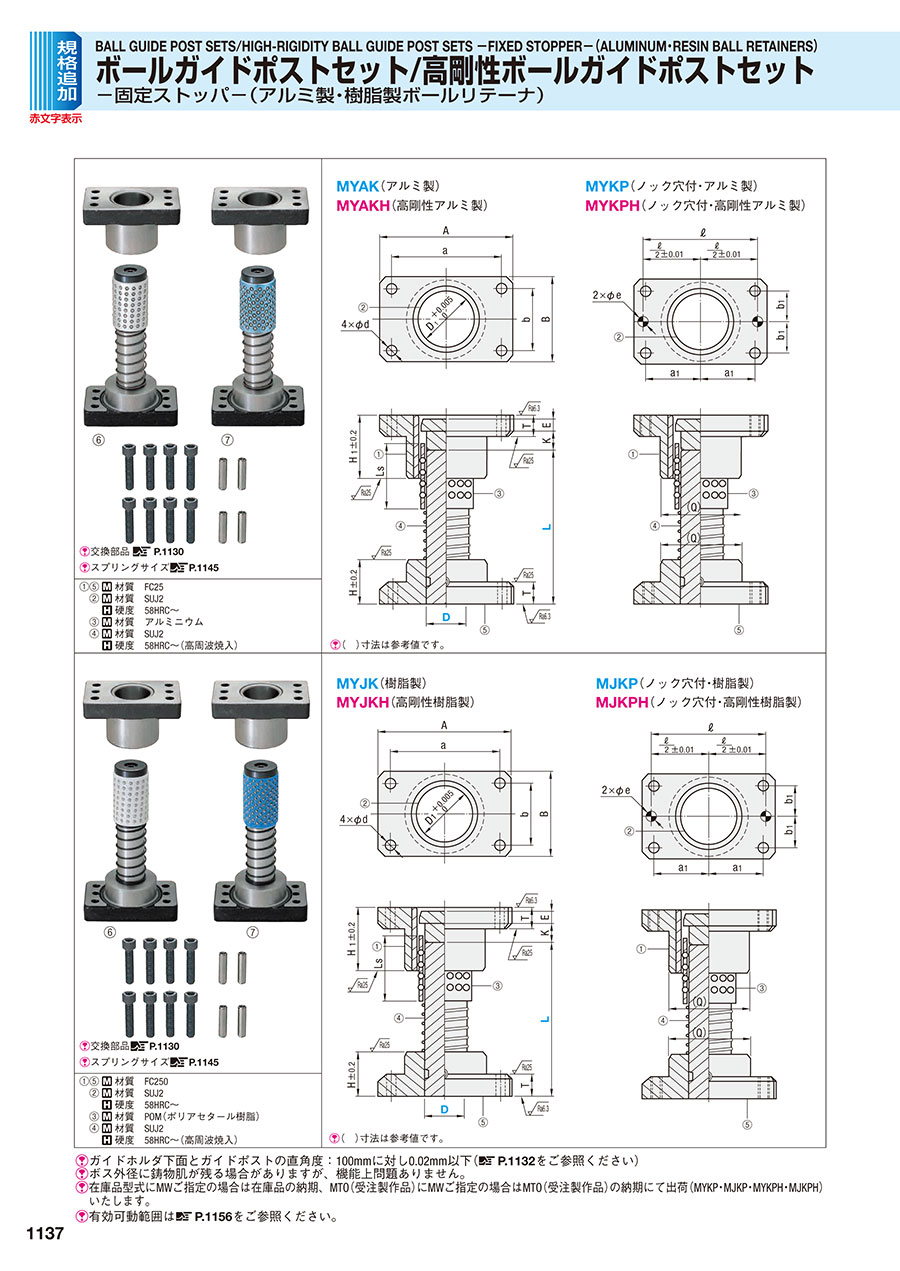

カタログ |P.1137

規格拡大
価格改定

4.5

平均満足度4.5

この商品のレビューをみる（4件）

この商品のFAQをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールガイドポストセット-可動ストッパ・アルミ製ボールリテーナ- スタンダードタイプ

4.4

通常価格(税別)： 3,119円 (税込価格：3,431円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールガイドポストセット-固定ストッパ・アルミ製ボールリテーナ- スタンダードタイプ

4.6

通常価格(税別)： 3,885円 (税込価格：4,274円)

通常出荷日：在庫品1日目

固定ストッパ・アルミ製ボールリテーナのボールガイドポストセットです。

詳細情報を確認する

ガイド種別
ボールガイド(アルミ製リテーナ)
給油/無給油
無給油

無料3D-CADライブラリー申し込み受付中

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

（）寸法は参考値です。
交換部品 P.1130
スプリングサイズ P.1145

（1）（5）	材質 FC25
（2）	材質 SUJ2
	硬度 58HRC～
（3）	材質アルミニウム
（4）	材質 SUJ2
	硬度 58HRC～（高周波焼入）

ガイドホルダ下面とガイドポストの直角度：100mmに対し0.02mm以下（ P.1132をご参照ください）
ボス外径に鋳物肌が残る場合がありますが、機能上問題ありません。
在庫品型式にMWご指定の場合は在庫品の納期、MTO（受注製作品）にMWご指定の場合はMTO（受注製作品）の納期にて出荷（MYKP・MJKP・MYKPH・MJKPH）いたします。
有効可動範囲は P.1156をご参照ください。

ガイドポストの止めネジは一度緩めると再締付時軸力が低下するため、基本的に緩めないでご使用ください。
止めネジを緩めて再度締結する場合はロックタイトの塗布を推奨します。

規格表

D	D₁	A	B	a	b	d	H	H₁	T	（Q）	K	E	Ls	ℓ	a₁	b₁	eH7		（6）付属ボルト	（7）付属ノックピン
25	31	84	48	66	30	9	30	50	20	46	20	5	50	66	33	15	8	+0.015 0	CB8-35	MSTM8-30
32	40	100	58	76	36	11	40	60	20	56	25	5	60	76	38	18	8		CB10-40	MSTM8-30
38	48	130	75	100	44	11	50	70	25	73	30	10	70	100	50	22	10		CB10-45	MSTM10-40
50	60	155	90	125	60	14	65	90	25	87	40	10	90	125	62.5	30	10		CB12-50	MSTM10-40
60	70	190	120	150	80	18	75	100	30	116	50	15	100	150	75	40	13	+0.018 0	CB16-60	MSTM13-50

型式		L
Type	D	L
MYAKH MYKPH	25	90	100	110	120	130	140	150	160	170	180	200
	32			110	120	130	140	150	160	170	180	200	220	240	260
	38					130	140	150	160	170	180	200	220	240	260	300
	50									170	180	200	220	240	260	300	350
	60											200	220	240	260	300	350

型式の最後にMWをご指定いただいた場合、ノックピン落下防止用ワッシャ（ P.1145）を付属し出荷いたします（MYKP・MJKP・MYKPH・MJKPHの在庫品・MTO（受注製作品）ともに適用）。MWご指定による出荷日の変更はございません。該当するMWは追加工欄をご参照ください。

注文例


型式	-	L	-	（MW）
MYAKH 32	-	110

出荷日

追加工


型式	-	L（LC）	-	（M・B・H・N・C…etc.）
MYKPH 25	-	LC75

P.1131

型番リスト

表示件数

型番

ノック穴

D(ポスト径)

(mm)

L(ポスト長)

(mm)

LC(ポスト長変更)

(mm)

最小発注数量

無	25	90 ～ 200	-	1個
無	25	-	75 ～ 199	1個
無	32	110 ～ 260	-	1個
無	32	-	95 ～ 259	1個
無	38	130 ～ 300	-	1個
無	38	-	120 ～ 299	1個
無	50	170 ～ 350	-	1個
無	50	-	165 ～ 349	1個
無	60	200 ～ 350	-	1個
無	60	-	170 ～ 349	1個
有	25	90 ～ 200	-	1個
有	25	-	75 ～ 199	1個
有	32	110 ～ 260	-	1個
有	32	-	95 ～ 259	1個
有	38	130 ～ 300	-	1個
有	38	-	120 ～ 299	1個
有	50	170 ～ 350	-	1個
有	50	-	165 ～ 349	1個
有	60	200 ～ 350	-	1個
有	60	-	170 ～ 349	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	7日目
- ( - )	7日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	7日目
- ( - )	7日目

詳細情報

基本情報

基本情報

固定ストッパ・アルミ製ボールリテーナのボールガイドポストセットです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールガイドポストセット-固定ストッパ・アルミ製ボールリテーナ- 高剛性タイプのレビュー

4.5平均満足度：4.54件のレビュー

星5
75%
星4
0%
星3
25%
星2
0%
星1
0%

金型用

満足度：5.02022/12/07

この商品は自社の金型の工程で使用しています。板金用の金型のガイドポストセットとして問題なく使えています。精度も良いですし...もっと読む

0人が参考にしています。

交換品として使用しています

満足度：5.02022/07/06

熱間の鍛造、プレス品を製作しているので、その機械に取り付けて使用しています。高温で使用するのでボールリテーナ部分が破損す...もっと読む

0人が参考にしています。

プレス金型

満足度：3.02019/04/03

客先の指定で購入しましたがもう少し価格が抑えられると助かります。

0人が参考にしています。

金型のポスト

満足度：5.02018/07/27

取付ネジも付属し、ノックピンの精度もよく、納品された直後から金型に組み込みやすく非常に良い商品だと思います。性能的にも期...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Qボールリテーナーがブシュから抜ける事がありますが、対策を教えて欲しい。

バネの終圧が強いことが考えられます。ばね定数と密着長はこちらをご参照ください。
また、バネの荷重がリテーナにかからない様リテーナ上がり防止リングがございます。詳しくはRWR（ローラガイド用）もしくはRWB（ボールガイド用)をご参照ください。

Qポスト・ブシュ・リテーナの寿命を教えて欲しい。

型の加工精度、組立精度、プレス加工時の荷重等で寿命が大きく異なりますので一概にお答えする事は出来ません。

Q稼働中のガイドポスト・ブシュの潤滑はどのようにしたら良いか教えて欲しい。

ローラーガイドポストセットにはローラーガイド用のグリス（MGS)をご参照ください。
ボールガイドは、市販のグリスやマシン油などをメンテナンス時にポストに塗布してご使用ください。
