ボールガイドポストセット-可動ストッパ・アルミ製ボールリテーナ- 高剛性タイプ

カタログ |P.1135

規格拡大
価格改定

4.3

平均満足度4.3

この商品のレビューをみる（3件）

この商品のFAQをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールガイドポストセット-可動ストッパ・アルミ製ボールリテーナ- スタンダードタイプ

4.4

通常価格(税別)： 3,119円 (税込価格：3,431円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールガイドポストセット-固定ストッパ・アルミ製ボールリテーナ- 高剛性タイプ

4.5

通常出荷日：6 日目～

可動ストッパ・アルミ製ボールリテーナのボールガイドポストセットです。

詳細情報を確認する

ガイド種別
ボールガイド(アルミ製リテーナ)
給油/無給油
無給油

無料3D-CADライブラリー申し込み受付中

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

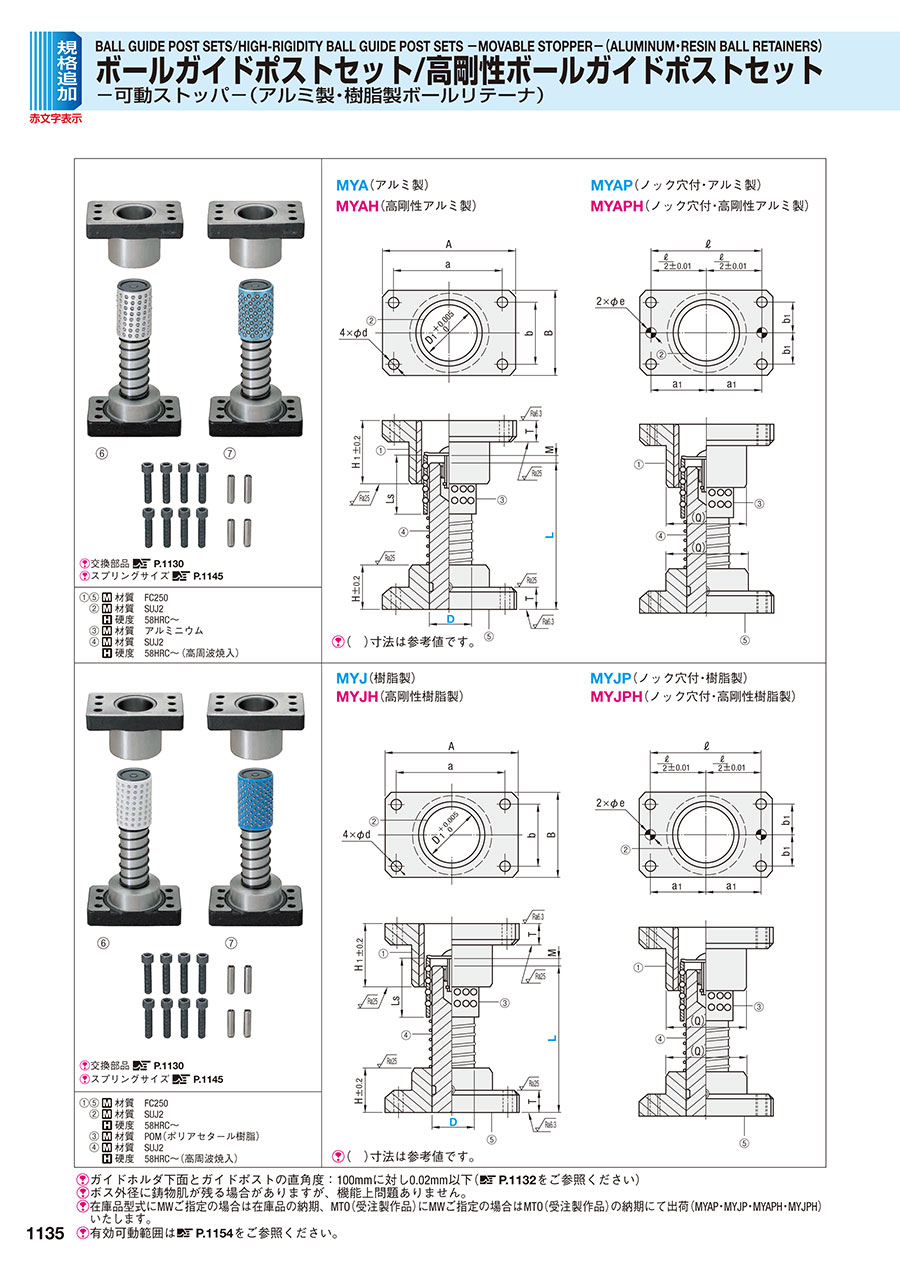

外形図・製品仕様

（）寸法は参考値です。
交換部品 P.1130
スプリングサイズ P.1145

（1）（5）	材質 FC250
（2）	材質 SUJ2
	硬度 58HRC～
（3）	材質アルミニウム
（4）	材質 SUJ2
	硬度 58HRC～（高周波焼入）

ガイドホルダ下面とガイドポストの直角度：100mmに対し0.02mm以下（ P.1132をご参照ください）
ボス外径に鋳物肌が残る場合がありますが、機能上問題ありません。
在庫品型式にMWご指定の場合は在庫品の納期、MTO（受注製作品）にMWご指定の場合はMTO（受注製作品）の納期にて出荷（MYAP・MYJP・MYAPH・MYJPH）いたします。
有効可動範囲は P.1154をご参照ください。

ガイドポストの止めネジは一度緩めると再締付時軸力が低下するため、基本的に緩めないでご使用ください。
止めネジを緩めて再度締結する場合はロックタイトの塗布を推奨します。

規格表

D	D₁	A	B	a	b	d	H	H₁	T	（Q）	Ls	M	ℓ	a₁	b₁	eH7		（6）付属ボルト	（7）付属ノックピン
20	26	74	44	56	30	6.6	30	50	15	42	50	0～20	56	28	15	6	+0.012 0	CB6-30	MSTM6-20
25	31	84	48	66	30	9	30	50	20	46	50	0～20	66	33	15	8	+0.015 0	CB8-35	MSTM8-30
32	40	100	58	76	36	11	40	60	20	56	60	0～25	76	38	18	8		CB10-40	MSTM8-30
38	48	130	75	100	44	11	50	70	25	73	70	0～29	100	50	22	10		CB10-45	MSTM10-40
50	60	155	90	125	60	14	65	90	25	87	90	0～42	125	62.5	30	10		CB12-50	MSTM10-40

型式		L
Type	D	L
MYAH MYAPH	20	90	100	110	120	130	140	150	160
	25	90	100	110	120	130	140	150	160	170	180	200
	32			110	120	130	140	150	160	170	180	200	220	240	260
	38					130	140	150	160	170	180	200	220	240	260	300
	50									170	180	200	220	240	260	300	350

型式の最後にMWをご指定いただいた場合、ノックピン落下防止用ワッシャ（ P.1145）を付属し出荷いたします（MYAP・MYJP・MYAPH・MYJPHの在庫品・MTO（受注製作品）ともに適用）。MWご指定による出荷日の変更はございません。該当するMWは追加工欄をご参照ください。

注文例


型式	-	L
MYAPH25	-	90

出荷日

追加工


型式	-	L（LC）	-	（M・B・H・N・C・・・etc）
MYAPH25	-	LC75

P.1131

型番リスト

表示件数

型番

ノック穴

D(ポスト径)

(mm)

L(ポスト長)

(mm)

LC(ポスト長変更)

(mm)

最小発注数量

無	20	90 ～ 160	-	1個
無	20	-	75 ～ 159	1個
無	25	200	-	1個
無	25	90 ～ 180	-	1個
無	25	-	75 ～ 199	1個
無	32	110 ～ 260	-	1個
無	32	-	95 ～ 259	1個
無	38	130 ～ 300	-	1個
無	38	-	120 ～ 299	1個
無	50	170 ～ 350	-	1個
無	50	-	165 ～ 349	1個
有	20	90 ～ 160	-	1個
有	20	-	75 ～ 159	1個
有	25	90 ～ 200	-	1個
有	25	-	75 ～ 199	1個
有	32	110 ～ 260	-	1個
有	32	-	95 ～ 259	1個
有	38	130 ～ 300	-	1個
有	38	-	120 ～ 299	1個
有	50	170 ～ 350	-	1個
有	50	-	165 ～ 349	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

詳細情報

基本情報

基本情報

可動ストッパ・アルミ製ボールリテーナのボールガイドポストセットです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールガイドポストセット-可動ストッパ・アルミ製ボールリテーナ- 高剛性タイプのレビュー

4.3平均満足度：4.33件のレビュー

星5
67%
星4
0%
星3
33%
星2
0%
星1
0%

金型部材として

満足度：5.02018/08/18

太さや長さが各種揃えられており、カタログをみて自分の欲しいものを選定しやすいため、金型設計が捗ります。また納期も早いため...もっと読む

1人が参考にしています。

金型部品

満足度：5.02022/08/31

金型部品に使用。色が青で金型完成後金型そのものも　カッコいいです。

0人が参考にしています。

金型

満足度：3.02022/02/25

この商品は、名前の通りボールガイドとして金型に使用しています。使用感としては特に何も問題はないので、普通だと思います。も...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qボールリテーナーがブシュから抜ける事がありますが、対策を教えて欲しい。

バネの終圧が強いことが考えられます。ばね定数と密着長はこちらをご参照ください。
また、バネの荷重がリテーナにかからない様リテーナ上がり防止リングがございます。詳しくはRWR（ローラガイド用）もしくはRWB（ボールガイド用)をご参照ください。

Qポスト・ブシュ・リテーナの寿命を教えて欲しい。

型の加工精度、組立精度、プレス加工時の荷重等で寿命が大きく異なりますので一概にお答えする事は出来ません。

Q稼働中のガイドポスト・ブシュの潤滑はどのようにしたら良いか教えて欲しい。

ローラーガイドポストセットにはローラーガイド用のグリス（MGS)をご参照ください。
ボールガイドは、市販のグリスやマシン油などをメンテナンス時にポストに塗布してご使用ください。
