チェッキングフィクスチェア用栓ゲージ 段付・ゲージ長さ指定 二段目S寸h7タイプ
未確定：候補が3型番あります。
商品情報

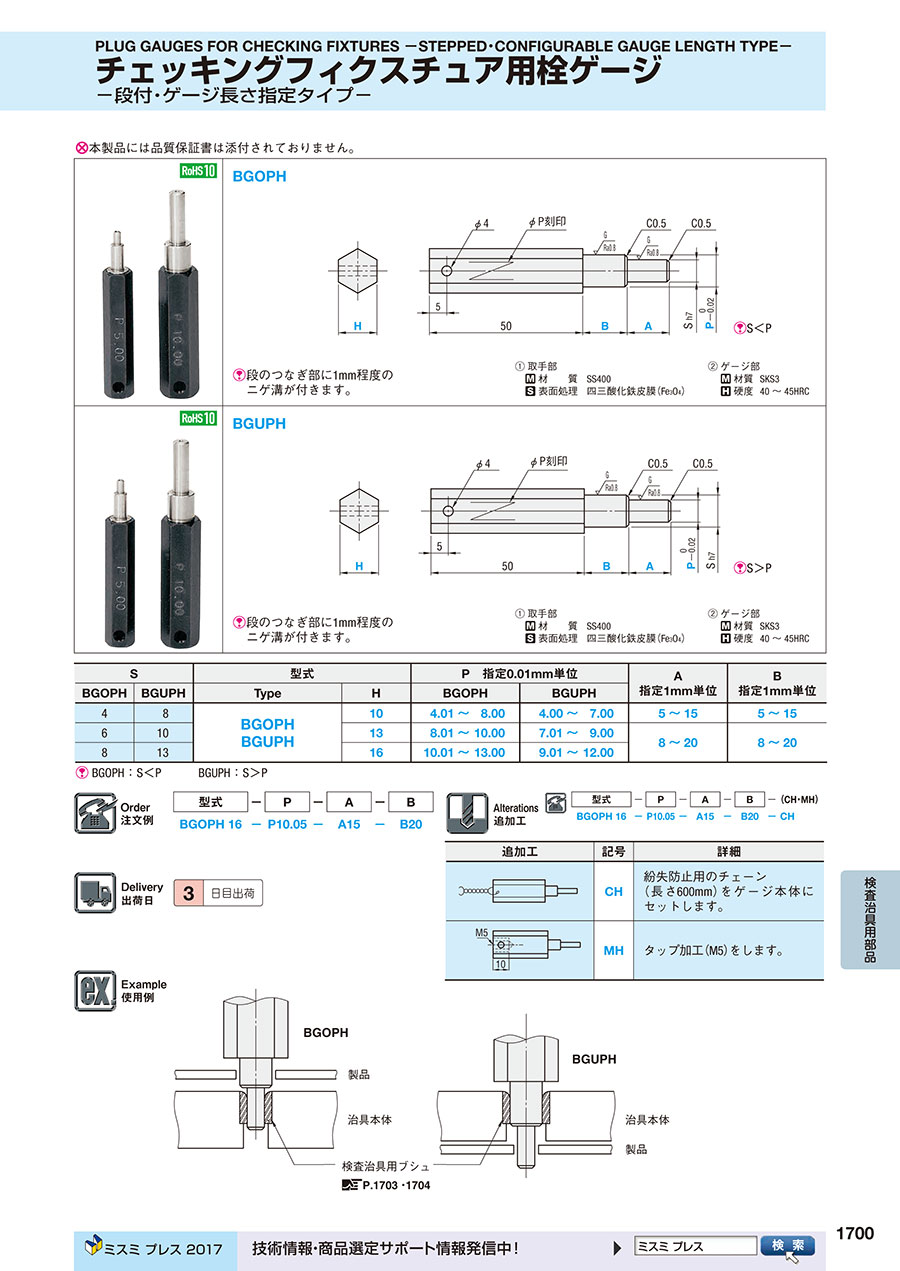

外形図・製品仕様
本製品には品質保証書は添付されておりません。
S＞P
段のつなぎ部に1mm程度のニゲ溝が付きます。
| ① | 取手部 | ② | ゲージ部 | |||
| 材質 | SS400 | 材質 | SKS3 | |||
| 表面処理 | 四三酸化鉄皮膜（Fe3O4） | 硬度 | 40 ～ 45HRC |
注文例
| S | 型式 | P 指定0.01mm単位 | A 指定1mm単位 | B 指定1mm単位 | |
|---|---|---|---|---|---|
| Type | H | ||||
| 8 | BGUPH | 10 | 4.00～7.00 | 5～15 | 5～15 |
| 10 | 13 | 7.01～9.00 | 8～20 | 8～20 | |
| 13 | 16 | 9.01～12.00 | |||
BGUPH：S＞P
注文例
| 型式 | - | P | - | A | - | B | |
| BGUPH 16 | - | P10.05 | - | A15 | - | B20 |
出荷日
追加工
| 型式 | - | P | - | A | - | B | - | （CH・MH） |
| BGUPH 16 | - | P10.05 | - | A15 | - | B20 | - | CH |
