精密級超硬ピンゲージ 大口径タイプ
- 通常単価(税別)
- -
- 税込単価
- -
大口径タイプの精密級超硬ピンゲージです。材質は取手部がアルミ、ゲージ部は超硬合...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
外形図・製品仕様
本製品には品質保証書を添付します。
| ① | 取手部 | ② | ゲージ部 | |||
| 材質 | アルミ | 材質 | V20 | |||
| 表面処理 | ブラックアルマイト | 硬度 | 88 ～ 89HRA | |||
規格表
| L | B | G | d | F | H | 型式 | P 指定0.001mm単位 | |
|---|---|---|---|---|---|---|---|---|
| Type | No. | |||||||
| 78 | 12 | 6 | 7 | 60 | 12 | VGOB （大口径タイプ） | 14 | 10.000～14.000 |
| 94 | 16 | 8 | 9 | 70 | 14 | 18 | 14.001～18.000 | |
| 98 | 12 | 12 | 17 | 24 | 18.001～24.000 | |||
注文例
出荷日
追加工
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |

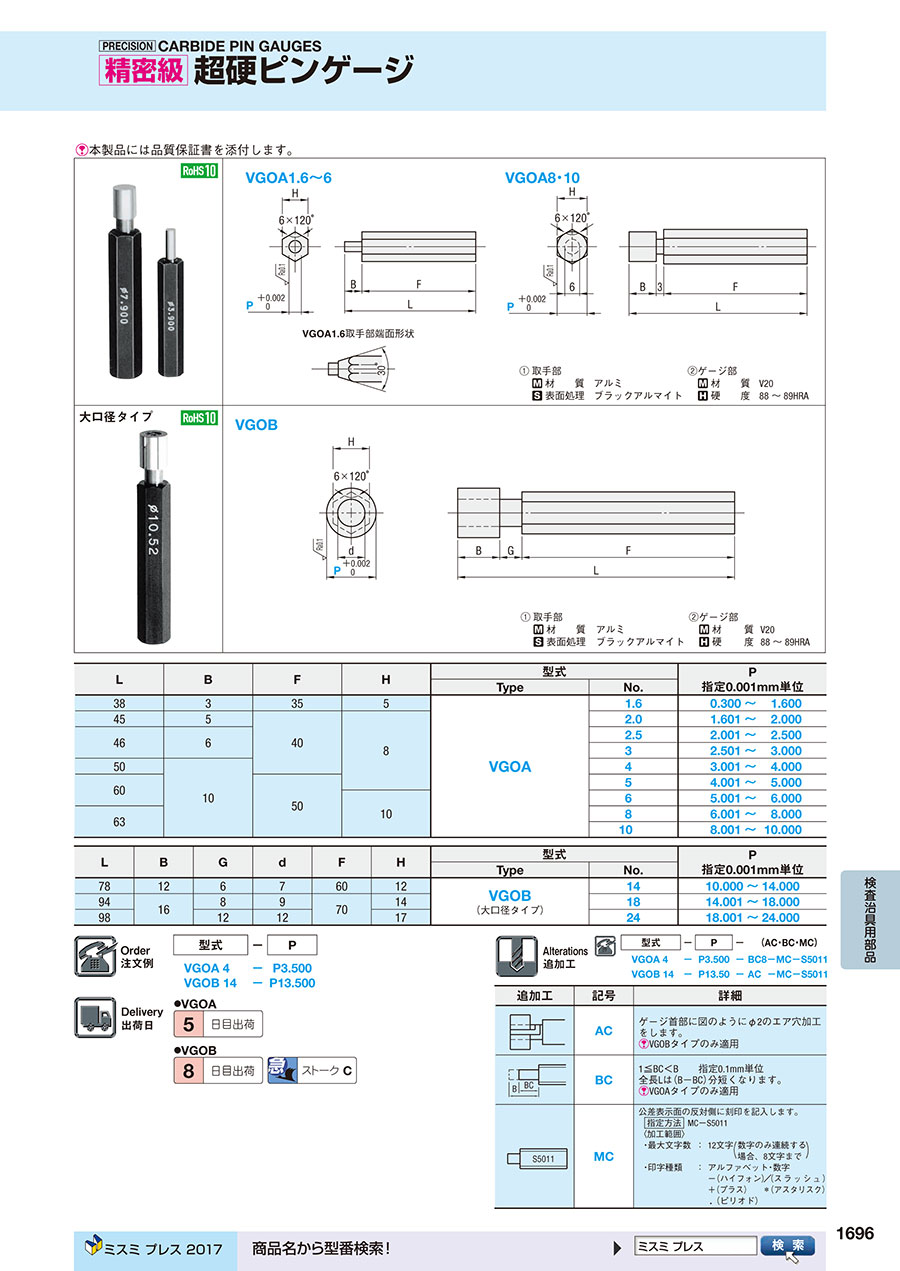

カタログ
