限界ゲージ 並級両口タイプ
- 通常単価(税別)
- -
- 税込単価
- -
並級両口タイプの限界ゲージです。材質は取手部がSS400、ゲージ部は合金工具鋼...
詳細情報を確認する未確定：候補が9型番あります。
商品情報

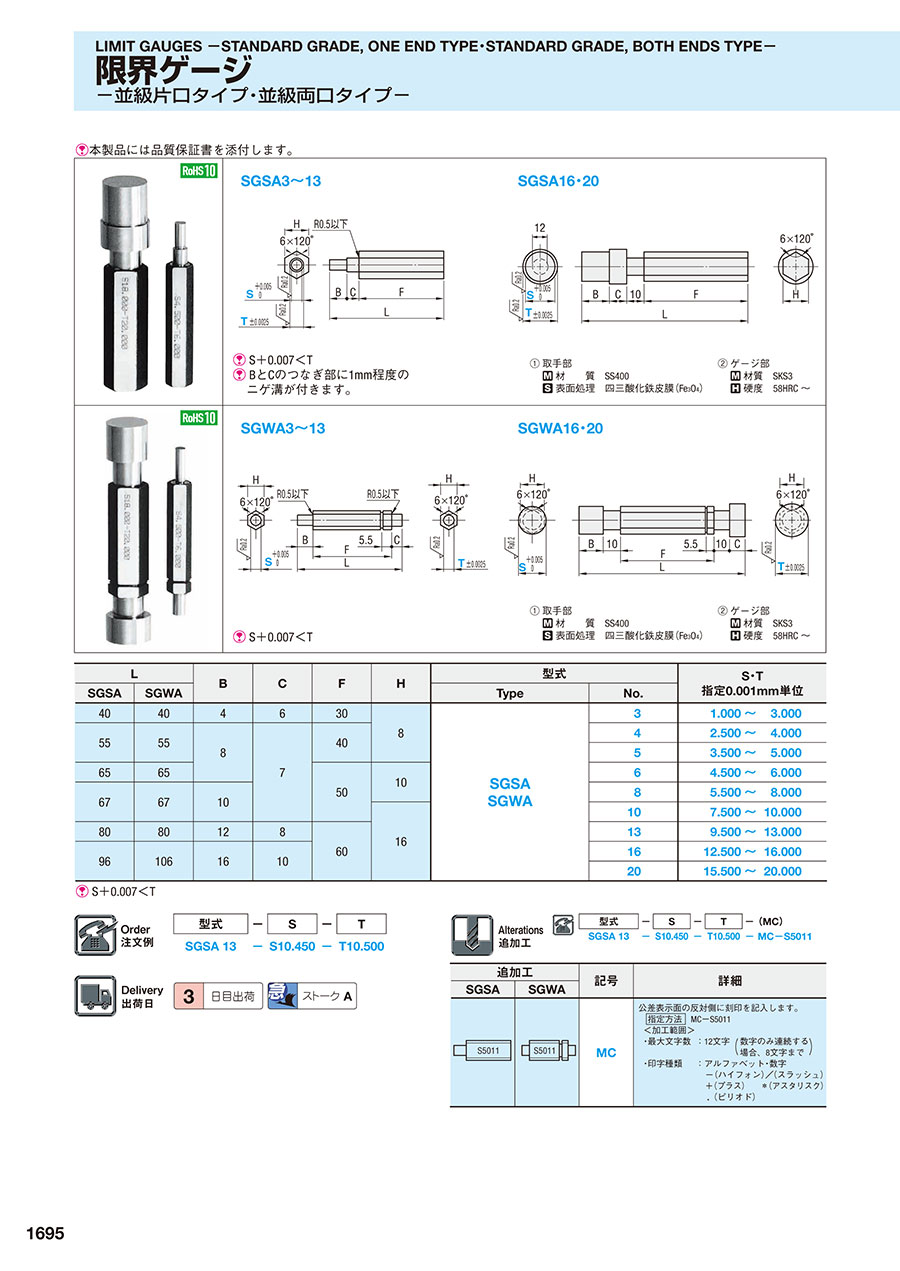

外形図・製品仕様
本製品には品質保証書を添付します。
S+0.007＜T
| ① | 取手部 | ② | ゲージ部 | |||
| 材質 | SS400 | 材質 | SKS3 | |||
| 表面処理 | 四三酸化鉄皮膜（Fe3O4） | 硬度 | 58HRC～ | |||
規格表
| L | B | C | F | H | 型式 | S・T 指定0.001mm単位 | |
|---|---|---|---|---|---|---|---|
| Type | No. | ||||||
| 40 | 4 | 6 | 30 | 8 | SGWA | 3 | 1.000～3.000 |
| 55 | 8 | 7 | 40 | 4 | 2.500～4.000 | ||
| 5 | 3.500～5.000 | ||||||
| 65 | 50 | 10 | 6 | 4.500～6.000 | |||
| 67 | 10 | 8 | 5.500～8.000 | ||||
| 16 | 10 | 7.500～10.000 | |||||
| 80 | 12 | 8 | 60 | 13 | 9.500～13.000 | ||
| 106 | 16 | 10 | 16 | 12.500～16.000 | |||
| 20 | 15.500～20.000 | ||||||
S+0.007＜T
注文例
| 型式 | - | S | - | T | |
| SGWA 13 | - | S10.450 | - | T10.500 |
出荷日
追加工
| 型式 | - | S | - | T | - | （MC） |
| SGWA 13 | - | S10.450 | - | T10.500 | - | MC-S5011 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
限界ゲージ 並級両口タイプのレビュー
検査
4
4.02016/10/07
任意の寸法のピンゲージが必要なため購入しました。
千分台まで選択可能なので非常に助かります。
任意の位置に溝入れを選択で...もっと読む
1人が参考にしています。
加工穴の検査
3
3.02019/09/25
加工穴の通り止りゲージの方が使い安いので、ピンゲージではなくこちらを購入しました。先端がエッジで仕上がっているため、挿入...もっと読む
0人が参考にしています。
