      ミスミ

      仕上げプレート-ALP材-

      仕上げプレート-ALP材- ALP-[25-500/1]-[25,40,60,80,100,125,150,160,200,250,300]-[10,15,20,25,30,35,40,50]

      型番:

      ALP-[25-500/1]-[25,​40,​60,​80,​100,​125,​150,​160,​200,​250,​300]-[10,​15,​20,​25,​30,​35,​40,​50]
      解除
      • 単価(税別)
        -円
      • 合計(税別)
        -円
        (税込価格：-円)
      • 出荷日
        -
        (参考出荷日：-円)
      数量：

      ALP-[25-500/1]-[25,40,60,80,100,125,150,160,200,250,300]-[10,15,20,25,30,35,40,50]の仕様・寸法情報

      材質
      A7075P-T651(超々ジュラルミン)
      タイプ
      フリーサイズ
      A(mm)
      25 ～ 500
      B(mm)
      25 ～ 300
      T(mm)
      10 ～ 50
      RoHS?
      10
      chemSHERPA
      調査中

      商品情報

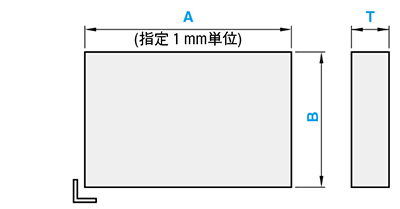

      外形図・製品仕様

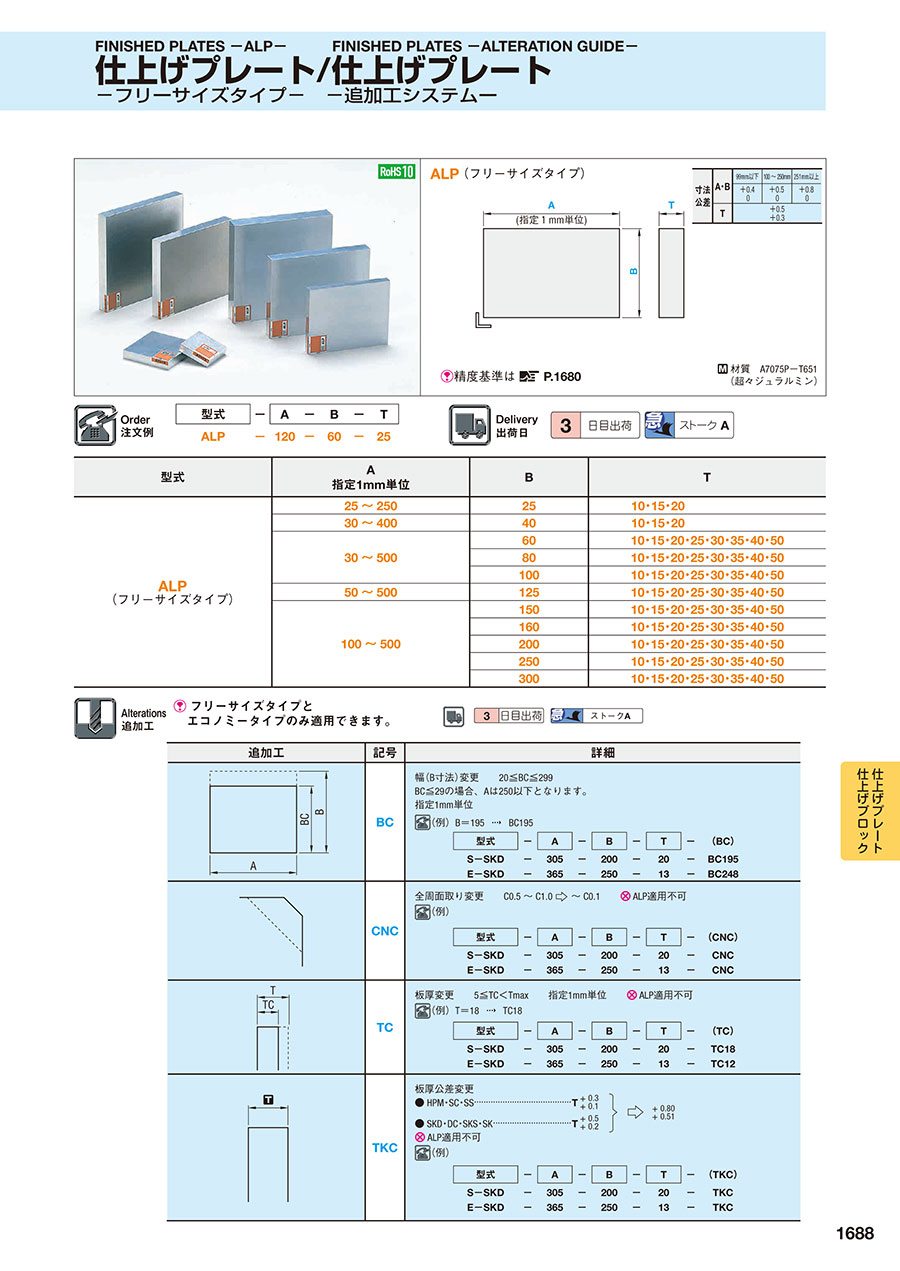

      ALP（フリーサイズタイプ）
      仕上げプレート-ALP材-

      [ M ]材質 A7075P-T651
           （超々ジュラルミン）

      寸法
      公差      		A・B99mm以下100～250mm251mm以上
      +0.4
      0      		+0.5
      0      		+0.8
      0
      T+0.5
      +0.3

      [ ! ]精度基準は >> P.1680

      規格表

      型式A
      指定1mm単位      		BT
      ALP
      （フリーサイズタイプ）      		25～2502510・15・20
      30～4004010・15・20
      30～5006010・15・20・25・30・35・40・50
      8010・15・20・25・30・35・40・50
      10010・15・20・25・30・35・40・50
      50～50012510・15・20・25・30・35・40・50
      100～50015010・15・20・25・30・35・40・50
      16010・15・20・25・30・35・40・50
      20010・15・20・25・30・35・40・50
      25010・15・20・25・30・35・40・50
      30010・15・20・25・30・35・40・50

      注文例

      型式－A－B－T
      ALP－120－60－25

      出荷日

       3 日目出荷
      急ストークA

      追加工

      [ ! ]フリーサイズタイプと
      エコノミータイプのみ適用できます。

       3 日目出荷
      急ストークA
      追加工記号詳細
      BC幅(B寸法)変更　　20≦BC≦299
      BC≦29の場合、Aは250以下となります。
      指定1mm単位
      (例)B＝195 ⇒ BC195
      型式－A－B－T－(BC)
      S－SKD－305－200－20－BC195
      E－SKD－365－250－13－BC248
      CNC全周面取り変更　　C0.5～C1.0 ⇒  ～C0.1 [ NG ]ALP適用不可
      (例)
      型式－A－B－T－(CNC)
      S－SKD－305－200－20－CNC
      E－SKD－365－250－13－CNC
      TC板厚変更　　5≦TC＜Tmax　　指定1mm単位 [ NG ]ALP適用不可
      (例)T＝18 ⇒ TC18
      型式－A－B－T－(TC)
      S－SKD－305－200－20－TC18
      E－SKD－365－250－13－TC12
      TKC板厚公差変更
      ● HPM・SC・SS ...........................................T＋0.3＋0.1 ⇒ ＋0.80＋0.51
      ● SKD・DC・SKS・SK .................................T＋0.5＋0.2
      [ NG ]ALP適用不可
      (例)
      型式－A－B－T－(TKC)
      S－SKD－305－200－20－TKC
      E－SKD－365－250－13－TKC

      型番リスト

      表示件数
    • 1
      • 型番
      ALP-[25-500/1]-[25,40,60,80,100,125,150,160,200,250,300]-[10,15,20,25,30,35,40,50]

      A

      (mm)

      B

      (mm)

      T

      (mm)

      		RoHS?最小発注数量
      25 ～ 500
      25 ～ 300
      10 ～ 50
      10
      1個
      通常単価(税別) (税込単価)
      通常出荷日
      -
      ( - )
      3日目
    • 1

      • 詳細情報

      基本情報

      ALP材フリーサイズタイプの仕上げプレートです。材質は超々ジュラルミンです。

      • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

      仕上げプレート-ALP材-のレビュー
      4平均満足度：4.01件のレビュー
      工具の台として使用しています
      4
      満足度：4.02023/11/08
      万力の高さを高くするために固定部のかさ上げの台として使用しています。今回初めての購入です。発注時に追加工はしませんでした...もっと読む
      0人が参考にしています。
      1件全て見る
