ミスミ

仕上げプレート-SS材-

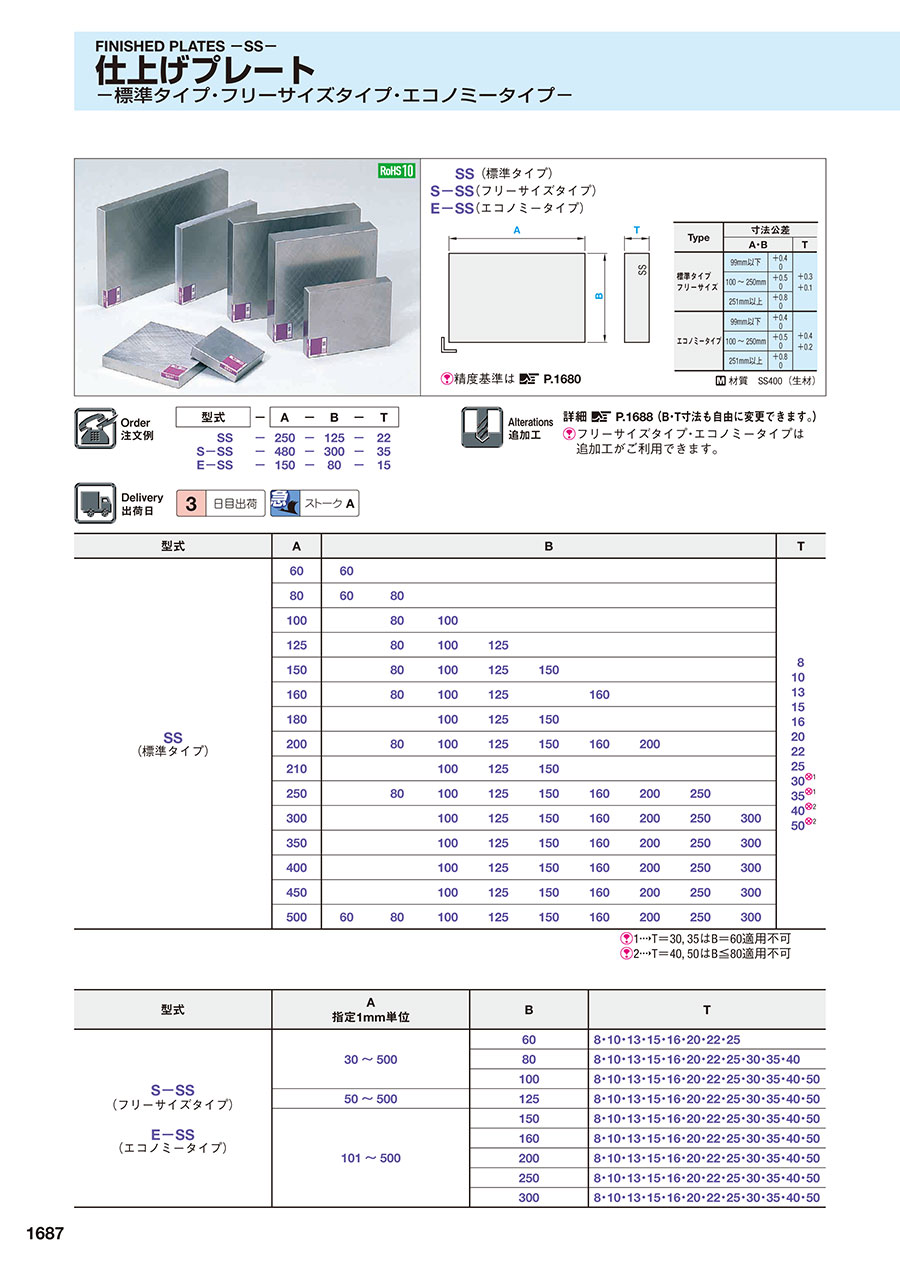

カタログ |P.1687

通常単価(税別): -

税込単価: -

通常出荷日：3日目

SS材の仕上げプレートです。材質は炭素鋼です。標準タイプ、フリーサイズタイプ、エコノミータイプの選択が...

詳細を確認

4.54.5

よく一緒に見られています

ミスミ

仕上げプレート-SC材-

通常価格(税別)： 1,067円 (税込価格：1,174円)

通常出荷日：3 日目

よく一緒に見られています

ミスミ

仕上げプレート-SK材-

通常価格(税別)： 1,074円 (税込価格：1,181円)

通常出荷日：3 日目

未確定：候補が838型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

SS
S－SS
E－SS

（標準タイプ）
（フリーサイズタイプ）
（エコノミータイプ）

[ M ]材質 SS400（生材）

Type	寸法公差
Type	A・B		T
標準タイプフリーサイズ	99mm以下	+0.4 0	+0.3 +0.1
	100～250mm	+0.5 0
	251mm以上	+0.8 0
エコノミータイプ	99mm以下	+0.4 0	+0.4 +0.2
	100～250mm	+0.5 0
	251mm以上	+0.8 0

[ ! ]精度基準は >> P.1680

規格表

型式	A	B									T
SS （標準タイプ）	60	60									8 10 13 15 16 20 22 25 30^{[ NG ]1} 35^{[ NG ]1} 40^{[ NG ]2} 50^{[ NG ]2}
	80	60	80
	100		80	100
	125		80	100	125
	150		80	100	125	150
	160		80	100	125		160
	180			100	125	150
	200		80	100	125	150	160	200
	210			100	125	150
	250		80	100	125	150	160	200	250
	300			100	125	150	160	200	250	300
	350			100	125	150	160	200	250	300
	400			100	125	150	160	200	250	300
	450			100	125	150	160	200	250	300
	500	60	80	100	125	150	160	200	250	300

[ ! ]1→T＝30, 35はB＝60適用不可
[ ! ]2→T＝40, 50はB≦80適用不可

型式	A 指定1mm単位	B	T
S-SS （フリーサイズタイプ） E-SS （エコノミータイプ）	30～500	60	8・10・13・15・16・20・22・25
		80	8・10・13・15・16・20・22・25・30・35・40
		100	8・10・13・15・16・20・22・25・30・35・40・50
	50～500	125	8・10・13・15・16・20・22・25・30・35・40・50
	101～500	150	8・10・13・15・16・20・22・25・30・35・40・50
		160	8・10・13・15・16・20・22・25・30・35・40・50
		200	8・10・13・15・16・20・22・25・30・35・40・50
		250	8・10・13・15・16・20・22・25・30・35・40・50
		300	8・10・13・15・16・20・22・25・30・35・40・50

注文例

型式	－	A	－	B	－	T
SS S－SS E－SS	－－－	250 480 150	－－－	125 300 80	－－－	22 35 15

出荷日

日目出荷

急

ストークA

追加工

詳細 >> P.1688 （B・T寸法も自由に変更できます。）
[ ! ]フリーサイズタイプ・エコノミータイプは追加工がご利用できます。

[ ! ]フリーサイズタイプと
エコノミータイプのみ適用できます。

日目出荷

急

ストークA

追加工

記号

詳細

幅(B寸法)変更　　20≦BC≦299
BC≦29の場合、Aは250以下となります。
指定1mm単位
(例)B＝195 ⇒ BC195

型式	－	A	－	B	－	T	－	(BC)
S－SKD	－	305	－	200	－	20	－	BC195
E－SKD	－	365	－	250	－	13	－	BC248

CNC

全周面取り変更　　C0.5～C1.0 ⇒ ～C0.1 [ NG ]ALP適用不可
(例)

型式	－	A	－	B	－	T	－	(CNC)
S－SKD	－	305	－	200	－	20	－	CNC
E－SKD	－	365	－	250	－	13	－	CNC

板厚変更　　5≦TC＜Tmax　　指定1mm単位 [ NG ]ALP適用不可
(例)T＝18 ⇒ TC18

型式	－	A	－	B	－	T	－	(TC)
S－SKD	－	305	－	200	－	20	－	TC18
E－SKD	－	365	－	250	－	13	－	TC12

TKC

板厚公差変更

● HPM・SC・SS ...........................................	T＋0.3＋0.1		⇒ ＋0.80＋0.51
● SKD・DC・SKS・SK .................................	T＋0.5＋0.2

[ NG ]ALP適用不可
(例)

型式	－	A	－	B	－	T	－	(TKC)
S－SKD	－	305	－	200	－	20	－	TKC
E－SKD	－	365	－	250	－	13	－	TKC

型番リスト

表示件数

...

型番

E-SS-[30-500/1]-[60,80,100,125,150,160,200,250,300]-[8,10,13,15,16,20,22,25,30,35,40,50]

S-SS-[30-500/1]-[60,80,100,125,150,160,200,250,300]-[8,10,13,15,16,20,22,25,30,35,40,50]

タイプ

(mm)

エコノミーA

(mm)

フリーサイズA

(mm)

エコノミーB

(mm)

フリーサイズB

(mm)

エコノミーT

(mm)

フリーサイズT

(mm)

RoHS?

最小発注数量

エコノミー	-	-	-	30 ～ 500	-	60 ～ 300	-	8 ～ 50	-	10	1個
フリーサイズ	-	-	-	-	30 ～ 500	-	60 ～ 300	-	8 ～ 50	10	1個
標準	60	60	8	-	-	-	-	-	-	10	1個
標準	60	60	10	-	-	-	-	-	-	10	1個
標準	60	60	13	-	-	-	-	-	-	10	1個
標準	60	60	15	-	-	-	-	-	-	10	1個
標準	60	60	16	-	-	-	-	-	-	10	1個
標準	60	60	20	-	-	-	-	-	-	10	1個
標準	60	60	22	-	-	-	-	-	-	10	1個
標準	60	60	25	-	-	-	-	-	-	10	1個
標準	80	60	8	-	-	-	-	-	-	10	1個
標準	80	60	10	-	-	-	-	-	-	10	1個
標準	80	60	13	-	-	-	-	-	-	10	1個
標準	80	60	15	-	-	-	-	-	-	10	1個
標準	80	60	16	-	-	-	-	-	-	10	1個
標準	80	60	20	-	-	-	-	-	-	10	1個
標準	80	60	22	-	-	-	-	-	-	10	1個
標準	80	60	25	-	-	-	-	-	-	10	1個
標準	80	80	8	-	-	-	-	-	-	10	1個
標準	80	80	10	-	-	-	-	-	-	10	1個
標準	80	80	13	-	-	-	-	-	-	10	1個
標準	80	80	15	-	-	-	-	-	-	10	1個
標準	80	80	16	-	-	-	-	-	-	10	1個
標準	80	80	20	-	-	-	-	-	-	10	1個
標準	80	80	22	-	-	-	-	-	-	10	1個
標準	80	80	25	-	-	-	-	-	-	10	1個
標準	80	80	30	-	-	-	-	-	-	10	1個
標準	80	80	35	-	-	-	-	-	-	10	1個
標準	100	80	8	-	-	-	-	-	-	10	1個
標準	100	80	10	-	-	-	-	-	-	10	1個
標準	100	80	13	-	-	-	-	-	-	10	1個
標準	100	80	15	-	-	-	-	-	-	10	1個
標準	100	80	16	-	-	-	-	-	-	10	1個
標準	100	80	20	-	-	-	-	-	-	10	1個
標準	100	80	22	-	-	-	-	-	-	10	1個
標準	100	80	25	-	-	-	-	-	-	10	1個
標準	100	80	30	-	-	-	-	-	-	10	1個
標準	100	80	35	-	-	-	-	-	-	10	1個
標準	100	100	8	-	-	-	-	-	-	10	1個
標準	100	100	10	-	-	-	-	-	-	10	1個
標準	100	100	13	-	-	-	-	-	-	10	1個
標準	100	100	15	-	-	-	-	-	-	10	1個
標準	100	100	16	-	-	-	-	-	-	10	1個
標準	100	100	20	-	-	-	-	-	-	10	1個
標準	100	100	22	-	-	-	-	-	-	10	1個
標準	100	100	25	-	-	-	-	-	-	10	1個
標準	100	100	30	-	-	-	-	-	-	10	1個
標準	100	100	35	-	-	-	-	-	-	10	1個
標準	100	100	40	-	-	-	-	-	-	10	1個
標準	100	100	50	-	-	-	-	-	-	10	1個
標準	125	80	8	-	-	-	-	-	-	10	1個
標準	125	80	10	-	-	-	-	-	-	10	1個
標準	125	80	13	-	-	-	-	-	-	10	1個
標準	125	80	15	-	-	-	-	-	-	10	1個
標準	125	80	16	-	-	-	-	-	-	10	1個
標準	125	80	20	-	-	-	-	-	-	10	1個
標準	125	80	22	-	-	-	-	-	-	10	1個
標準	125	80	25	-	-	-	-	-	-	10	1個
標準	125	80	30	-	-	-	-	-	-	10	1個
標準	125	80	35	-	-	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
1,118円 ( 1,230円 )	3日目
1,181円 ( 1,299円 )	3日目
1,016円 ( 1,118円 )	3日目
1,016円 ( 1,118円 )	3日目
1,016円 ( 1,118円 )	3日目
1,181円 ( 1,299円 )	3日目
1,335円 ( 1,469円 )	3日目
1,462円 ( 1,608円 )	3日目
1,181円 ( 1,299円 )	3日目
1,296円 ( 1,426円 )	3日目
1,067円 ( 1,174円 )	3日目
1,067円 ( 1,174円 )	3日目
1,067円 ( 1,174円 )	3日目
1,296円 ( 1,426円 )	3日目
1,499円 ( 1,649円 )	3日目
1,575円 ( 1,733円 )	3日目
1,233円 ( 1,356円 )	3日目
1,296円 ( 1,426円 )	3日目
1,118円 ( 1,230円 )	3日目
1,118円 ( 1,230円 )	3日目
1,118円 ( 1,230円 )	3日目
1,347円 ( 1,482円 )	3日目
1,462円 ( 1,608円 )	3日目
1,626円 ( 1,789円 )	3日目
1,791円 ( 1,970円 )	3日目
2,237円 ( 2,461円 )	3日目
1,296円 ( 1,426円 )	3日目
1,347円 ( 1,482円 )	3日目
1,233円 ( 1,356円 )	3日目
1,347円 ( 1,482円 )	3日目
1,347円 ( 1,482円 )	3日目
1,462円 ( 1,608円 )	3日目
1,626円 ( 1,789円 )	3日目
1,741円 ( 1,915円 )	3日目
2,020円 ( 2,222円 )	3日目
2,464円 ( 2,710円 )	3日目
1,462円 ( 1,608円 )	3日目
1,512円 ( 1,663円 )	3日目
1,398円 ( 1,538円 )	3日目
1,512円 ( 1,663円 )	3日目
1,512円 ( 1,663円 )	3日目
1,626円 ( 1,789円 )	3日目
1,741円 ( 1,915円 )	3日目
1,855円 ( 2,041円 )	3日目
2,020円 ( 2,222円 )	3日目
2,237円 ( 2,461円 )	3日目
2,389円 ( 2,628円 )	3日目
2,910円 ( 3,201円 )	3日目
1,398円 ( 1,538円 )	3日目
1,462円 ( 1,608円 )	3日目
1,398円 ( 1,538円 )	3日目
1,462円 ( 1,608円 )	3日目
1,462円 ( 1,608円 )	3日目
1,575円 ( 1,733円 )	3日目
1,677円 ( 1,845円 )	3日目
1,791円 ( 1,970円 )	3日目
2,135円 ( 2,349円 )	3日目
2,630円 ( 2,893円 )	3日目

...

基本情報

基本情報

SS材の仕上げプレートです。材質は炭素鋼です。標準タイプ、フリーサイズタイプ、エコノミータイプの選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

仕上げプレート-SS材-のレビュー

4.5平均満足度：4.54件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

金型のベース板に

満足度：5.02022/05/10

古い金型でダイハイトがあまりに低くてポストに当たりそうなので、上型のスペーサーとしてシャンク穴を逃がして使用してます。

0人が参考にしています。

金型の入れ子プレート

満足度：4.02021/02/05

安価で短納期変更も出来る為助かっています。追加工に厚み指示±0.01追加を希望しております。

0人が参考にしています。

ジグ

満足度：4.02019/12/22

ジグのせいさくに使用してます問題なくしようでき加工もしやすいです

0人が参考にしています。

金型製作用

満足度：5.02019/10/23

金型の製作時に使用しておりますが、精度も価格も納期も満足しております。

0人が参考にしています。
