SK材の仕上げプレートです。材質は炭素工具鋼です。標準タイプ、フリーサイズタイ...

詳細情報を確認する

材質
SKS93

ご注意

S－SK（フリーサイズタイプ）は選定できない為、お手数ですがWOSにてご指定下さい。

無料3D-CADライブラリー申し込み受付中

未確定：候補が777型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

熱処理データ P.1746

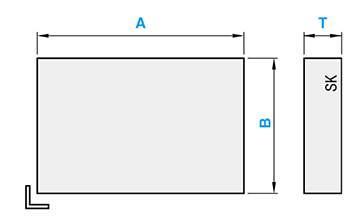

外形図・製品仕様

材質 SKS93（油焼入用・生材）

Type	寸法公差
Type	A・B		T
標準タイプフリーサイズ	99mm以下	+0.4 0	+0.5 +0.2
	100～250mm	+0.5 0
	251mm以上	+0.8 0
エコノミータイプ	99mm以下	+0.4 0	+0.6 +0.3
	100～250mm	+0.5 0
	251mm以上	+0.8 0

精度基準は P.1680

規格表

型式	A	B											T
SK （標準タイプ）	60			60									5¹ 8 10 13 15 16 20 22 25 30 35²
	80			60	80
	100				80	100
	125				80	100	125
	150				80	100	125	150
	160				80	100	125		160
	180					100	125	150
	200				80	100	125	150	160	200
	210					100	125	150
	250	25			80	100	125	150	160	200	250
	300					100	125	150	160	200	250	300
	350					100	125	150	160	200	250	300
	400		40*			100	125	150	160	200	250	300
	450					100	125	150	160	200	250	300
	500			60	80	100	125	150	160	200	250	300

A＝250かつB＝25、A＝400かつB＝40はT＝8, 10のみ適用可
1T＝5はB≧200適用不可
2T＝35はB＝60適用不可

型式	A 指定1mm単位	B	T
S-SK （フリーサイズタイプ） E-SK （エコノミータイプ）	25～250	25	8・10
	30～400	40	8・10
	30～500	60	5・8・10・13・15・16・20・22・25・30
		80	5・8・10・13・15・16・20・22・25・30・35
		100	5・8・10・13・15・16・20・22・25・30・35
	50～500	125	5・8・10・13・15・16・20・22・25・30・35
	101～500	150	5・8・10・13・15・16・20・22・25・30・35
		160	5・8・10・13・15・16・20・22・25・30・35
		200	8・10・13・15・16・20・22・25・30・35
		250	8・10・13・15・16・20・22・25・30・35
		300	8・10・13・15・16・20・22・25・30・35

注文例

出荷日

追加工

詳細 P.1688 （B・T寸法も自由に変更できます。）
フリーサイズタイプ・エコノミータイプは追加工がご利用できます。

型番リスト

表示件数

...

型番

E-SK-[25-500/1]-[25,40,60,80,100,125,150,160,200,250,300]-[5,8,10,13,15,16,20,22,25,30,35]

S-SK-[25-500/1]-[25,40,60,80,100,125,150,160,200,250,300]-[5,8,10,13,15,16,20,22,25,30,35]

タイプ

(mm)

エコノミーA

(mm)

フリーサイズA

(mm)

フリーサイズB

(mm)

エコノミーB

(mm)

エコノミーT

(mm)

フリーサイズT

(mm)

RoHS?

最小発注数量

エコノミー	-	-	-	25 ～ 500	-	-	25 ～ 300	5 ～ 35	-	10	1個
フリーサイズ	-	-	-	-	25 ～ 500	25 ～ 300	-	-	5 ～ 35	10	1個
標準	60	60	5	-	-	-	-	-	-	10	1個
標準	60	60	8	-	-	-	-	-	-	10	1個
標準	60	60	10	-	-	-	-	-	-	10	1個
標準	60	60	13	-	-	-	-	-	-	10	1個
標準	60	60	15	-	-	-	-	-	-	10	1個
標準	60	60	16	-	-	-	-	-	-	10	1個
標準	60	60	20	-	-	-	-	-	-	10	1個
標準	60	60	22	-	-	-	-	-	-	10	1個
標準	60	60	25	-	-	-	-	-	-	10	1個
標準	60	60	30	-	-	-	-	-	-	10	1個
標準	80	60	5	-	-	-	-	-	-	10	1個
標準	80	60	8	-	-	-	-	-	-	10	1個
標準	80	60	10	-	-	-	-	-	-	10	1個
標準	80	60	13	-	-	-	-	-	-	10	1個
標準	80	60	15	-	-	-	-	-	-	10	1個
標準	80	60	16	-	-	-	-	-	-	10	1個
標準	80	60	20	-	-	-	-	-	-	10	1個
標準	80	60	22	-	-	-	-	-	-	10	1個
標準	80	60	25	-	-	-	-	-	-	10	1個
標準	80	60	30	-	-	-	-	-	-	10	1個
標準	80	80	5	-	-	-	-	-	-	10	1個
標準	80	80	8	-	-	-	-	-	-	10	1個
標準	80	80	10	-	-	-	-	-	-	10	1個
標準	80	80	13	-	-	-	-	-	-	10	1個
標準	80	80	15	-	-	-	-	-	-	10	1個
標準	80	80	16	-	-	-	-	-	-	10	1個
標準	80	80	20	-	-	-	-	-	-	10	1個
標準	80	80	22	-	-	-	-	-	-	10	1個
標準	80	80	25	-	-	-	-	-	-	10	1個
標準	80	80	30	-	-	-	-	-	-	10	1個
標準	80	80	35	-	-	-	-	-	-	10	1個
標準	100	80	5	-	-	-	-	-	-	10	1個
標準	100	80	8	-	-	-	-	-	-	10	1個
標準	100	80	10	-	-	-	-	-	-	10	1個
標準	100	80	13	-	-	-	-	-	-	10	1個
標準	100	80	15	-	-	-	-	-	-	10	1個
標準	100	80	16	-	-	-	-	-	-	10	1個
標準	100	80	20	-	-	-	-	-	-	10	1個
標準	100	80	22	-	-	-	-	-	-	10	1個
標準	100	80	25	-	-	-	-	-	-	10	1個
標準	100	80	30	-	-	-	-	-	-	10	1個
標準	100	80	35	-	-	-	-	-	-	10	1個
標準	100	100	5	-	-	-	-	-	-	10	1個
標準	100	100	8	-	-	-	-	-	-	10	1個
標準	100	100	10	-	-	-	-	-	-	10	1個
標準	100	100	13	-	-	-	-	-	-	10	1個
標準	100	100	15	-	-	-	-	-	-	10	1個
標準	100	100	16	-	-	-	-	-	-	10	1個
標準	100	100	20	-	-	-	-	-	-	10	1個
標準	100	100	22	-	-	-	-	-	-	10	1個
標準	100	100	25	-	-	-	-	-	-	10	1個
標準	100	100	30	-	-	-	-	-	-	10	1個
標準	100	100	35	-	-	-	-	-	-	10	1個
標準	125	80	5	-	-	-	-	-	-	10	1個
標準	125	80	8	-	-	-	-	-	-	10	1個
標準	125	80	10	-	-	-	-	-	-	10	1個
標準	125	80	13	-	-	-	-	-	-	10	1個
標準	125	80	15	-	-	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
1,074円 ( 1,181円 )	3日目
1,178円 ( 1,296円 )	3日目
1,271円 ( 1,398円 )	3日目
1,074円 ( 1,181円 )	3日目
1,120円 ( 1,232円 )	3日目
1,120円 ( 1,232円 )	3日目
1,271円 ( 1,398円 )	3日目
1,374円 ( 1,511円 )	3日目
1,478円 ( 1,626円 )	3日目
1,733円 ( 1,906円 )	3日目
1,178円 ( 1,296円 )	3日目
1,271円 ( 1,398円 )	3日目
1,374円 ( 1,511円 )	3日目
1,178円 ( 1,296円 )	3日目
1,224円 ( 1,346円 )	3日目
1,224円 ( 1,346円 )	3日目
1,478円 ( 1,626円 )	3日目
1,629円 ( 1,792円 )	3日目
1,733円 ( 1,906円 )	3日目
1,779円 ( 1,957円 )	3日目
1,224円 ( 1,346円 )	3日目
1,432円 ( 1,575円 )	3日目
1,478円 ( 1,626円 )	3日目
1,271円 ( 1,398円 )	3日目
1,374円 ( 1,511円 )	3日目
1,374円 ( 1,511円 )	3日目
1,478円 ( 1,626円 )	3日目
1,629円 ( 1,792円 )	3日目
1,779円 ( 1,957円 )	3日目
1,940円 ( 2,134円 )	3日目
2,391円 ( 2,630円 )	3日目
1,271円 ( 1,398円 )	3日目
1,478円 ( 1,626円 )	3日目
1,525円 ( 1,678円 )	3日目
1,432円 ( 1,575円 )	3日目
1,629円 ( 1,792円 )	3日目
1,629円 ( 1,792円 )	3日目
1,733円 ( 1,906円 )	3日目
1,836円 ( 2,020円 )	3日目
1,940円 ( 2,134円 )	3日目
2,195円 ( 2,415円 )	3日目
2,449円 ( 2,694円 )	3日目
1,478円 ( 1,626円 )	3日目
1,733円 ( 1,906円 )	3日目
1,883円 ( 2,071円 )	3日目
1,582円 ( 1,740円 )	3日目
1,733円 ( 1,906円 )	3日目
1,733円 ( 1,906円 )	3日目
1,883円 ( 2,071円 )	3日目
2,287円 ( 2,516円 )	3日目
2,391円 ( 2,630円 )	3日目
2,645円 ( 2,910円 )	3日目
2,899円 ( 3,189円 )	3日目
1,478円 ( 1,626円 )	3日目
1,733円 ( 1,906円 )	3日目
1,883円 ( 2,071円 )	3日目
1,629円 ( 1,792円 )	3日目
1,733円 ( 1,906円 )	3日目

...

基本情報

基本情報

SK材の仕上げプレートです。材質は炭素工具鋼です。標準タイプ、フリーサイズタイプ、エコノミータイプの選択が可能です。

ご注意

S－SK（フリーサイズタイプ）は選定できない為、お手数ですがWOSにてご指定下さい。

カタログ

商品TOP

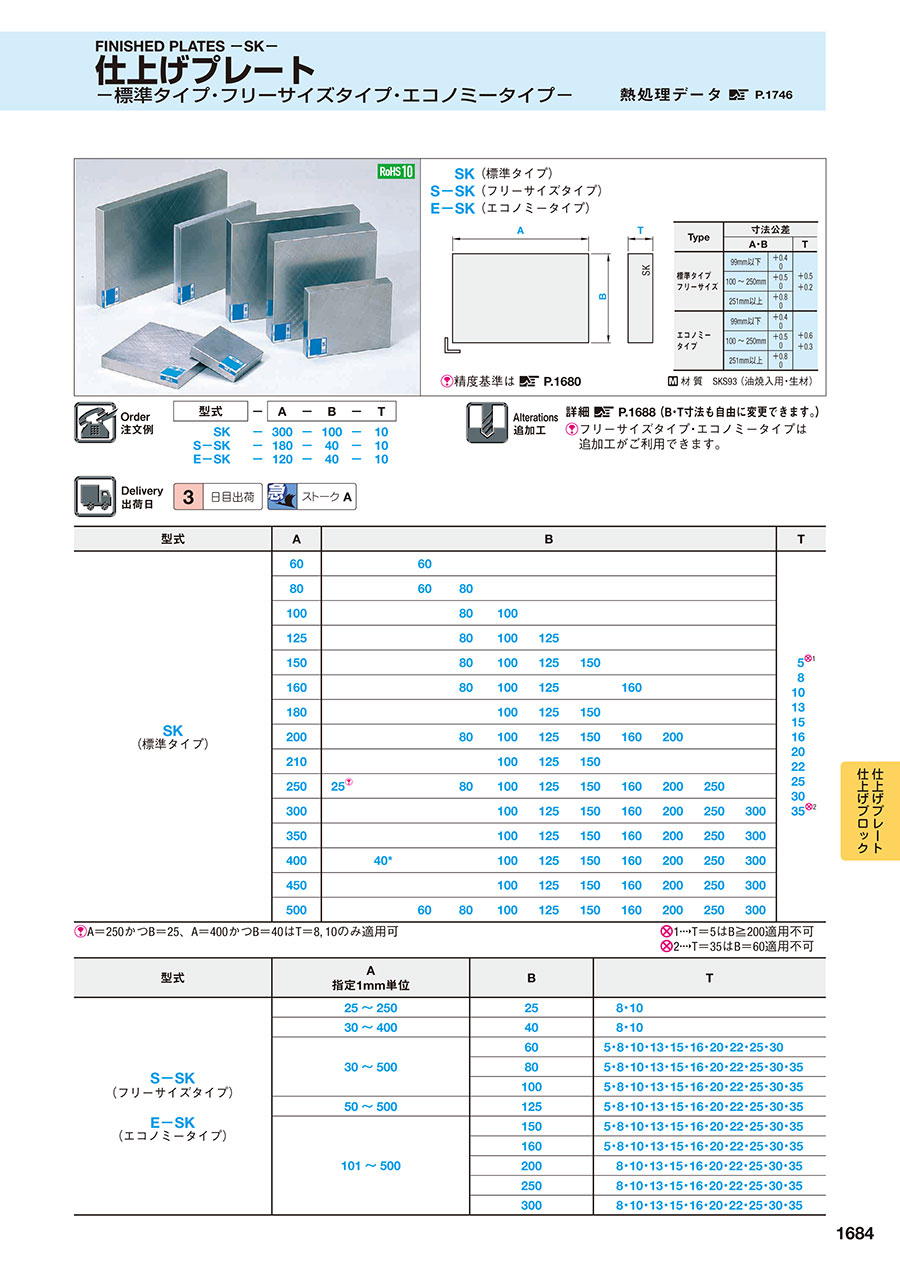

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

仕上げプレート-SK材-のレビュー

4.6平均満足度：4.65件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

プレス金型の材料として

満足度：4.02022/06/28

プレス金型用の材料の一部として購入しました。材料屋から購入しておりますが、納期が間に合わない為、こちらで購入させていた...もっと読む

0人が参考にしています。

焼入れ部品の材料

満足度：5.02022/02/03

一品一葉で製作する部品の材料として利用しました。多品種少量のため、寸法が指定できるのが良いと思います。

0人が参考にしています。

半導体の組立に使用

満足度：5.02021/10/26

少量でも送料無料で送ってくださるので、大変助かります。今後も利用させていただきます。

0人が参考にしています。

治工具の素材として使用しています

満足度：5.02021/09/15

自社で使用するために製作する治工具の素材とし購入して機械加工して仕上げています。鋼材を購入して切り出し、機械加工といった...もっと読む

0人が参考にしています。

金型プレートとして

満足度：4.02021/02/05

豊富なサイズ指定が可能で短納期対応の為、使い勝手のいいカタログ品です。硬度変更(焼入れetc)可能にして頂けると ...もっと読む

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品仕上げプレート-SK材-	仕上げプレート-SS材-	仕上げプレート-SC材-	仕上げプレート-ALP材-	仕上げプレート-SKS材-	仕上げプレート-DC材-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	3日目	3日目	3日目
材質	SKS93	SS400	S50C	A7075P-T651(超々ジュラルミン)	SKS3	DC53
