仕上げプレート-SKS材-

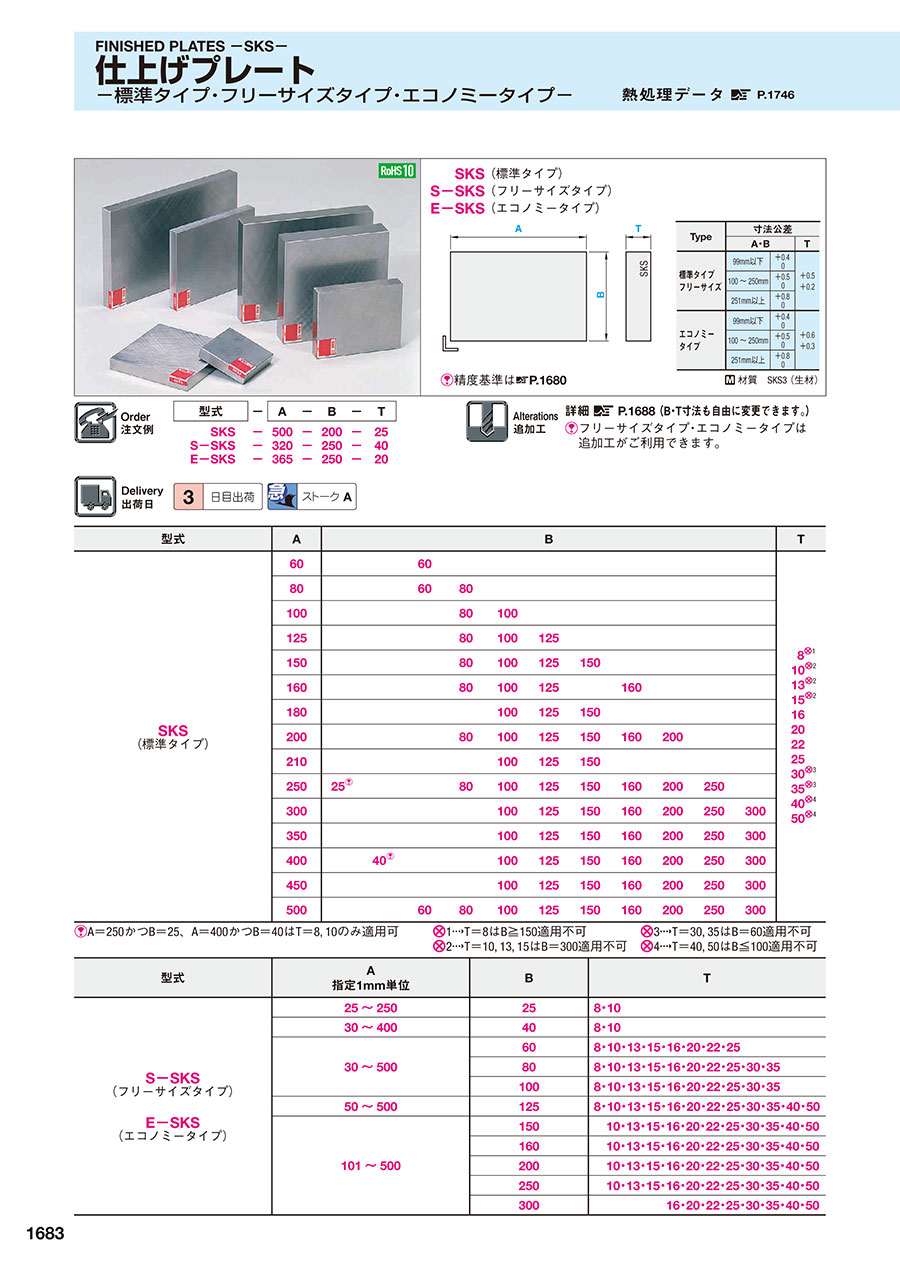

カタログ |P.1683

通常単価(税別): -

税込単価: -

通常出荷日：3日目

SKS材の仕上げプレートです。材質は合金工具鋼です。標準タイプ、フリーサイズタイプ、エコノミータイプの...

詳細を確認

4.34.3

よく一緒に見られています

ミスミ

仕上げプレート-SS材-

通常価格(税別)： 1,016円 (税込価格：1,118円)

通常出荷日：3 日目

よく一緒に見られています

ミスミ

仕上げプレート-SK材-

通常価格(税別)： 1,074円 (税込価格：1,181円)

通常出荷日：3 日目

未確定：候補が765型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

熱処理データ >> P.1746

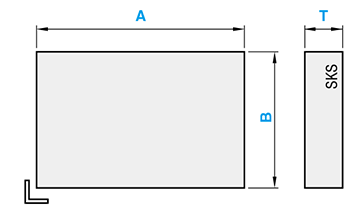

外形図・製品仕様

SKS
S－SKS
E－SKS

（標準タイプ）
（フリーサイズタイプ）
（エコノミータイプ）

[ M ]材質 SKS3（生材）

Type	寸法公差
Type	A・B		T
標準タイプフリーサイズ	99mm以下	+0.4 0	+0.5 +0.2
	100～250mm	+0.5 0
	251mm以上	+0.8 0
エコノミータイプ	99mm以下	+0.4 0	+0.6 +0.3
	100～250mm	+0.5 0
	251mm以上	+0.8 0

[ ! ]精度基準は>> P.1680

規格表

型式	A	B											T
SKS （標準タイプ）	60			60									8^{[ NG ]1} 10^{[ NG ]2} 13^{[ NG ]2} 15^{[ NG ]2} 16 20 22 25 30^{[ NG ]3} 35^{[ NG ]3} 40^{[ NG ]4} 50^{[ NG ]4}
	80			60	80
	100				80	100
	125				80	100	125
	150				80	100	125	150
	160				80	100	125		160
	180					100	125	150
	200				80	100	125	150	160	200
	210					100	125	150
	250	25^{[ ! ]}			80	100	125	150	160	200	250
	300					100	125	150	160	200	250	300
	350					100	125	150	160	200	250	300
	400		40^{[ ! ]}			100	125	150	160	200	250	300
	450					100	125	150	160	200	250	300
	500			60	80	100	125	150	160	200	250	300

[ ! ]A＝250かつB＝25、A＝400かつB＝40はT＝8, 10のみ適用可
[ NG ]1→T＝8はB≧150適用不可
[ NG ]2→T＝10, 13, 15はB＝300適用不可
[ NG ]3→T＝30, 35はB＝60適用不可
[ NG ]4→T＝40, 50はB≦100適用不可

型式	A 指定1mm単位	B	T
S-SKS （フリーサイズタイプ） E-SKS （エコノミータイプ）	25～250	25	8・10
	30～400	40	8・10
	30～500	60	8・10・13・15・16・20・22・25
		80	8・10・13・15・16・20・22・25・30・35
		100	8・10・13・15・16・20・22・25・30・35
	50～500	125	8・10・13・15・16・20・22・25・30・35・40・50
	101～500	150	10・13・15・16・20・22・25・30・35・40・50
		160	10・13・15・16・20・22・25・30・35・40・50
		200	10・13・15・16・20・22・25・30・35・40・50
		250	10・13・15・16・20・22・25・30・35・40・50
		300	16・20・22・25・30・35・40・50

注文例

型式	－	A	－	B	－	T
SKS S－SKS E－SKS	－－－	500 320 365	－－－	200 250 250	－－－	25 40 20

出荷日

日目出荷

急

ストークA

追加工

詳細 >> P.1688 （B・T寸法も自由に変更できます。）
[ ! ]フリーサイズタイプ・エコノミータイプは追加工がご利用できます。

型番リスト

表示件数

...

型番

E-SKS-[25-500/1]-[25,40,60,80,100,125,150,160,200,250,300]-[8,10,13,15,16,20,22,25,30,35,40,50]

S-SKS-[25-500/1]-[25,40,60,80,100,125,150,160,200,250,300]-[8,10,13,15,16,20,22,25,30,35,40,50]

タイプ

(mm)

フリーサイズA

(mm)

エコノミーA

(mm)

フリーサイズB

(mm)

エコノミーB

(mm)

フリーサイズT

(mm)

エコノミーT

(mm)

RoHS?

最小発注数量

エコノミー	-	-	-	-	25 ～ 500	-	25 ～ 300	-	8 ～ 50	10	1個
フリーサイズ	-	-	-	25 ～ 500	-	25 ～ 300	-	8 ～ 50	-	10	1個
標準	60	60	8	-	-	-	-	-	-	10	1個
標準	60	60	10	-	-	-	-	-	-	10	1個
標準	60	60	13	-	-	-	-	-	-	10	1個
標準	60	60	15	-	-	-	-	-	-	10	1個
標準	60	60	16	-	-	-	-	-	-	10	1個
標準	60	60	20	-	-	-	-	-	-	10	1個
標準	60	60	22	-	-	-	-	-	-	10	1個
標準	60	60	25	-	-	-	-	-	-	10	1個
標準	80	60	8	-	-	-	-	-	-	10	1個
標準	80	60	10	-	-	-	-	-	-	10	1個
標準	80	60	13	-	-	-	-	-	-	10	1個
標準	80	60	15	-	-	-	-	-	-	10	1個
標準	80	60	16	-	-	-	-	-	-	10	1個
標準	80	60	20	-	-	-	-	-	-	10	1個
標準	80	60	22	-	-	-	-	-	-	10	1個
標準	80	60	25	-	-	-	-	-	-	10	1個
標準	80	80	8	-	-	-	-	-	-	10	1個
標準	80	80	10	-	-	-	-	-	-	10	1個
標準	80	80	13	-	-	-	-	-	-	10	1個
標準	80	80	15	-	-	-	-	-	-	10	1個
標準	80	80	16	-	-	-	-	-	-	10	1個
標準	80	80	20	-	-	-	-	-	-	10	1個
標準	80	80	22	-	-	-	-	-	-	10	1個
標準	80	80	25	-	-	-	-	-	-	10	1個
標準	80	80	30	-	-	-	-	-	-	10	1個
標準	80	80	35	-	-	-	-	-	-	10	1個
標準	100	80	8	-	-	-	-	-	-	10	1個
標準	100	80	10	-	-	-	-	-	-	10	1個
標準	100	80	13	-	-	-	-	-	-	10	1個
標準	100	80	15	-	-	-	-	-	-	10	1個
標準	100	80	16	-	-	-	-	-	-	10	1個
標準	100	80	20	-	-	-	-	-	-	10	1個
標準	100	80	22	-	-	-	-	-	-	10	1個
標準	100	80	25	-	-	-	-	-	-	10	1個
標準	100	80	30	-	-	-	-	-	-	10	1個
標準	100	80	35	-	-	-	-	-	-	10	1個
標準	100	100	8	-	-	-	-	-	-	10	1個
標準	100	100	10	-	-	-	-	-	-	10	1個
標準	100	100	13	-	-	-	-	-	-	10	1個
標準	100	100	15	-	-	-	-	-	-	10	1個
標準	100	100	16	-	-	-	-	-	-	10	1個
標準	100	100	20	-	-	-	-	-	-	10	1個
標準	100	100	22	-	-	-	-	-	-	10	1個
標準	100	100	25	-	-	-	-	-	-	10	1個
標準	100	100	30	-	-	-	-	-	-	10	1個
標準	100	100	35	-	-	-	-	-	-	10	1個
標準	125	80	8	-	-	-	-	-	-	10	1個
標準	125	80	10	-	-	-	-	-	-	10	1個
標準	125	80	13	-	-	-	-	-	-	10	1個
標準	125	80	15	-	-	-	-	-	-	10	1個
標準	125	80	16	-	-	-	-	-	-	10	1個
標準	125	80	20	-	-	-	-	-	-	10	1個
標準	125	80	22	-	-	-	-	-	-	10	1個
標準	125	80	25	-	-	-	-	-	-	10	1個
標準	125	80	30	-	-	-	-	-	-	10	1個
標準	125	80	35	-	-	-	-	-	-	10	1個
標準	125	100	8	-	-	-	-	-	-	10	1個
標準	125	100	10	-	-	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
1,414円 ( 1,555円 )	3日目
1,521円 ( 1,673円 )	3日目
1,307円 ( 1,438円 )	3日目
1,414円 ( 1,555円 )	3日目
1,414円 ( 1,555円 )	3日目
1,414円 ( 1,555円 )	3日目
1,521円 ( 1,673円 )	3日目
1,628円 ( 1,791円 )	3日目
1,568円 ( 1,725円 )	3日目
1,675円 ( 1,843円 )	3日目
1,473円 ( 1,620円 )	3日目
1,568円 ( 1,725円 )	3日目
1,568円 ( 1,725円 )	3日目
1,675円 ( 1,843円 )	3日目
1,782円 ( 1,960円 )	3日目
1,936円 ( 2,130円 )	3日目
1,675円 ( 1,843円 )	3日目
1,830円 ( 2,013円 )	3日目
1,628円 ( 1,791円 )	3日目
1,782円 ( 1,960円 )	3日目
1,782円 ( 1,960円 )	3日目
1,889円 ( 2,078円 )	3日目
2,043円 ( 2,247円 )	3日目
2,198円 ( 2,418円 )	3日目
2,412円 ( 2,653円 )	3日目
2,780円 ( 3,058円 )	3日目
1,782円 ( 1,960円 )	3日目
1,889円 ( 2,078円 )	3日目
1,782円 ( 1,960円 )	3日目
2,091円 ( 2,300円 )	3日目
2,091円 ( 2,300円 )	3日目
2,150円 ( 2,365円 )	3日目
2,305円 ( 2,536円 )	3日目
2,519円 ( 2,771円 )	3日目
2,614円 ( 2,875円 )	3日目
3,303円 ( 3,633円 )	3日目
2,257円 ( 2,483円 )	3日目
2,352円 ( 2,587円 )	3日目
2,091円 ( 2,300円 )	3日目
2,257円 ( 2,483円 )	3日目
2,305円 ( 2,536円 )	3日目
2,519円 ( 2,771円 )	3日目
2,721円 ( 2,993円 )	3日目
2,934円 ( 3,227円 )	3日目
3,303円 ( 3,633円 )	3日目
3,564円 ( 3,920円 )	3日目
2,198円 ( 2,418円 )	3日目
2,352円 ( 2,587円 )	3日目
2,091円 ( 2,300円 )	3日目
2,257円 ( 2,483円 )	3日目
2,305円 ( 2,536円 )	3日目
2,519円 ( 2,771円 )	3日目
2,721円 ( 2,993円 )	3日目
2,934円 ( 3,227円 )	3日目
3,303円 ( 3,633円 )	3日目
3,564円 ( 3,920円 )	3日目
2,614円 ( 2,875円 )	3日目
2,673円 ( 2,940円 )	3日目

...

基本情報

基本情報

SKS材の仕上げプレートです。材質は合金工具鋼です。標準タイプ、フリーサイズタイプ、エコノミータイプの選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

仕上げプレート-SKS材-のレビュー

4.3平均満足度：4.33件のレビュー

星5
67%
星4
0%
星3
33%
星2
0%
星1
0%

焼入れ加工

満足度：5.02023/06/21

双葉のプレートより、安くて、加工性が、よかったから予備に、何枚か買い置きします

0人が参考にしています。

検査用治具の製作に使用しています

満足度：5.02020/12/03

自社で検査用治具を製作する際に治具のベース材に使用しています。購入した素材にタップ加工、ダイヤルゲージを組込んでベースと...もっと読む

0人が参考にしています。

プレス用金型の材料として、使っています

満足度：3.02020/12/03

新しく製作するプレス用金型の材料として使っています。購入した素材に追加工を施工してプレス用金型に仕上げています。昔から使...もっと読む

0人が参考にしています。

3件全て見る
