ミスミ

仕上げプレート-SKD材-

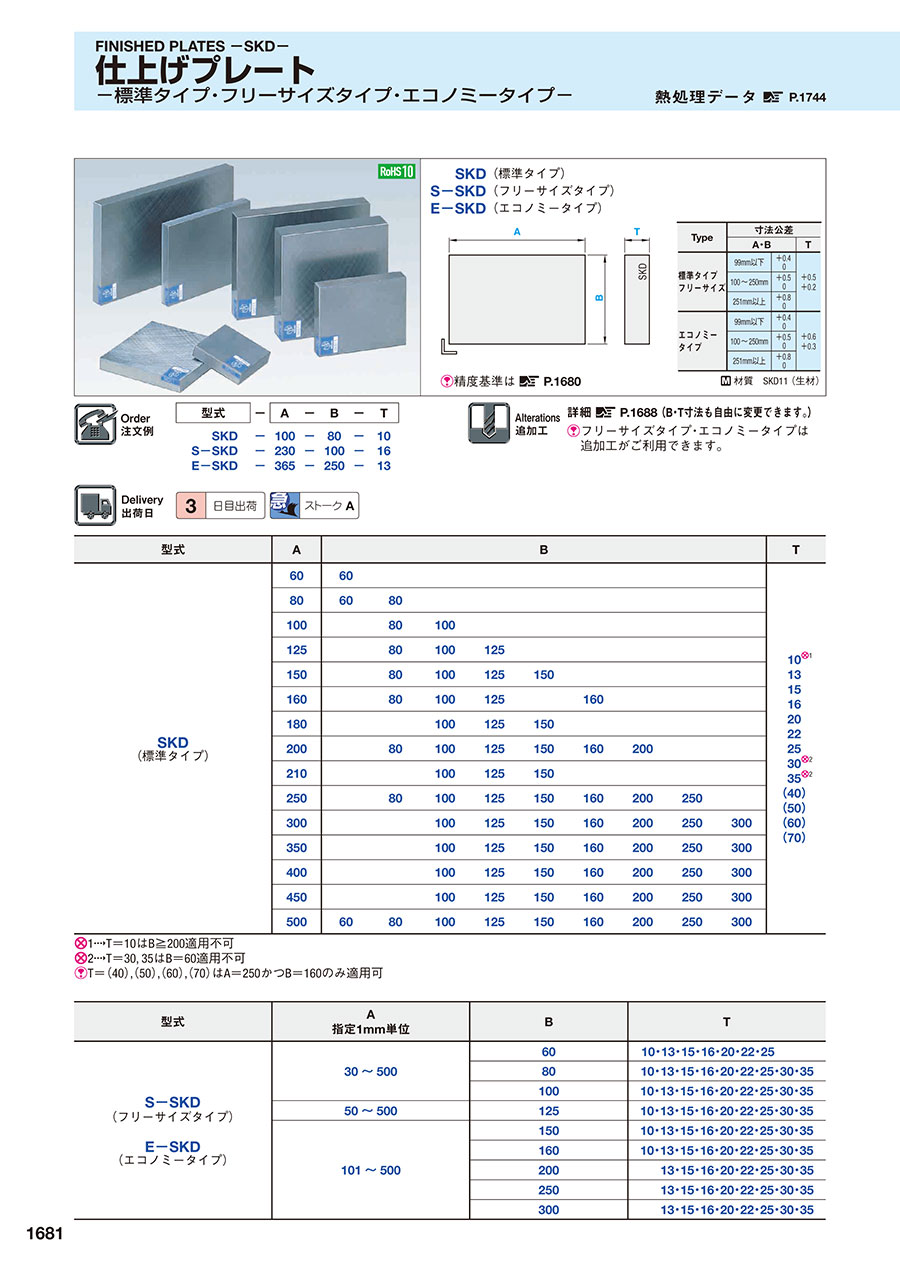

カタログ |P.1681

通常単価(税別): -

税込単価: -

通常出荷日：3日目

SKD材の仕上げプレートとなります。材質はダイス鋼となります。標準タイプ、フリーサイズタイプ、エコノミ...

詳細を確認

55.0

よく一緒に見られています

ミスミ

仕上げプレート-SS材-

通常価格(税別)： 1,016円 (税込価格：1,118円)

通常出荷日：3 日目

よく一緒に見られています

ミスミ

仕上げプレート-SC材-

通常価格(税別)： 1,067円 (税込価格：1,174円)

通常出荷日：3 日目

未確定：候補が630型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

熱処理データ >> P.1744

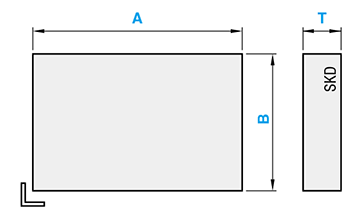

外形図・製品仕様

SKD
S－SKD
E－SKD

（標準タイプ）
（フリーサイズタイプ）
（エコノミータイプ）

[ M ]材質 SKD11（生材）

Type	寸法公差
Type	A・B		T
標準タイプフリーサイズ	99mm以下	+0.4 0	+0.5 +0.2
	100～250mm	+0.5 0
	251mm以上	+0.8 0
エコノミータイプ	99mm以下	+0.4 0	+0.6 +0.3
	100～250mm	+0.5 0
	251mm以上	+0.8 0

[ ! ]精度基準は >> P.1680

規格表

型式	A	B									T
SKD （標準タイプ）	60	60									10^{[ NG ]}¹ 13 15 16 20 22 25 30^{[ NG ]}² 35^{[ NG ]}² （40）（50）（60）（70）
	80	60	80
	100		80	100
	125		80	100	125
	150		80	100	125	150
	160		80	100	125		160
	180			100	125	150
	200		80	100	125	150	160	200
	210			100	125	150
	250		80	100	125	150	160	200	250
	300			100	125	150	160	200	250	300
	350			100	125	150	160	200	250	300
	400			100	125	150	160	200	250	300
	450			100	125	150	160	200	250	300
	500	60	80	100	125	150	160	200	250	300

[ NG ]1→T＝10はB≧200適用不可
[ NG ]2→T＝30, 35はB＝60適用不可
[ ! ]T＝（40）,（50）,（60）,（70）はA＝250かつB＝160のみ適用可

型式	A 指定1mm単位	B	T
S-SKD （フリーサイズタイプ） E-SKD （エコノミータイプ）	30～500	60	10・13・15・16・20・22・25
		80	10・13・15・16・20・22・25・30・35
		100	10・13・15・16・20・22・25・30・35
	50～500	125	10・13・15・16・20・22・25・30・35
	101～500	150	10・13・15・16・20・22・25・30・35
		160	10・13・15・16・20・22・25・30・35
		200	13・15・16・20・22・25・30・35
		250	13・15・16・20・22・25・30・35
		300	13・15・16・20・22・25・30・35

注文例

型式	－	A	－	B	－	T
SKD S－SKD E－SKD	－－－	100 230 365	－－－	80 100 250	－－－	10 16 13

出荷日

日目出荷

急

ストークA

追加工

詳細 >> P.1688 （B・T寸法も自由に変更できます。）

[ ! ]フリーサイズタイプ・エコノミータイプは追加工がご利用できます。

型番リスト

表示件数

...

型番

E-SKD-[30-500/1]-[60,80,100,125,150,160,200,250,300]-[10,13,15,16,20,22,25,30,35]

S-SKD-[30-500/1]-[60,80,100,125,150,160,200,250,300]-[10,13,15,16,20,22,25,30,35]

タイプ

(mm)

エコノミーA

(mm)

フリーサイズA

(mm)

エコノミーB

(mm)

フリーサイズB

(mm)

エコノミーT

(mm)

フリーサイズT

(mm)

RoHS?

最小発注数量

エコノミー	-	-	-	30 ～ 500	-	60 ～ 300	-	10 ～ 35	-	10	1個
フリーサイズ	-	-	-	-	30 ～ 500	-	60 ～ 300	-	10 ～ 35	10	1個
標準	60	60	10	-	-	-	-	-	-	10	1個
標準	60	60	13	-	-	-	-	-	-	10	1個
標準	60	60	15	-	-	-	-	-	-	10	1個
標準	60	60	16	-	-	-	-	-	-	10	1個
標準	60	60	20	-	-	-	-	-	-	10	1個
標準	60	60	22	-	-	-	-	-	-	10	1個
標準	60	60	25	-	-	-	-	-	-	10	1個
標準	80	60	10	-	-	-	-	-	-	10	1個
標準	80	60	13	-	-	-	-	-	-	10	1個
標準	80	60	15	-	-	-	-	-	-	10	1個
標準	80	60	16	-	-	-	-	-	-	10	1個
標準	80	60	20	-	-	-	-	-	-	10	1個
標準	80	60	22	-	-	-	-	-	-	10	1個
標準	80	60	25	-	-	-	-	-	-	10	1個
標準	80	80	10	-	-	-	-	-	-	10	1個
標準	80	80	13	-	-	-	-	-	-	10	1個
標準	80	80	15	-	-	-	-	-	-	10	1個
標準	80	80	16	-	-	-	-	-	-	10	1個
標準	80	80	20	-	-	-	-	-	-	10	1個
標準	80	80	22	-	-	-	-	-	-	10	1個
標準	80	80	25	-	-	-	-	-	-	10	1個
標準	80	80	30	-	-	-	-	-	-	10	1個
標準	80	80	35	-	-	-	-	-	-	10	1個
標準	100	80	10	-	-	-	-	-	-	10	1個
標準	100	80	13	-	-	-	-	-	-	10	1個
標準	100	80	15	-	-	-	-	-	-	10	1個
標準	100	80	16	-	-	-	-	-	-	10	1個
標準	100	80	20	-	-	-	-	-	-	10	1個
標準	100	80	22	-	-	-	-	-	-	10	1個
標準	100	80	25	-	-	-	-	-	-	10	1個
標準	100	80	30	-	-	-	-	-	-	10	1個
標準	100	80	35	-	-	-	-	-	-	10	1個
標準	100	100	10	-	-	-	-	-	-	10	1個
標準	100	100	13	-	-	-	-	-	-	10	1個
標準	100	100	15	-	-	-	-	-	-	10	1個
標準	100	100	16	-	-	-	-	-	-	10	1個
標準	100	100	20	-	-	-	-	-	-	10	1個
標準	100	100	22	-	-	-	-	-	-	10	1個
標準	100	100	25	-	-	-	-	-	-	10	1個
標準	100	100	30	-	-	-	-	-	-	10	1個
標準	100	100	35	-	-	-	-	-	-	10	1個
標準	125	80	10	-	-	-	-	-	-	10	1個
標準	125	80	13	-	-	-	-	-	-	10	1個
標準	125	80	15	-	-	-	-	-	-	10	1個
標準	125	80	16	-	-	-	-	-	-	10	1個
標準	125	80	20	-	-	-	-	-	-	10	1個
標準	125	80	22	-	-	-	-	-	-	10	1個
標準	125	80	25	-	-	-	-	-	-	10	1個
標準	125	80	30	-	-	-	-	-	-	10	1個
標準	125	80	35	-	-	-	-	-	-	10	1個
標準	125	100	10	-	-	-	-	-	-	10	1個
標準	125	100	13	-	-	-	-	-	-	10	1個
標準	125	100	15	-	-	-	-	-	-	10	1個
標準	125	100	16	-	-	-	-	-	-	10	1個
標準	125	100	20	-	-	-	-	-	-	10	1個
標準	125	100	22	-	-	-	-	-	-	10	1個
標準	125	100	25	-	-	-	-	-	-	10	1個
標準	125	100	30	-	-	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
1,525円 ( 1,678円 )	3日目
1,374円 ( 1,511円 )	3日目
1,432円 ( 1,575円 )	3日目
1,478円 ( 1,626円 )	3日目
1,686円 ( 1,855円 )	3日目
1,733円 ( 1,906円 )	3日目
2,033円 ( 2,236円 )	3日目
1,779円 ( 1,957円 )	3日目
1,686円 ( 1,855円 )	3日目
1,733円 ( 1,906円 )	3日目
1,779円 ( 1,957円 )	3日目
1,987円 ( 2,186円 )	3日目
2,091円 ( 2,300円 )	3日目
2,449円 ( 2,694円 )	3日目
2,091円 ( 2,300円 )	3日目
1,883円 ( 2,071円 )	3日目
1,987円 ( 2,186円 )	3日目
2,033円 ( 2,236円 )	3日目
2,287円 ( 2,516円 )	3日目
2,391円 ( 2,630円 )	3日目
2,495円 ( 2,745円 )	3日目
3,003円 ( 3,303円 )	3日目
3,153円 ( 3,468円 )	3日目
2,449円 ( 2,694円 )	3日目
2,195円 ( 2,415円 )	3日目
2,287円 ( 2,516円 )	3日目
2,345円 ( 2,580円 )	3日目
2,645円 ( 2,910円 )	3日目
2,749円 ( 3,024円 )	3日目
2,957円 ( 3,253円 )	3日目
3,465円 ( 3,812円 )	3日目
3,615円 ( 3,977円 )	3日目
2,749円 ( 3,024円 )	3日目
2,645円 ( 2,910円 )	3日目
2,749円 ( 3,024円 )	3日目
2,795円 ( 3,075円 )	3日目
3,107円 ( 3,418円 )	3日目
3,303円 ( 3,633円 )	3日目
3,465円 ( 3,812円 )	3日目
4,019円 ( 4,421円 )	3日目
4,274円 ( 4,701円 )	3日目
2,795円 ( 3,075円 )	3日目
2,541円 ( 2,795円 )	3日目
2,749円 ( 3,024円 )	3日目
2,795円 ( 3,075円 )	3日目
3,107円 ( 3,418円 )	3日目
3,303円 ( 3,633円 )	3日目
3,465円 ( 3,812円 )	3日目
4,019円 ( 4,421円 )	3日目
4,274円 ( 4,701円 )	3日目
3,407円 ( 3,748円 )	3日目
3,107円 ( 3,418円 )	3日目
3,257円 ( 3,583円 )	3日目
3,361円 ( 3,697円 )	3日目
3,812円 ( 4,193円 )	3日目
3,915円 ( 4,307円 )	3日目
4,066円 ( 4,473円 )	3日目
5,186円 ( 5,705円 )	3日目

...

基本情報

基本情報

SKD材の仕上げプレートとなります。材質はダイス鋼となります。標準タイプ、フリーサイズタイプ、エコノミータイプの選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
