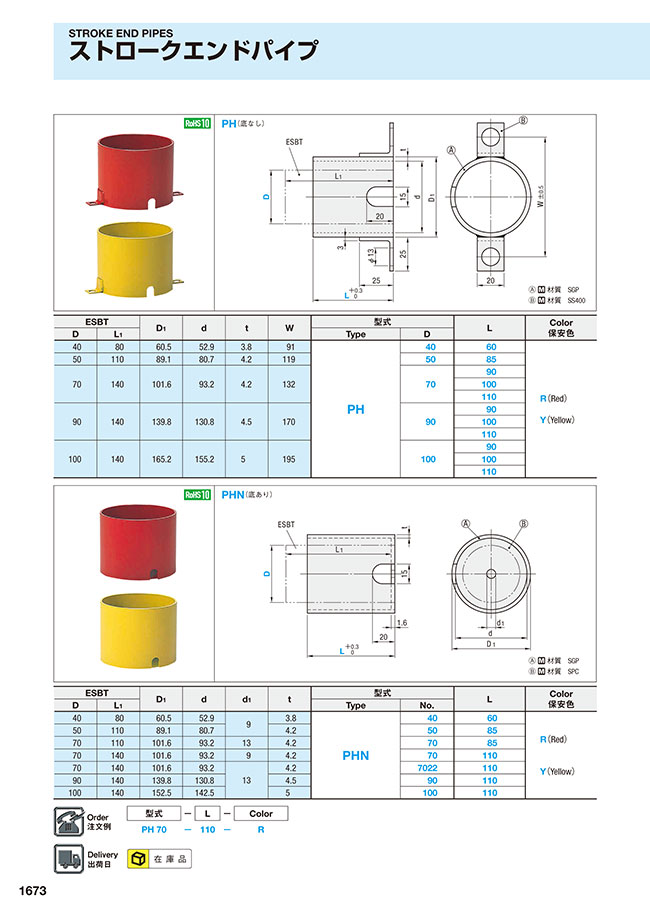

カタログ |P.1673

ミスミ

ストロークエンドパイプ-底なし-

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,078円～2,090円

税込単価: 1,186円～2,299円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ウレタンストックブロック

通常価格(税別)： 143円 (税込価格：157円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストロークエンドパイプ-底あり-

通常価格(税別)： 1,320円 (税込価格：1,452円)

通常出荷日：在庫品1日目

ストロークエンドパイプ底なしタイプです。本体の材質は炭素鋼です。

詳細情報を確認する

セット内容
ストロークエンドパイプのみ
ストロークエンドパイプ仕様
底なし

無料3D-CADライブラリー申し込み受付中

型番

未確定 22 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

ストロークエンドパイプ-底なし- 材質SGP

ストロークエンドパイプ-底なし- 材質SS400

規格表

ESBT		D₁	d	t	W	型式		L	Color 保安色
D	L₁	D₁	d	t	W	Type	D	L	Color 保安色
40	80	60.5	52.9	3.8	91	PH	40	60	R（Red） Y（Yellow）
50	110	89.1	80.7	4.2	119		50	85
70	140	101.6	93.2	4.2	132		70	90
								100
								110
90	140	139.8	130.8	4.5	170		90	90
								100
								110
100	140	165.2	155.2	5	195		100	90
								100
								110

注文例

出荷日

商品TOP

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

D(ウレタン外径、ストロークエンドパイプ対応ウレタン外径)(mm)
- 40
- 50
- 70
- 90
- 100
L、L1(ストロークエンドパイプ全長)(mm)
- 60
- 85
- 90
- 100
- 110
Color 保安色
- R（赤色）
- Y（黄色）
タイプ
- PH
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

D(ウレタン外径、ストロークエンドパイプ対応ウレタン外径)

(mm)

L、L1(ストロークエンドパイプ全長)

(mm)

Color 保安色

RoHS?

最小発注数量

40	60	R（赤色）	10	1個
40	60	Y（黄色）	10	1個
50	85	R（赤色）	10	1個
50	85	Y（黄色）	10	1個
70	90	R（赤色）	10	1個
70	90	Y（黄色）	10	1個
70	100	R（赤色）	10	1個
70	100	Y（黄色）	10	1個
70	110	R（赤色）	10	1個
70	110	Y（黄色）	10	1個
90	90	R（赤色）	10	1個
90	90	Y（黄色）	10	1個
90	100	R（赤色）	10	1個
90	100	Y（黄色）	10	1個
90	110	R（赤色）	10	1個
90	110	Y（黄色）	10	1個
100	90	R（赤色）	10	1個
100	90	Y（黄色）	10	1個
100	100	R（赤色）	10	1個
100	100	Y（黄色）	10	1個
100	110	R（赤色）	10	1個
100	110	Y（黄色）	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,078円 ( 1,186円 )	在庫品1日目当日出荷可能
1,078円 ( 1,186円 )	在庫品1日目当日出荷可能
1,353円 ( 1,488円 )	在庫品1日目当日出荷可能
1,353円 ( 1,488円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,474円 ( 1,621円 )	在庫品1日目当日出荷可能
1,474円 ( 1,621円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,694円 ( 1,863円 )	在庫品1日目当日出荷可能
1,694円 ( 1,863円 )	在庫品1日目当日出荷可能
1,991円 ( 2,190円 )	在庫品1日目当日出荷可能
1,991円 ( 2,190円 )	在庫品1日目当日出荷可能
1,991円 ( 2,190円 )	在庫品1日目当日出荷可能
1,991円 ( 2,190円 )	在庫品1日目当日出荷可能
2,090円 ( 2,299円 )	在庫品1日目当日出荷可能
2,090円 ( 2,299円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

ストロークエンドパイプ底なしタイプです。本体の材質は炭素鋼です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
