プレス金型部品技術窓口
型番

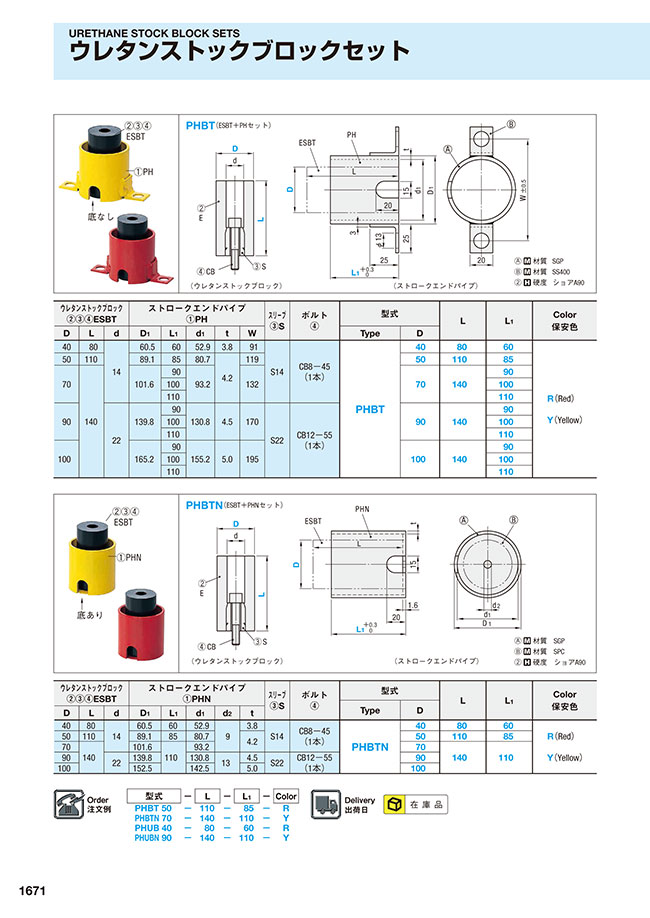

外形図・製品仕様
Ⓐ材質 SGP
Ⓑ材質 SS400
②硬度 ショアA90
規格表
| ウレタンストックブロック （2）（3）（4）ESUB | ストロークエンドパイプ （1）PH | スリーブ （3）SU | ボルト （4） | 型式 | L | L1 | Color 保安色 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||||||
| D | L | d | D1 | L1 | d1 | t | W | |||||||
| 40 | 80 | 14 | 60.5 | 60 | 52.9 | 3.8 | 91 | SU14 | CB8-45 （1本） | PHUB | 40 | 80 | 60 | R（Red） Y（Yellow） |
| 90 | 140 | 22 | 139.8 | 90 | 130.8 | 4.5 | 170 | SU22 | CB12-55 （1本） | 90 | 140 | 90 | ||
注文例
出荷日
関連情報
■ストロークエンドパイプとウレタンストックブロックの組合せ一覧
| セット名称 | ストローク エンドパイプ | ウレタンストックブロック | |||
|---|---|---|---|---|---|
| （1）（2）（3）（4） | （1） | （2）（3）（4） | 構成部品 | ||
| （2）ウレタン | （3）スリーブ | （4）ボルト | |||
| PHUB | PH （ P.1673掲載） | ESUB （ P.1674掲載） | E （ P.1643掲載） | SU （ P.1674掲載） | CB （ P.997掲載） |
絞り込み条件：4 項目の仕様が未選択です
D(ウレタン外径、ストロークエンドパイプ対応ウレタン外径)(mm)
- 40
- 90
L、L1(ストロークエンドパイプ全長)(mm)
- 60
- 90
L(ウレタン全長)(mm)
- 80
- 140
Color 保安色
- R（赤色）
- Y（黄色）
タイプ
- PHUB
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,793円 ( 1,972円 ) | 在庫品1日目当日出荷可能 |
1,793円 ( 1,972円 ) | 在庫品1日目当日出荷可能 |
6,091円 ( 6,700円 ) | 在庫品1日目当日出荷可能 |
6,091円 ( 6,700円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ウレタンストックブロックセット・ESUB+PHセットです。ストロークエンドパイプ底なしタイプです。
