プレス金型部品技術窓口

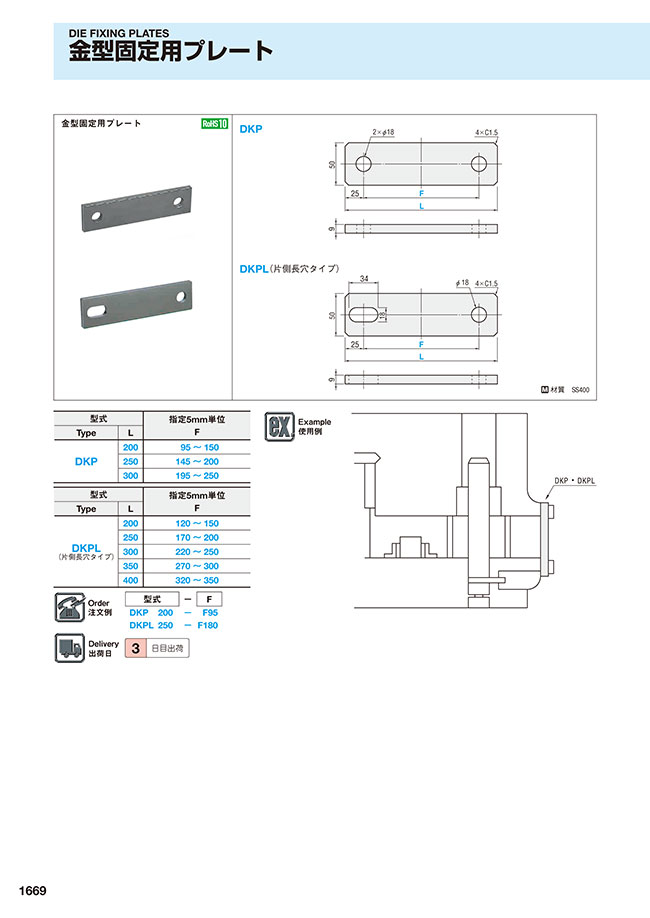

カタログ |P.1669

ミスミ

金型固定用プレート

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

金型固定用プレートとなります。ノーマルタイプ、片側長穴タイプの選択が可能です。...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定 8 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

材質 SS400

規格表

型式		指定5mm単位 F
Type	L	指定5mm単位 F
DKP	200	95～150
	250	145～200
	300	195～250

型式		指定5mm単位 F
Type	L	指定5mm単位 F
DKPL （片側長穴タイプ）	200	120～150
	250	170～200
	300	220～250
	350	270～300
	400	320～350

注文例

出荷日

絞り込み条件：3 項目の仕様が未選択です

穴仕様
- 両側丸穴
- 片側長穴
L(全長）(mm)
- 200
- 250
- 300
- 350
- 400
F(穴ピッチ)(mm)
[95-250/5mm単位]
[270-300/5mm単位]
[320-350/5mm単位]
タイプ
- DKP
- DKPL
CAD
- 2D
- 3D
出荷日
すべて
3日以内

型番リスト

表示件数

型番

穴仕様

L(全長）

(mm)

F(穴ピッチ)

(mm)

RoHS?

最小発注数量

両側丸穴	200	95 ～ 150	10	1個
両側丸穴	250	145 ～ 200	10	1個
両側丸穴	300	195 ～ 250	10	1個
片側長穴	200	120 ～ 150	10	1個
片側長穴	250	170 ～ 200	10	1個
片側長穴	300	220 ～ 250	10	1個
片側長穴	350	270 ～ 300	10	1個
片側長穴	400	320 ～ 350	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

金型固定用プレートとなります。ノーマルタイプ、片側長穴タイプの選択が可能です。材質は炭素鋼となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
