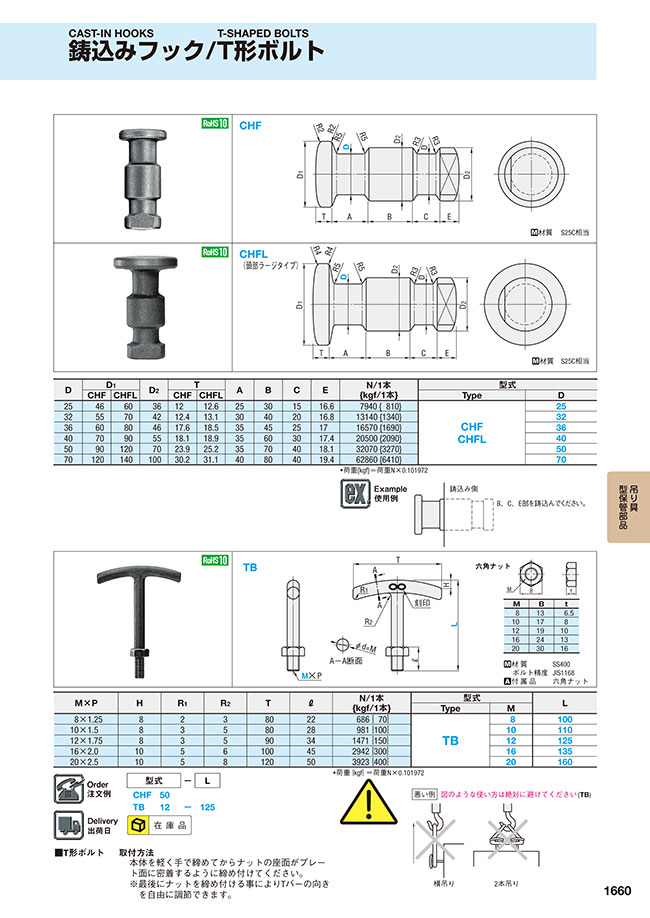

外形図・製品仕様
| 材質 | SS400 | |
| ボルト精度 | JIS1168 | |
| 付属品 | 六角ナット |
| M | B | t |
|---|---|---|
| 8 | 13 | 6.5 |
| 10 | 17 | 8 |
| 12 | 19 | 10 |
| 16 | 24 | 13 |
| 20 | 30 | 16 |
規格表
| M×P | H | R1 | R2 | T | ℓ | N/1本 {kgf/1本} | 型式 | L | |
|---|---|---|---|---|---|---|---|---|---|
| Type | M | ||||||||
| 8×1.25 | 8 | 2 | 3 | 80 | 22 | 686 {70} | TB | 8 | 100 |
| 10×1.5 | 8 | 3 | 5 | 80 | 28 | 981 {100} | 10 | 110 | |
| 12×1.75 | 8 | 3 | 5 | 90 | 34 | 1471 {150} | 12 | 125 | |
| 16×2.0 | 10 | 5 | 6 | 100 | 45 | 2942 {300} | 16 | 135 | |
| 20×2.5 | 10 | 5 | 8 | 120 | 50 | 3923 {400} | 20 | 160 | |
• 荷重｛kgf｝＝荷重N×0.101972
注文例
出荷日
関連情報
■T形ボルト 取付方法
本体を軽く手で締めてからナットの座面がプレート面に密着するように締め付けてください。
※ 最後にナットを締め付ける事によりTバーの向きを自由に調節できます。
絞り込み条件：2 項目の仕様が未選択です
M(ねじ径)(mm)
- 8
- 10
- 12
- 16
- 20
L(全長)(mm)
- 100
- 110
- 125
- 135
- 160
タイプ
- TB
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
詳細情報
基本情報
吊り具、型保管部品のT形ボルトとなります。材質は炭素鋼です。
