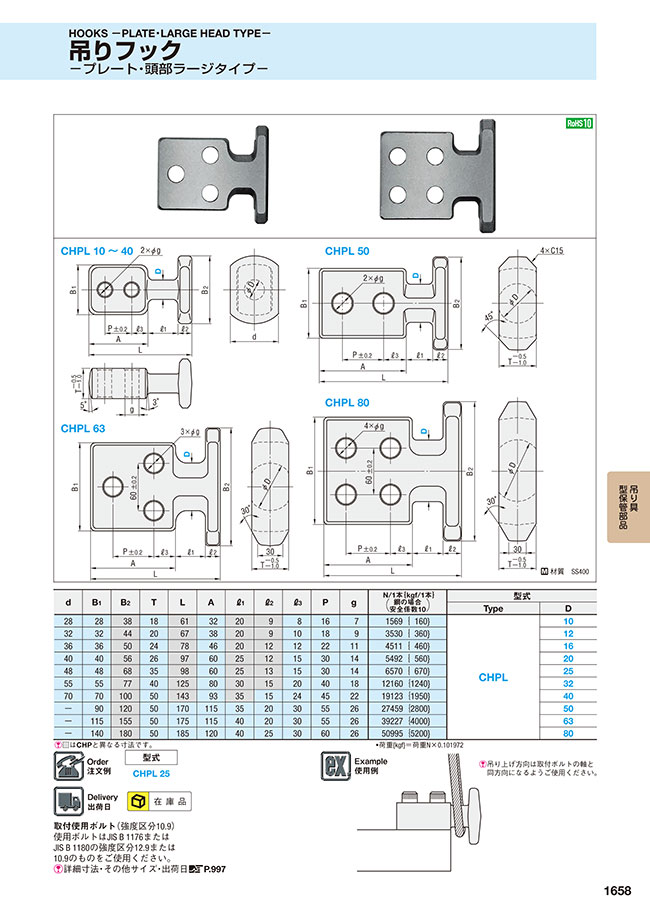

カタログ |P.1658

ミスミ

吊りフック-頭部ラージタイプ-

通常単価(税別): 867円～6,975円

税込単価: 954円～7,673円

通常出荷日：在庫品1日目当日出荷可能

プレート・頭部ラージタイプの吊りフックとなります。材質は炭素鋼となります。

4.74.7

よく一緒に見られています

ミスミ

アイボルト　縦吊り用

通常価格(税別)： 144円 (税込価格：158円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

吊りフック-ボルト式・頭部ラージタイプ-

通常価格(税別)： 734円 (税込価格：807円)

通常出荷日：在庫品1日目

形状
吊フック

無料3D-CADライブラリー申し込み受付中

未確定 10 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・製品仕様

材質 SS400

規格表

d	B₁	B₂	T	L	A	ℓ₁	ℓ₂	ℓ₃	P	g	N/1本｛kgf/1本｝（鋼の場合安全係数10）	型式
d	B₁	B₂	T	L	A	ℓ₁	ℓ₂	ℓ₃	P	g	N/1本｛kgf/1本｝（鋼の場合安全係数10）	Type	D
28	28	38	18	61	32	20	9	8	16	7	1569 {160}	CHPL	10
32	32	44	20	67	38	20	9	10	18	9	3530 {360}		12
36	36	50	24	78	46	20	12	12	22	11	4511 {460}		16
40	40	56	26	97	60	25	12	15	30	14	5492 {560}		20
48	48	68	35	98	60	25	13	15	30	14	6570 {670}		25
55	55	77	40	125	80	30	15	20	40	18	12160 {1240}		32
70	70	100	50	143	93	35	15	24	45	22	19123 {1950}		40
-	90	120	50	170	115	35	20	30	55	26	27459 {2800}		50
-	115	155	50	175	115	40	20	30	55	26	39227 {4000}		63
-	140	180	50	185	120	40	25	30	60	26	50995 {5200}		80

□（白色の数値）はCHPと異なる寸法です。

• 荷重{kgf}＝荷重N×0.101972

取付使用ボルト（強度区分10.9）
使用ボルトはJIS B 1176またはJIS B 1180の強度区分12.9または10.9のものをご使用ください。
詳細寸法・その他サイズ・出荷日 P.997

注文例

出荷日

絞り込み条件：1 項目の仕様が未選択です

D(ワイヤー掛け部径)
- 10
- 12
- 16
- 20
- 25
- 32
- 40
- 50
- 63
- 80
タイプ
- CHPL
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

D(ワイヤー掛け部径)	RoHS?	最小発注数量

10	10	1個
12	10	1個
16	10	1個
20	10	1個
25	10	1個
32	10	1個
40	10	1個
50	10	1個
63	10	1個
80	10	1個

通常単価(税別) (税込単価)	通常出荷日

867円 ( 954円 )	在庫品1日目当日出荷可能
934円 ( 1,027円 )	在庫品1日目当日出荷可能
1,034円 ( 1,137円 )	在庫品1日目当日出荷可能
1,168円 ( 1,285円 )	在庫品1日目当日出荷可能
1,402円 ( 1,542円 )	在庫品1日目当日出荷可能
1,847円 ( 2,032円 )	在庫品1日目当日出荷可能
3,092円 ( 3,401円 )	在庫品1日目当日出荷可能
4,160円 ( 4,576円 )	在庫品1日目当日出荷可能
5,428円 ( 5,971円 )	在庫品1日目当日出荷可能
6,975円 ( 7,673円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

プレート・頭部ラージタイプの吊りフックとなります。材質は炭素鋼となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

吊りフック-頭部ラージタイプ-のレビュー

4.7平均満足度：4.77件のレビュー

星5
71%
星4
29%
星3
0%
星2
0%
星1
0%

金型運搬・吊り上げ

満足度：5.02022/06/06

金型に取り付け、クレーンでの運搬とひっくり返すのに使用しています。ラージタイプはワイヤーが外れる心配が少ないため毎回ラ...もっと読む

0人が参考にしています。

金型部品

満足度：5.02021/08/26

規格品としてあるので、在庫があり価格も安いほうなんで、よく利用させていただいています。

0人が参考にしています。

金型運搬・吊り上げ

満足度：5.02019/10/30

金型に取り付け、クレーンでの運搬に使用しています。安定感があり、ワイヤーを掛ける際にも、スムーズに作業が行えます。

0人が参考にしています。

金型のプレートに取付し、吊上げに使用

満足度：5.02019/08/26

ミスミの商品は安心感があります。扱いやすく使用していて特に不満はないです。

0人が参考にしています。

金型をホイストクレ−ン移動時

満足度：4.02019/03/07

ホイストクレ−ンにて、金型型合わせ、金型移動用に使用。ヘッド部も平らなので、リフト移動、保管時にも、最適である。

0人が参考にしています。

7件全て見る

よくあるご質問（FAQ）

Q吊りフックの安全係数とは何ですか？

例えばカタログ掲載の荷重の10倍(安全係数の値倍)の荷重をすると吊りフックは破壊されます。安全係数10の場合、耐荷重は破壊荷重の10分の1で表記されます。
