プレス金型部品技術窓口

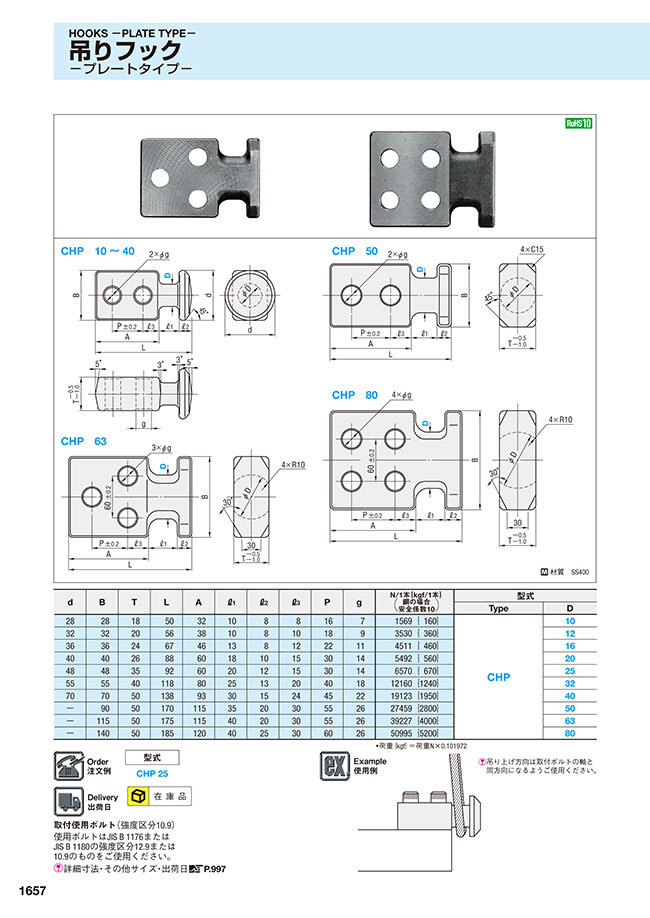

カタログ |P.1657

ミスミ

吊りフック -プレートタイプ-

平均満足度5.0

この商品のレビューをみる（7件）

この商品のFAQをみる（1件）

通常単価(税別): 756円～6,329円

税込単価: 832円～6,962円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

吊りフック -ボルト式-

4.6

通常価格(税別)： 634円 (税込価格：697円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

吊りフック-ボルト式・頭部ラージタイプ-

4.8

通常価格(税別)： 734円 (税込価格：807円)

通常出荷日：在庫品1日目

プレートタイプの吊フックとなります。材質は炭素鋼となります。

詳細情報を確認する

形状
吊フック

無料3D-CADライブラリー申し込み受付中

型番

未確定 10 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

材質 SS400

規格表

d	B	T	L	A	ℓ₁	ℓ₂	ℓ₃	P	g	N/1本｛kgf/1本｝ (鋼の場合安全係数10)	型式
d	B	T	L	A	ℓ₁	ℓ₂	ℓ₃	P	g	N/1本｛kgf/1本｝ (鋼の場合安全係数10)	Type	D
28	28	18	50	32	10	8	8	16	7	1569 ｛160｝	CHP	10
32	32	20	56	38	10	8	10	18	9	3530 ｛360｝		12
36	36	24	67	46	13	8	12	22	11	4511 ｛460｝		16
40	40	26	88	60	18	10	15	30	14	5492 ｛560｝		20
48	48	35	92	60	20	12	15	30	14	6570 ｛670｝		25
55	55	40	118	80	25	13	20	40	18	12160 ｛1240｝		32
70	70	50	138	93	30	15	24	45	22	19123 ｛1950｝		40
-	90	50	170	115	35	20	30	55	26	27459 ｛2800｝		50
-	115	50	175	115	40	20	30	55	26	39227 ｛4000｝		63
-	140	50	185	120	40	25	30	60	26	50995 ｛5200｝		80

•荷重｛kgf｝＝荷重N×0.101972

取付使用ボルト（強度区分10.9）
使用ボルトはJIS B 1176またはJIS B 1180の強度区分12.9または10.9のものをご使用ください。
詳細寸法・その他サイズ・出荷日 P.997

注文例

出荷日

絞り込み条件：1 項目の仕様が未選択です

D(ワイヤー掛け部径)
- 10
- 12
- 16
- 20
- 25
- 32
- 40
- 50
- 63
- 80
タイプ
- CHP
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

D(ワイヤー掛け部径)	RoHS?	最小発注数量

10	10	1個
12	10	1個
16	10	1個
20	10	1個
25	10	1個
32	10	1個
40	10	1個
50	10	1個
63	10	1個
80	10	1個

通常単価(税別) (税込単価)	通常出荷日

756円 ( 832円 )	在庫品1日目当日出荷可能
812円 ( 893円 )	在庫品1日目当日出荷可能
890円 ( 979円 )	在庫品1日目当日出荷可能
1,024円 ( 1,126円 )	在庫品1日目当日出荷可能
1,224円 ( 1,346円 )	在庫品1日目当日出荷可能
1,602円 ( 1,762円 )	在庫品1日目当日出荷可能
2,670円 ( 2,937円 )	在庫品1日目当日出荷可能
3,771円 ( 4,148円 )	在庫品1日目当日出荷可能
4,928円 ( 5,421円 )	在庫品1日目当日出荷可能
6,329円 ( 6,962円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

プレートタイプの吊フックとなります。材質は炭素鋼となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

吊りフック -プレートタイプ-のレビュー

5平均満足度：5.07件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

大きな金型を吊るのに使用

満足度：5.02022/01/14

大きな金型を吊るのに使用しています。この商品は、以前から何年にもわたって使用しているもので、不便や不都合な点はありません...もっと読む

1人が参考にしています。

機械メンテナンス

満足度：5.02023/06/15

使いやすい。カラビナ固定式の安価バージョンも、検討お願いします。

0人が参考にしています。

金型吊下げ用フックとして使用しています

満足度：5.02021/10/13

コモンプレートにセットする、金型吊下げ用フックとして使用しています。当社では、吊下げ部品の重量により、使用するフック強度...もっと読む

0人が参考にしています。

吊りフックとして

満足度：5.02021/07/06

金型の吊りフックで使用してます。客先によっては設置必須部品なので使用頻度は高いです。

0人が参考にしています。

型製作部品として購入

満足度：5.02020/02/19

設計者より型製作依頼がありその一部として標準部品をミスミにお願いしています。インターネットで直ぐに在庫確認や見積りもとれ...もっと読む

0人が参考にしています。

7件全て見る

よくあるご質問（FAQ）

Q吊りフックの安全係数とは何ですか？

例えばカタログ掲載の荷重の10倍(安全係数の値倍)の荷重をすると吊りフックは破壊されます。安全係数10の場合、耐荷重は破壊荷重の10分の1で表記されます。
