プレス金型部品技術窓口

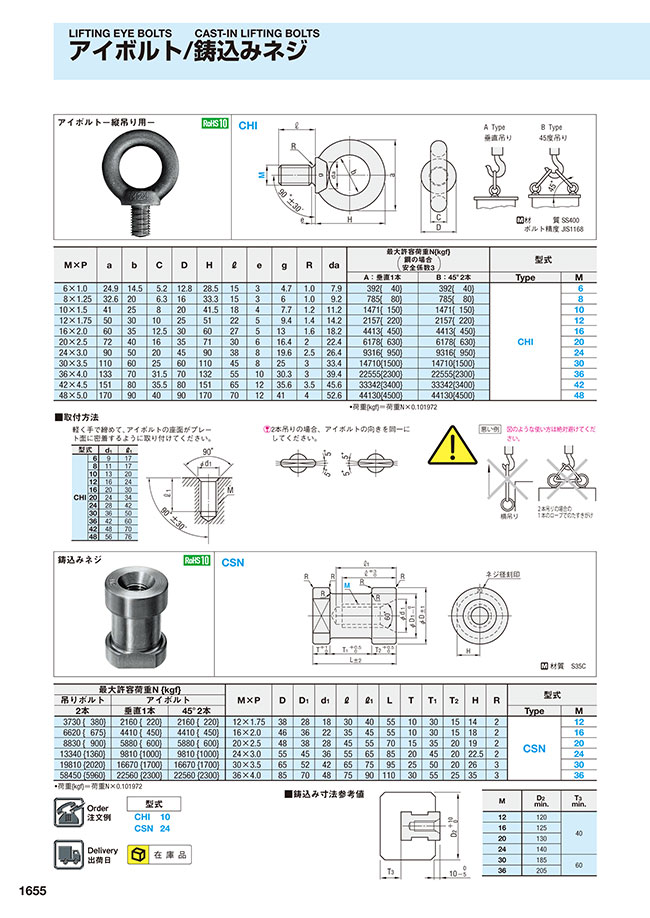

カタログ |P.1655

ミスミ

吊りフック -ボルト式-

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（9件）

通常単価(税別): 634円～4,005円

税込単価: 697円～4,406円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アイボルト　縦吊り用

4.5

通常価格(税別)： 144円 (税込価格：158円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

吊りフック-ボルト式・頭部ラージタイプ-

4.8

通常価格(税別)： 734円 (税込価格：807円)

通常出荷日：在庫品1日目

吊り具、型保管部品のボルト式吊りフックです。材質は機械構造用炭素鋼です。

詳細情報を確認する

形状
吊フック

無料3D-CADライブラリー申し込み受付中

型番

未確定 7 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

材質	S45C
表面処理	四三酸化鉄皮膜（Fe₃O₄）

規格表

M×P	D	d	d₁	ℓ₁	ℓ₂	S	T	L	R	H	B	C	N/1本｛kgf/1本｝（鋼の場合安全係数7以上）	型式
M×P	D	d	d₁	ℓ₁	ℓ₂	S	T	L	R	H	B	C	N/1本｛kgf/1本｝（鋼の場合安全係数7以上）	Type	M
10×1.5	13	32	42	10	20	16	8	46	1.5	5	8	9.2	2452 {250}	CHN	10
12×1.75	16	36	48	13	24	20	10	57	1.5	6	10	11.7	3530 {360}		12
16×2.0	20	40	52	18	30	25	13	75	2	9	14	16.3	6669 {680}		16
20×2.5	25	48	62	20	37	32	16	90	2	12	17	19.8	10395 {1060}		20
24×3.0	32	58	76	25	47	40	20	111	2.5	13	19	22.1	15004 {1530}		24
30×3.5	36	68	88	30	56	48	22	131	3	16	22	25.6	23830 {2430}		30
36×4.0	40	78	100	30	68	58	25	148	3	18	27	31.4	34814 {3550}		36

• 荷重｛kgf｝＝荷重N×0.101972

■取付方法取付ネジ穴は、a）またはb）（下図参照）のように加工し、CHN・CHNLのツバとダイセット側面が密着する状態でご使用ください。

M	d₂	ℓ₃
10	15	22
12	18	26
16	23	32
20	27	40
24	35	50
30	42	60
36	50	72

M	d₃	ℓ₄	ℓ₅
10	12	22	5
12	14	26	6
16	18	32	6
20	22	40	6
24	28	50	8
30	34	60	9
36	40	72	11

注文例


	型式
	CHN 20

出荷日

絞り込み条件：1 項目の仕様が未選択です

M(ねじ径)(mm)
- 10
- 12
- 16
- 20
- 24
- 30
- 36
タイプ
- CHN
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

M(ねじ径)

(mm)

RoHS?

最小発注数量

10	10	1個
12	10	1個
16	10	1個
20	10	1個
24	10	1個
30	10	1個
36	10	1個

通常単価(税別) (税込単価)	通常出荷日

634円 ( 697円 )	在庫品1日目当日出荷可能
690円 ( 759円 )	在庫品1日目当日出荷可能
867円 ( 954円 )	在庫品1日目当日出荷可能
1,157円 ( 1,273円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
2,848円 ( 3,133円 )	在庫品1日目当日出荷可能
4,005円 ( 4,406円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

吊り具、型保管部品のボルト式吊りフックです。材質は機械構造用炭素鋼です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
