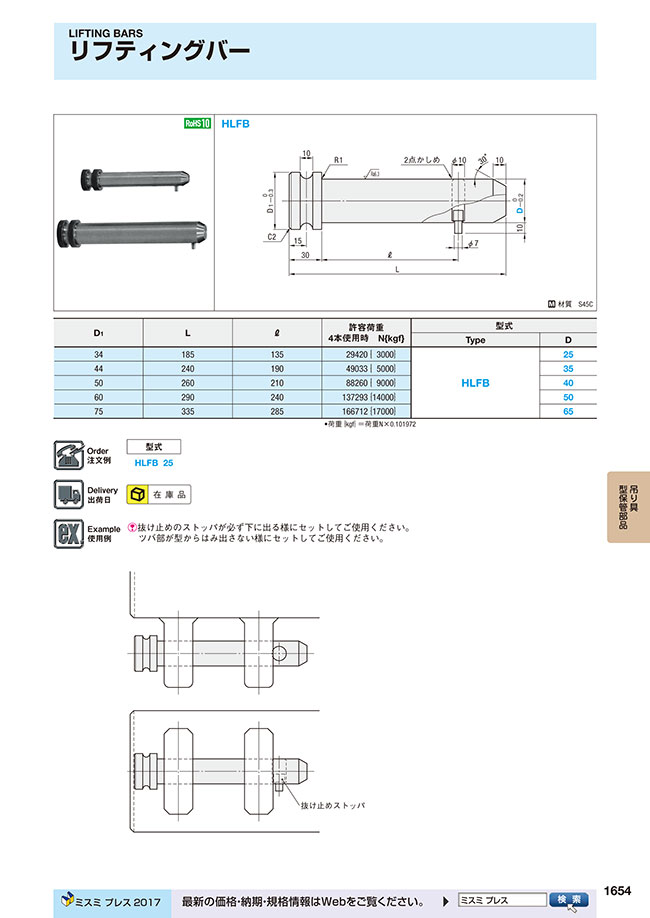

外形図・製品仕様
材質 S45C
規格表
| D1 | L | ℓ | 許容荷重 4本使用時 N{kgf} | 型式 | |
|---|---|---|---|---|---|
| Type | D | ||||
| 34 | 185 | 135 | 29420｛3000｝ | HLFB | 25 |
| 44 | 240 | 190 | 49033｛5000｝ | 35 | |
| 50 | 260 | 210 | 88260｛9000｝ | 40 | |
| 60 | 290 | 240 | 137293｛14000｝ | 50 | |
| 75 | 335 | 285 | 166712｛17000｝ | 65 | |
• 荷重｛kgf｝＝荷重N×0.101972
注文例
出荷日
関連情報
抜け止めのストッパが必ず下に出る様にセットしてご使用ください。
ツバ部が型からはみ出さない様にセットしてご使用ください。
絞り込み条件：1 項目の仕様が未選択です
D(外径)(mm)
- 25
- 35
- 40
- 50
- 65
タイプ
- HLFB
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
詳細情報
基本情報
吊り具、型保管部品のリフティングバーです。抜け止めストッパが下に出る様にセットしてください。
ご注意
- カタログ・Web記載の許容荷重は安全係数10を使用しております。
JIS規格では安全係数４以上と規定されております(JIS B 8816、JIS B 2803)。
各社規格等で許容荷重に差が発生する場合がございますが、安全係数4以上でご使用ください。
