高タワミ用発泡ウレタン -標準タイプ-
- ウレタンタイプ
- 高タワミ用発泡ウレタン
- 外形状
- 円柱形
- 穴形状
- 穴
- 最大タワミ (%)
- 40
未確定：候補が25型番あります。
商品情報
外形図・製品仕様
製品概要 P.1633
荷重グラフ P.1635
高タワミ用発泡ウレタンは紫外線（日光を含む）を受けると変色しますが、使用上問題ありません。
規格表
| F＝L×20% | F＝L×30% | F＝L×40% | d | 型式 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| F mm | 荷重 N ｛kgf｝ | F mm | 荷重 N ｛kgf｝ | F mm | 荷重 N ｛kgf｝ | V | Type | D | - | L | |
| 6.0 | 981 {100} | 9.0 | 1177 {120} | 12.0 | 1471 {150} | 36.0 | 14 | PA | 30 | - | 30 |
| 8.0 | 12.0 | 16.0 | 40 | ||||||||
| 8.0 | 1961 {200} | 12.0 | 2452 {250} | 16.0 | 3040 {310} | 48.0 | PA | 40 | - | 40 | |
| 10.0 | 15.0 | 20.0 | 50 | ||||||||
| 12.0 | 18.0 | 24.0 | 60 | ||||||||
| 8.0 | 3481 {355} | 12.0 | 4413 {450} | 16.0 | 5541 {565} | 60.0 | PA | 50 | - | 40 | |
| 10.0 | 15.0 | 20.0 | 50 | ||||||||
| 12.0 | 18.0 | 24.0 | 60 | ||||||||
| 16.0 | 24.0 | 32.0 | 80 | ||||||||
| 10.0 | 4609 {470} | 15.0 | 5737 {585} | 20.0 | 7257 {740} | 72.0 | PA | 60 | - | 50 | |
| 12.0 | 18.0 | 24.0 | 60 | ||||||||
| 16.0 | 24.0 | 32.0 | 80 | ||||||||
| 20.0 | 30.0 | 40.0 | 100 | ||||||||
| 12.0 | 8532 {870} | 18.0 | 10787 {1100} | 24.0 | 13729 {1400} | 96.0 | 22 | PA | 80 | - | 60 |
| 16.0 | 24.0 | 32.0 | 80 | ||||||||
| 20.0 | 30.0 | 40.0 | 100 | ||||||||
| 26.0 | 39.0 | 52.0 | 130 | ||||||||
| 16.0 | 13925 {1420} | 24.0 | 17652 {1800} | 32.0 | 21771 {2220} | 120.0 | PA | 100 | - | 80 | |
| 20.0 | 30.0 | 40.0 | 100 | ||||||||
| 24.0 | 36.0 | 48.0 | 120 | ||||||||
| 32.0 | 48.0 | 64.0 | 160 | ||||||||
| 16.0 | 19907 {2030} | 24.0 | 24909 {2540} | 32.0 | 30793 {3140} | 144.0 | PA | 120 | - | 80 | |
| 20.0 | 30.0 | 40.0 | 100 | ||||||||
| 24.0 | 36.0 | 48.0 | 120 | ||||||||
| 32.0 | 48.0 | 64.0 | 160 | ||||||||
• 荷重｛kgf｝＝荷重N×0.101972
上記の荷重関連データは保証値ではなく、参考値となっております。
注文例
出荷日
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
219円 ( 241円 ) | 在庫品1日目当日出荷可能 |
393円 ( 432円 ) | 在庫品1日目当日出荷可能 |
497円 ( 547円 ) | 在庫品1日目当日出荷可能 |
601円 ( 661円 ) | 在庫品1日目当日出荷可能 |
647円 ( 712円 ) | 在庫品1日目当日出荷可能 |
797円 ( 877円 ) | 在庫品1日目当日出荷可能 |
947円 ( 1,042円 ) | 在庫品1日目当日出荷可能 |
1,294円 ( 1,423円 ) | 在庫品1日目当日出荷可能 |
1,143円 ( 1,257円 ) | 在庫品1日目当日出荷可能 |
1,363円 ( 1,499円 ) | 在庫品1日目当日出荷可能 |
1,825円 ( 2,008円 ) | 在庫品1日目当日出荷可能 |
2,287円 ( 2,516円 ) | 在庫品1日目当日出荷可能 |
2,426円 ( 2,669円 ) | 在庫品1日目当日出荷可能 |
3,234円 ( 3,557円 ) | 在庫品1日目当日出荷可能 |
4,031円 ( 4,434円 ) | 在庫品1日目当日出荷可能 |
5,255円 ( 5,781円 ) | 在庫品1日目当日出荷可能 |
5,047円 ( 5,552円 ) | 在庫品1日目当日出荷可能 |
6,306円 ( 6,937円 ) | 在庫品1日目当日出荷可能 |
7,311円 ( 8,042円 ) | 在庫品1日目当日出荷可能 |
9,864円 ( 10,850円 ) | 在庫品1日目当日出荷可能 |
7,011円 ( 7,712円 ) | 在庫品1日目当日出荷可能 |
8,766円 ( 9,643円 ) | 在庫品1日目当日出荷可能 |
10,511円 ( 11,562円 ) | 在庫品1日目当日出荷可能 |
13,860円 ( 15,246円 ) | 在庫品1日目当日出荷可能 |

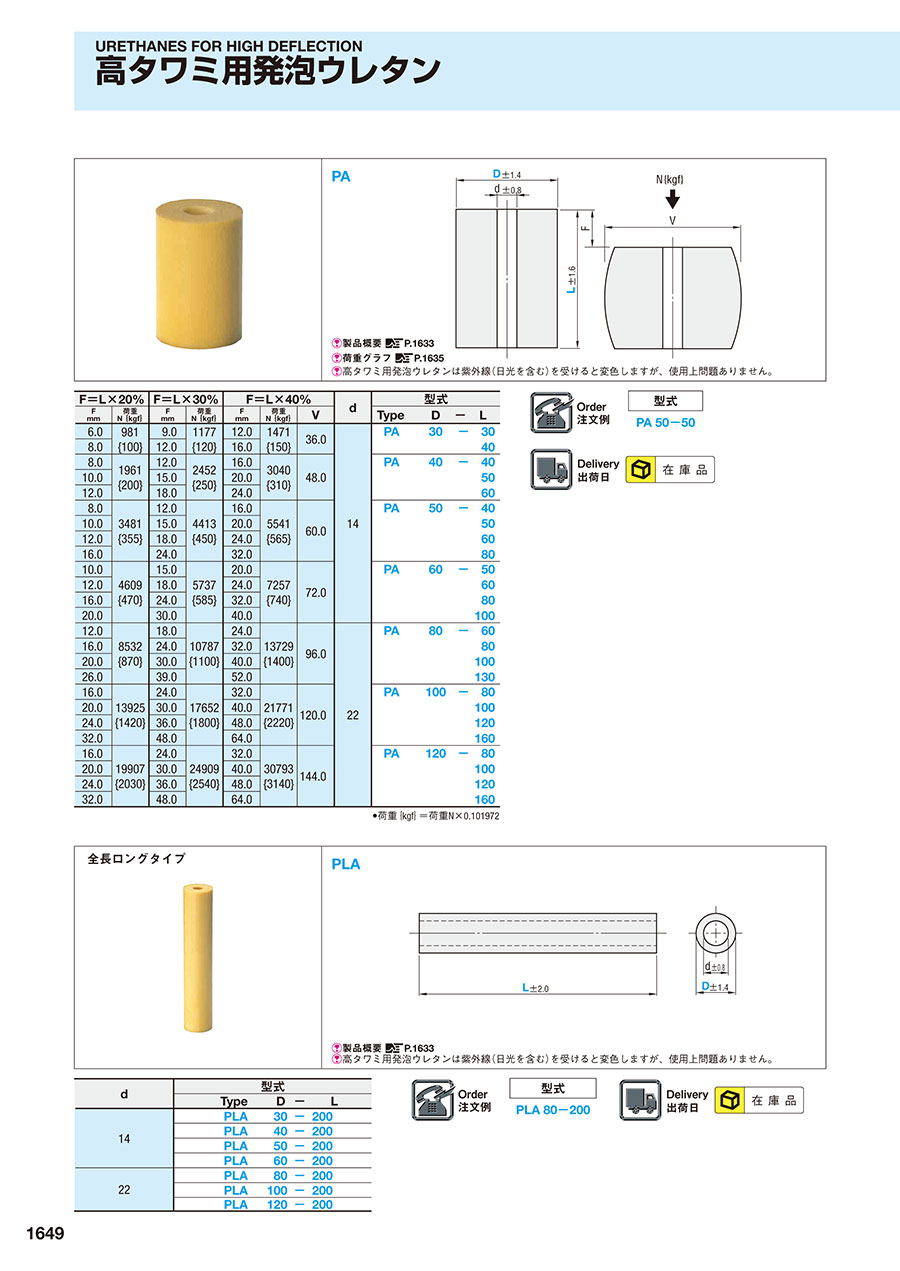

カタログ
高タワミ用発泡ウレタン -標準タイプ-のレビュー
プレス金型の押し上げ
5
5.02021/03/05
たわみ代が大きく短い長さでも使用可能です
金型の全長を短くすることが出来ました
0人が参考にしています。
金型メンテナンス
3
3.02018/07/25
金型の部品として使用しました。
納期がもう少し早いと助かります。
0人が参考にしています。
