ウレタン -標準タイプ- AE
- ウレタンタイプ
- 高荷重用ウレタン ショアA90
- 外形状
- 円柱形
- 穴形状
- 穴
- 最大タワミ (%)
- 25
未確定：候補が30型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
硬度ショアA90
| D | D | d | L |
|---|---|---|---|
| 15 | ±0.2 | ±0.2 | ±0.3 |
| 20 | |||
| 25 | |||
| 30 | |||
| 40 | |||
| 50 | ±0.3 | ±0.5 | |
| 60 |
規格表
| F＝L×15% | F＝L×20% | F＝L×25% | d | 型式 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| F mm | 荷重 N{kgf} | F mm | 荷重 N{kgf} | F mm | 荷重 N{kgf} | V | Type D | - | L | |
| 3.8 | 539 {55} | 5.0 | 735 {75} | 6.3 | 932 {95} | 18 | 7 | AE 15 | - | 25 |
| 4.5 | 6.0 | 7.5 | 30 | |||||||
| 5.3 | 7.0 | 8.8 | 35 | |||||||
| 6.0 | 8.0 | 10.0 | 40 | |||||||
| 3.8 | 1079 {110} | 5.0 | 1373 {140} | 6.3 | 1667 {170} | 24 | 8.5 | AE 20 | - | 25 |
| 4.5 | 6.0 | 7.5 | 30 | |||||||
| 5.3 | 7.0 | 8.8 | 35 | |||||||
| 6.0 | 8.0 | 10.0 | 40 | |||||||
| 3.8 | 1569 {160} | 5.0 | 2059 {210} | 6.3 | 2550 {260} | 30 | 11 | AE 25 | - | 25 |
| 4.5 | 6.0 | 7.5 | 30 | |||||||
| 5.3 | 7.0 | 8.8 | 35 | |||||||
| 6.0 | 8.0 | 10.0 | 40 | |||||||
| 6.8 | 9.0 | 11.3 | 45 | |||||||
| 7.5 | 10.0 | 12.5 | 50 | |||||||
| 4.5 | 2452 {250} | 6.0 | 2844 {290} | 7.5 | 3334 {340} | 37 | 14 | AE 30 | - | 30 |
| 5.3 | 7.0 | 8.8 | 35 | |||||||
| 6.0 | 8.0 | 10.0 | 40 | |||||||
| 6.8 | 9.0 | 11.3 | 45 | |||||||
| 7.5 | 10.0 | 12.5 | 50 | |||||||
| 8.3 | 11.0 | 13.8 | 55 | |||||||
| 9.0 | 12.0 | 15.0 | 60 | |||||||
| 6.0 | 4315 {440} | 8.0 | 5099 {520} | 10.0 | 5982 {610} | 48 | 14 | AE 40 | - | 40 |
| 7.5 | 10.0 | 12.5 | 50 | |||||||
| 9.0 | 12.0 | 15.0 | 60 | |||||||
| 7.5 | 7355 {750} | 10.0 | 8728 {890} | 12.5 | 10297 {1050} | 60 | 14 | AE 50 | - | 50 |
| 9.0 | 12.0 | 15.0 | 60 | |||||||
| 12.0 | 16.0 | 20.0 | 80 | |||||||
| 7.5 | 12356 {1260} | 10.0 | 14318 {1460} | 12.5 | 16769 {1710} | 72 | 14 | AE 60 | - | 50 |
| 9.0 | 12.0 | 15.0 | 60 | |||||||
| 12.0 | 16.0 | 20.0 | 80 | |||||||
• 荷重｛kgf｝＝荷重N×0.101972
上記の荷重関連データは保証値ではなく、参考値となっております。
注文例
出荷日
関連情報
下死点でスプリングガイド（SGA）の上部に、X≧10mmとなるように安全を見込んで、Lを選択してください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
41円 ( 45円 ) | 在庫品1日目当日出荷可能 |
41円 ( 45円 ) | 在庫品1日目当日出荷可能 |
41円 ( 45円 ) | 在庫品1日目当日出荷可能 |
41円 ( 45円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
116円 ( 128円 ) | 在庫品1日目当日出荷可能 |
116円 ( 128円 ) | 在庫品1日目当日出荷可能 |
116円 ( 128円 ) | 在庫品1日目当日出荷可能 |
116円 ( 128円 ) | 在庫品1日目当日出荷可能 |
116円 ( 128円 ) | 在庫品1日目当日出荷可能 |
116円 ( 128円 ) | 在庫品1日目当日出荷可能 |
122円 ( 134円 ) | 在庫品1日目当日出荷可能 |
139円 ( 153円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
185円 ( 204円 ) | 在庫品1日目当日出荷可能 |
208円 ( 229円 ) | 在庫品1日目当日出荷可能 |
231円 ( 254円 ) | 在庫品1日目当日出荷可能 |
266円 ( 293円 ) | 在庫品1日目当日出荷可能 |
347円 ( 382円 ) | 在庫品1日目当日出荷可能 |
416円 ( 458円 ) | 在庫品1日目当日出荷可能 |
554円 ( 609円 ) | 在庫品1日目当日出荷可能 |
658円 ( 724円 ) | 在庫品1日目当日出荷可能 |
889円 ( 978円 ) | 在庫品1日目当日出荷可能 |
797円 ( 877円 ) | 在庫品1日目当日出荷可能 |
947円 ( 1,042円 ) | 在庫品1日目当日出荷可能 |
1,271円 ( 1,398円 ) | 在庫品1日目当日出荷可能 |

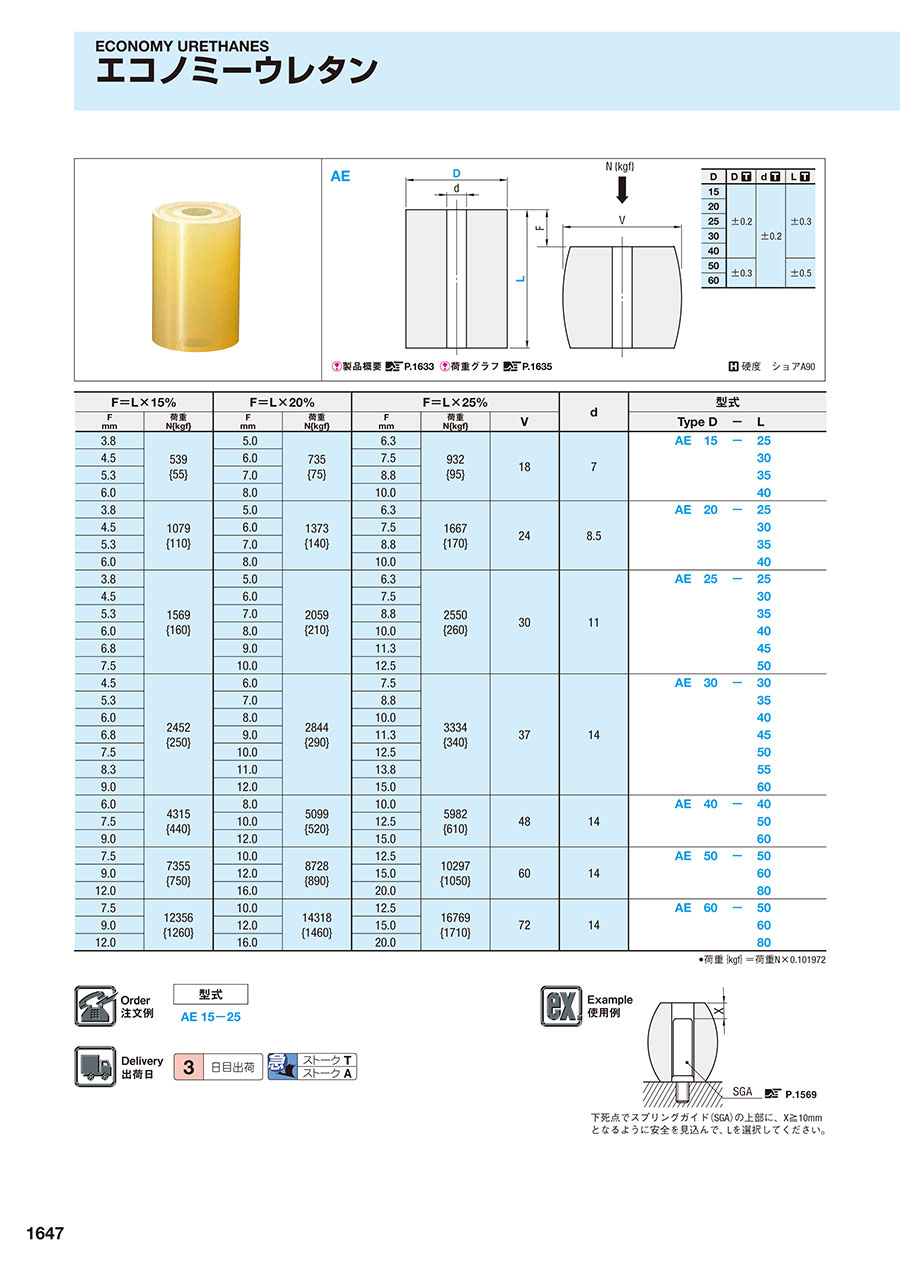

カタログ
ウレタン -標準タイプ- AEのレビュー
コンパンド型のゴム
5
5.02023/04/14
これは客先から依頼されました。多分コンパンド型のストリッパー用だと思います。喜んでいました。
0人が参考にしています。
プレス金型に使用
5
5.02022/08/09
プレス金型の底からの押し上げに使用。
サイズが豊富でスプリングと共によく使います。
圧縮量を抑えれば１０年以上持ちます。
0人が参考にしています。
部品の取付け
5
5.02021/11/10
振動の多いところに使用しています、平ワッシャーで両端を挟むようにして使うと強度もあり部品の取付けに重宝しています。
0人が参考にしています。
金型に使用しています
3
3.02021/03/04
当社製品である、樹脂を流す金型のリターンピンの下付けています。15年前から使っていて、一度もトラブルの発生はなく、実績も...もっと読む
0人が参考にしています。
