高荷重用座ぐり穴付ウレタン
- ウレタンタイプ
- 高荷重用ウレタン ショアA90
- 外形状
- 円柱形
- 穴形状
- 座ぐり穴
- 最大タワミ (%)
- 20
未確定：候補が14型番あります。
商品情報
外形図・製品仕様
硬度ショアA90

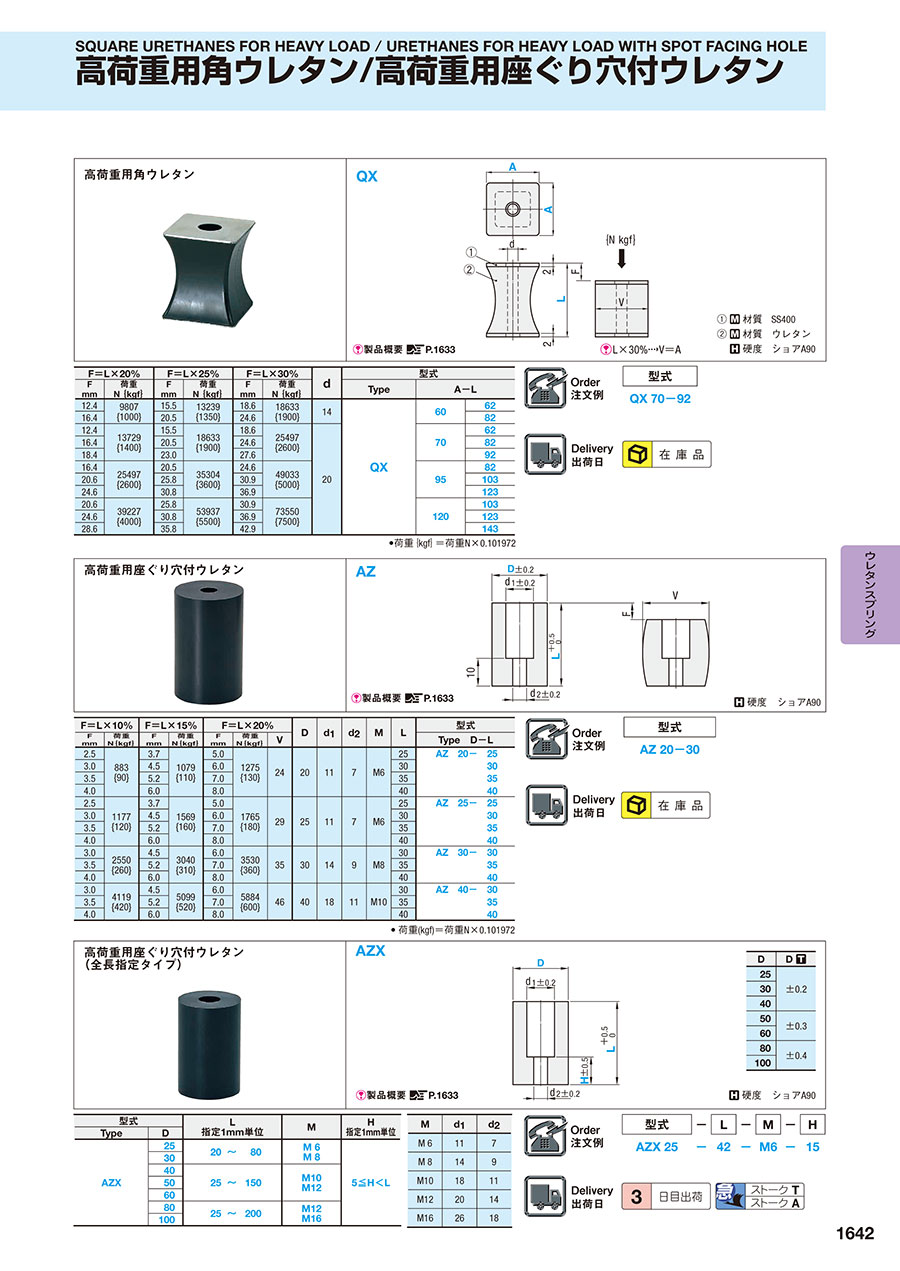

製品概要 P.1633
規格表
| F＝L×10% | F＝L×15% | F＝L×20% | D | d1 | d2 | M | L | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F mm | 荷重 N｛kgf｝ | F mm | 荷重 N｛kgf｝ | F mm | 荷重 N｛kgf｝ | V | Type D-L | |||||
| 2.5 | 883 {90} | 3.7 | 1079 {110} | 5.0 | 1275 {130} | 24 | 20 | 11 | 7 | M6 | 25 | AZ 20- 25 |
| 3.0 | 4.5 | 6.0 | 30 | 30 | ||||||||
| 3.5 | 5.2 | 7.0 | 35 | 35 | ||||||||
| 4.0 | 6.0 | 8.0 | 40 | 40 | ||||||||
| 2.5 | 1177 {120} | 3.7 | 1569 {160} | 5.0 | 1765 {180} | 29 | 25 | 11 | 7 | M6 | 25 | AZ 25- 25 |
| 3.0 | 4.5 | 6.0 | 30 | 30 | ||||||||
| 3.5 | 5.2 | 7.0 | 35 | 35 | ||||||||
| 4.0 | 6.0 | 8.0 | 40 | 40 | ||||||||
| 3.0 | 2550 {260} | 4.5 | 3040 {310} | 6.0 | 3530 {360} | 35 | 30 | 14 | 9 | M8 | 30 | AZ 30- 30 |
| 3.5 | 5.2 | 7.0 | 35 | 35 | ||||||||
| 4.0 | 6.0 | 8.0 | 40 | 40 | ||||||||
| 3.0 | 4119 {420} | 4.5 | 5099 {520} | 6.0 | 5884 {600} | 46 | 40 | 18 | 11 | M10 | 30 | AZ 40- 30 |
| 3.5 | 5.2 | 7.0 | 35 | 35 | ||||||||
| 4.0 | 6.0 | 8.0 | 40 | 40 | ||||||||
・荷重（kgf）＝荷重N×0.101972
上記の荷重関連データは保証値ではなく、参考値となっております。
注文例
出荷日
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
439円 ( 483円 ) | 在庫品1日目当日出荷可能 |
439円 ( 483円 ) | 在庫品1日目当日出荷可能 |
439円 ( 483円 ) | 在庫品1日目当日出荷可能 |
439円 ( 483円 ) | 在庫品1日目当日出荷可能 |
658円 ( 724円 ) | 在庫品1日目当日出荷可能 |
658円 ( 724円 ) | 在庫品1日目当日出荷可能 |
658円 ( 724円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
カタログ
高荷重用座ぐり穴付ウレタンのレビュー
金型部品
5
5.02021/06/23
いつも使用させて頂いております。
安定の品質で安心して使えます。
0人が参考にしています。
衝撃緩和材として
4
4.02020/02/27
使用歴3年
ザグリ加工付なのでボルト止めが簡単にできるので選定しやすいです。
品質、サイズバリエーション共に満足です。
0人が参考にしています。
金型部品として
4
4.02019/07/17
交換用として、いつも使用しています。
耐久性はかなりあると思います。
0人が参考にしています。
金型製作用
5
5.02018/10/16
金型製作時に使用しました。
サイズが他社に比べ豊富で、かつ次の日に物が到着するので非常に重宝しております。
0人が参考にしています。
