ウレタンストックブロック -標準タイプ-
- ウレタンタイプ
- 高荷重用ウレタン ショアA90
- 外形状
- 円柱形
- 穴形状
- 穴
- 最大タワミ (%)
- 25
未確定：候補が16型番あります。
商品情報

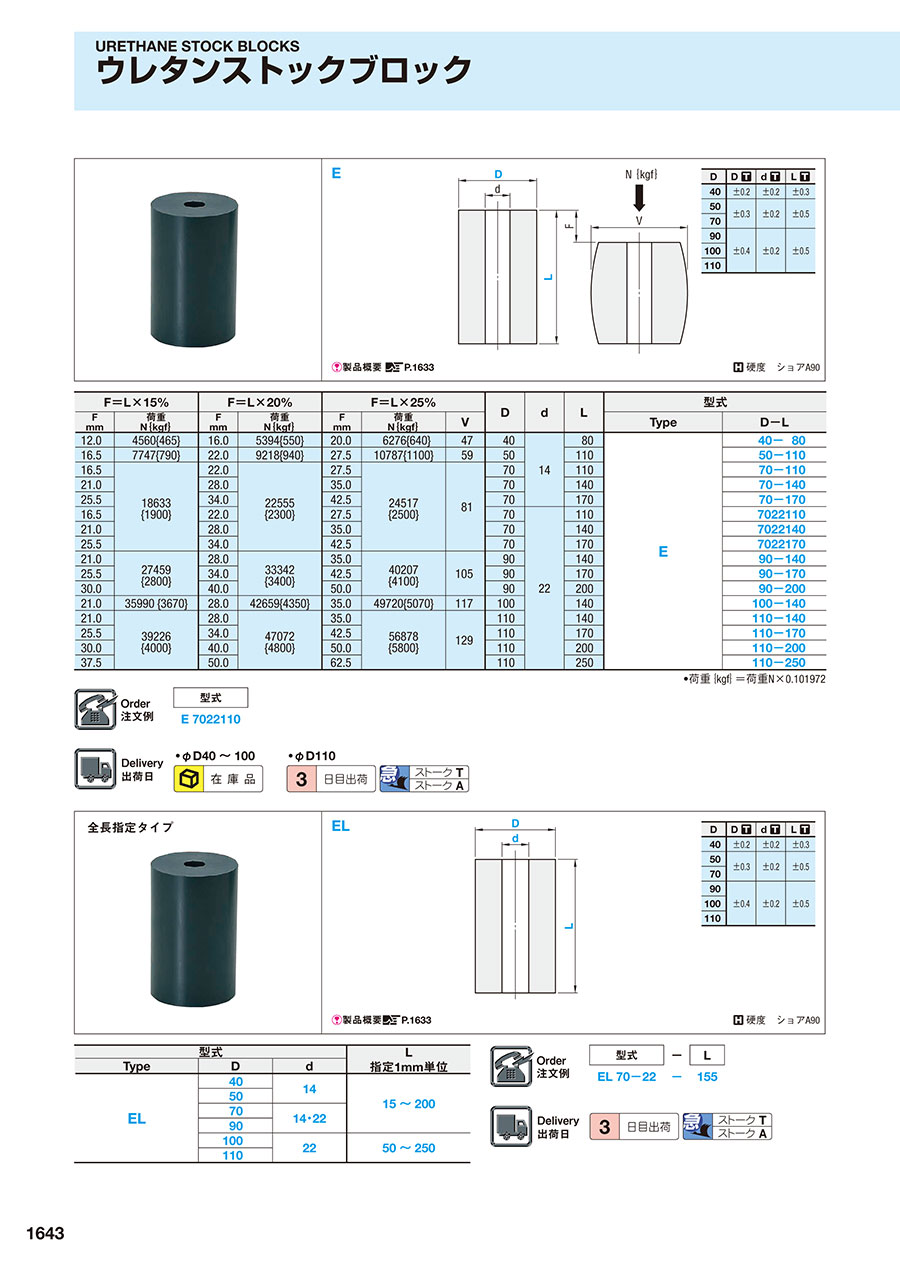

外形図・製品仕様
硬度ショアA90
| D | D | d | L |
|---|---|---|---|
| 40 | ±0.2 | ±0.2 | ±0.3 |
| 50 | ±0.3 | ±0.2 | ±0.5 |
| 70 | |||
| 90 | ±0.4 | ±0.2 | ±0.5 |
| 100 | |||
| 110 |
製品概要 P.1633
規格表
| F＝L×15% | F＝L×20% | F＝L×25% | D | d | L | 型式 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| F mm | 荷重 N｛kgf｝ | F mm | 荷重 N｛kgf｝ | F mm | 荷重 N｛kgf｝ | V | Type | D-L | |||
| 12.0 | 4560{465} | 16.0 | 5394{550} | 20.0 | ?6276{640} | 47 | 40 | 14 | 80 | E | 40-80 |
| 16.5 | 7747{790} | 22.0 | 9218{940} | 27.5 | 10787{1100} | 59 | 50 | 110 | 50-110 | ||
| 16.5 | 18633 {1900} | 22.0 | 22555 {2300} | 27.5 | 24517 {2500} | 81 | 70 | 110 | 70-110 | ||
| 21.0 | 28.0 | 35.0 | 70 | 140 | 70-140 | ||||||
| 25.5 | 34.0 | 42.5 | 70 | 170 | 70-170 | ||||||
| 16.5 | 22.0 | 27.5 | 70 | 22 | 110 | 7022110 | |||||
| 21.0 | 28.0 | 35.0 | 70 | 140 | 7022140 | ||||||
| 25.5 | 34.0 | 42.5 | 70 | 170 | 7022170 | ||||||
| 21.0 | 27459 {2800} | 28.0 | 33342 {3400} | 35.0 | 40207 {4100} | 105 | 90 | 140 | 90-140 | ||
| 25.5 | 34.0 | 42.5 | 90 | 170 | 90-170 | ||||||
| 30.0 | 40.0 | 50.0 | 90 | 200 | 90-200 | ||||||
| 21.0 | 35990 {3670} | 28.0 | 42659{4350} | 35.0 | 49720{5070} | 117 | 100 | 140 | 100-140 | ||
| 21.0 | 39226 {4000} | 28.0 | 47072 {4800} | 35.0 | 56878 {5800} | 129 | 110 | 140 | 110-140 | ||
| 25.5 | 34.0 | 42.5 | 110 | 170 | 110-170 | ||||||
| 30.0 | 40.0 | 50.0 | 110 | 200 | 110-200 | ||||||
| 37.5 | 50.0 | 62.5 | 110 | 250 | 110-250 | ||||||
・荷重｛kgf｝＝荷重N×0.101972
上記の荷重関連データは保証値ではなく、参考値となっております。
注文例
出荷日
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
635円 ( 699円 ) | 在庫品1日目当日出荷可能 |
1,340円 ( 1,474円 ) | 在庫品1日目当日出荷可能 |
2,437円 ( 2,681円 ) | 在庫品1日目当日出荷可能 |
3,026円 ( 3,329円 ) | 在庫品1日目当日出荷可能 |
3,627円 ( 3,990円 ) | 在庫品1日目当日出荷可能 |
4,562円 ( 5,018円 ) | 在庫品1日目当日出荷可能 |
5,867円 ( 6,454円 ) | 在庫品1日目当日出荷可能 |
6,930円 ( 7,623円 ) | 在庫品1日目当日出荷可能 |
7,242円 ( 7,966円 ) | 在庫品1日目当日出荷可能 |
8,478円 ( 9,326円 ) | 在庫品1日目当日出荷可能 |
10,614円 ( 11,675円 ) | 在庫品1日目当日出荷可能 |
12,509円 ( 13,760円 ) | 在庫品1日目当日出荷可能 |
15,581円 ( 17,139円 ) | 在庫品1日目当日出荷可能 |
2,437円 ( 2,681円 ) | 在庫品1日目当日出荷可能 |
3,026円 ( 3,329円 ) | 在庫品1日目当日出荷可能 |
3,627円 ( 3,990円 ) | 在庫品1日目当日出荷可能 |
カタログ
ウレタンストックブロック -標準タイプ-のレビュー
プレス金型の圧力元
5
5.02022/04/18
プレス金型のパットの押さえに圧力が必要な為、購入しました。
他社製品より少し高いですが、サイズが選べることなどメリットこ...もっと読む
0人が参考にしています。
金型の保管時に使用しています
4
4.02021/05/26
当社では、金型を使ってプレス製品を製作しています。段取り替えの時、金型を下し保管のさい金型を開いておくのでその時にこの商...もっと読む
0人が参考にしています。
