スプリングガイドリテーナ SGC
未確定：候補が65型番あります。
商品情報

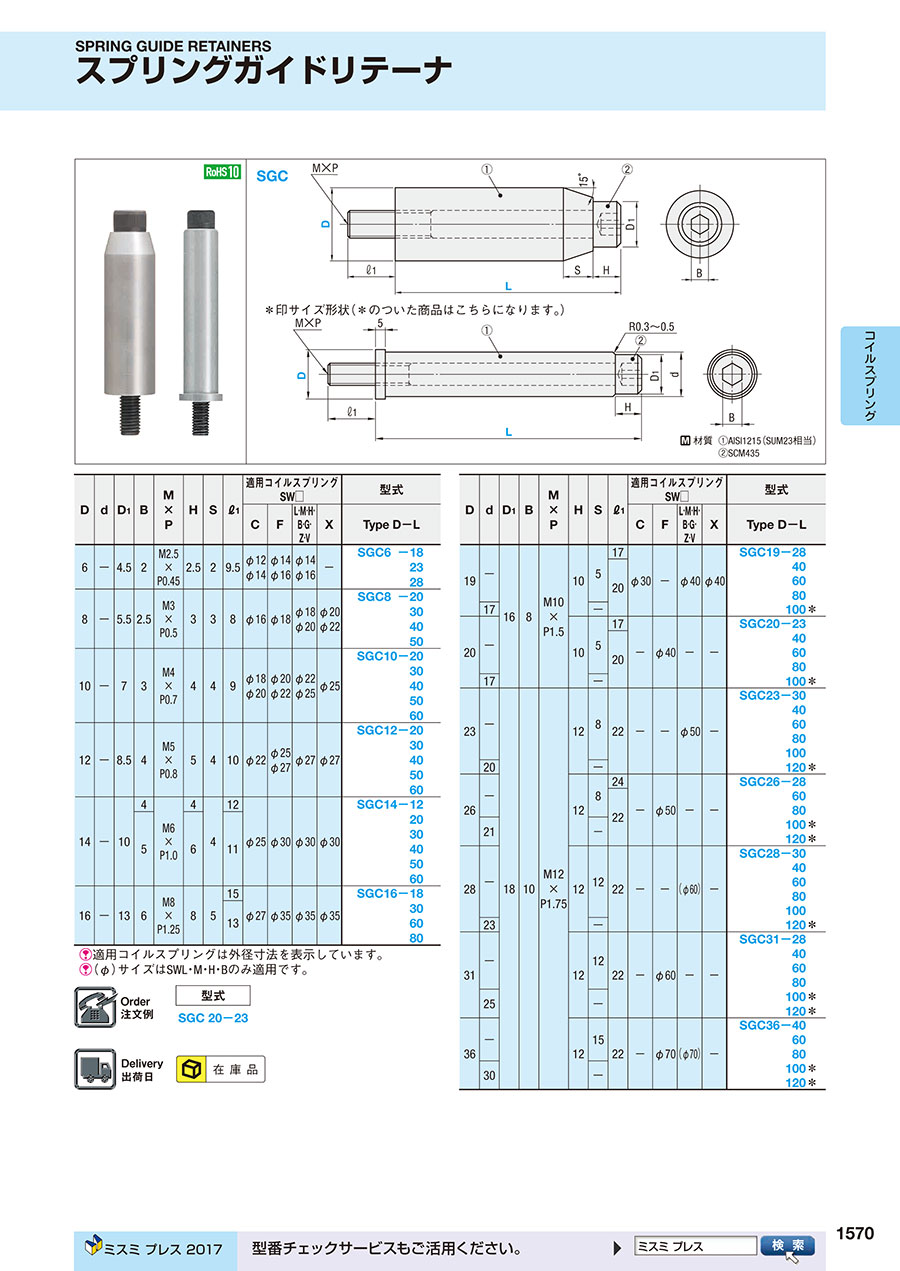

外形図・製品仕様
| 材質 | ①AISI1215（SUM23相当） |
| ②SCM435 |
規格表
| D | d | D1 | B | M × P | H | S | ℓ1 | 適用コイルスプリング SW□ | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C | F | L・M・H・ B・G・ Z・V | X | Type D- | L | ||||||||
| 6 | - | 4.5 | 2 | M2.5 × P0.45 | 2.5 | 2 | 9.5 | φ12 φ14 | φ14 φ16 | φ14 φ16 | - | SGC6- | 18 |
| 23 | |||||||||||||
| 28 | |||||||||||||
| 8 | - | 5.5 | 2.5 | M3 × P0.5 | 3 | 3 | 8 | φ16 | φ18 | φ18 φ20 | φ20 φ22 | SGC8- | 20 |
| 30 | |||||||||||||
| 40 | |||||||||||||
| 50 | |||||||||||||
| 10 | - | 7 | 3 | M4 × P0.7 | 4 | 4 | 9 | φ18 φ20 | φ20 φ22 | φ22 φ25 | φ25 | SGC10- | 20 |
| 30 | |||||||||||||
| 40 | |||||||||||||
| 50 | |||||||||||||
| 60 | |||||||||||||
| 12 | - | 8.5 | 4 | M5 × P0.8 | 5 | 4 | 10 | φ22 | φ25 φ27 | φ27 | φ27 | SGC12- | 20 |
| 30 | |||||||||||||
| 40 | |||||||||||||
| 50 | |||||||||||||
| 60 | |||||||||||||
| 14 | - | 10 | 4 | M6 × P1.0 | 4 | 4 | 12 | φ25 | φ30 | φ30 | φ30 | SGC14- | 12 |
| 5 | 6 | 11 | 20 | ||||||||||
| 30 | |||||||||||||
| 40 | |||||||||||||
| 50 | |||||||||||||
| 60 | |||||||||||||
| 16 | - | 13 | 6 | M8 × P1.25 | 8 | 5 | 15 | φ27 | φ35 | φ35 | φ35 | SGC16- | 18 |
| 13 | 30 | ||||||||||||
| 60 | |||||||||||||
| 80 | |||||||||||||
| 19 | - | 16 | 8 | M10 × P1.5 | 10 | 5 | 17 | φ30 | - | φ40 | φ40 | SGC19- | 28 |
| 20 | 40 | ||||||||||||
| 60 | |||||||||||||
| 80 | |||||||||||||
| 17 | - | 100※ | |||||||||||
| 20 | - | 10 | 5 | 17 | - | φ40 | - | - | SGC20- | 23 | |||
| 20 | 40 | ||||||||||||
| 60 | |||||||||||||
| 80 | |||||||||||||
| 17 | - | 100※ | |||||||||||
| 23 | - | 18 | 10 | M12 × P1.75 | 12 | 8 | 22 | - | - | φ50 | - | SGC23- | 30 |
| 40 | |||||||||||||
| 60 | |||||||||||||
| 80 | |||||||||||||
| 100 | |||||||||||||
| 20 | - | 120※ | |||||||||||
| 26 | - | 12 | 8 | 24 | - | φ50 | - | - | SGC26- | 28 | |||
| 22 | 60 | ||||||||||||
| 80 | |||||||||||||
| 21 | - | 100※ | |||||||||||
| 120※ | |||||||||||||
| 28 | - | 12 | 12 | 22 | - | - | （φ60） | - | SGC28- | 30 | |||
| 40 | |||||||||||||
| 60 | |||||||||||||
| 80 | |||||||||||||
| 100 | |||||||||||||
| 23 | - | 120※ | |||||||||||
| 31 | - | 12 | 12 | 22 | - | φ60 | - | - | SGC31- | 28 | |||
| 40 | |||||||||||||
| 60 | |||||||||||||
| 80 | |||||||||||||
| 25 | - | 100※ | |||||||||||
| 120※ | |||||||||||||
| 36 | - | 12 | 15 | 22 | - | φ70 | （φ70） | - | SGC36- | 40 | |||
| 60 | |||||||||||||
| 80 | |||||||||||||
| 30 | - | 100※ | |||||||||||
| 120※ | |||||||||||||
適用コイルスプリングは外径寸法を表示しています。
（φ）サイズはSWL・M・H・Bのみ適用です。
注文例
出荷日
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
162円 ( 178円 ) | 在庫品1日目当日出荷可能 |
162円 ( 178円 ) | 在庫品1日目当日出荷可能 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
162円 ( 178円 ) | 在庫品1日目当日出荷可能 |
162円 ( 178円 ) | 在庫品1日目当日出荷可能 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
162円 ( 178円 ) | 在庫品1日目当日出荷可能 |
162円 ( 178円 ) | 在庫品1日目当日出荷可能 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
231円 ( 254円 ) | 在庫品1日目当日出荷可能 |
231円 ( 254円 ) | 在庫品1日目当日出荷可能 |
162円 ( 178円 ) | 在庫品1日目当日出荷可能 |
162円 ( 178円 ) | 在庫品1日目当日出荷可能 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
231円 ( 254円 ) | 在庫品1日目当日出荷可能 |
231円 ( 254円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
243円 ( 267円 ) | 在庫品1日目当日出荷可能 |
254円 ( 279円 ) | 在庫品1日目当日出荷可能 |
254円 ( 279円 ) | 在庫品1日目当日出荷可能 |
254円 ( 279円 ) | 在庫品1日目当日出荷可能 |
323円 ( 355円 ) | 在庫品1日目当日出荷可能 |
381円 ( 419円 ) | 在庫品1日目当日出荷可能 |
254円 ( 279円 ) | 在庫品1日目当日出荷可能 |
254円 ( 279円 ) | 在庫品1日目当日出荷可能 |
254円 ( 279円 ) | 在庫品1日目当日出荷可能 |
335円 ( 369円 ) | 在庫品1日目当日出荷可能 |
404円 ( 444円 ) | 在庫品1日目当日出荷可能 |
323円 ( 355円 ) | 在庫品1日目当日出荷可能 |
323円 ( 355円 ) | 在庫品1日目当日出荷可能 |
323円 ( 355円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
566円 ( 623円 ) | 在庫品1日目当日出荷可能 |
323円 ( 355円 ) | 在庫品1日目当日出荷可能 |
323円 ( 355円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
566円 ( 623円 ) | 在庫品1日目当日出荷可能 |
601円 ( 661円 ) | 在庫品1日目当日出荷可能 |
381円 ( 419円 ) | 在庫品1日目当日出荷可能 |
381円 ( 419円 ) | 在庫品1日目当日出荷可能 |
381円 ( 419円 ) | 在庫品1日目当日出荷可能 |
508円 ( 559円 ) | 在庫品1日目当日出荷可能 |
508円 ( 559円 ) | 在庫品1日目当日出荷可能 |
658円 ( 724円 ) | 在庫品1日目当日出荷可能 |
381円 ( 419円 ) | 在庫品1日目当日出荷可能 |
381円 ( 419円 ) | 在庫品1日目当日出荷可能 |
381円 ( 419円 ) | 在庫品1日目当日出荷可能 |
508円 ( 559円 ) | 在庫品1日目当日出荷可能 |
774円 ( 851円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
カタログ
スプリングガイドリテーナ SGCのレビュー
プレス金型の上下の案内に使用しました
5
5.02017/08/01
プレス金型の上型と下型の案内に使用しました
サブガイド不要で精度もかなりあります
1人が参考にしています。
安定
4
4.02022/09/05
スライドのストロ－クが
かなり長い場合
こちら安定して
摺動するので
便利ですね
0人が参考にしています。
プレス金型の順送型用
5
5.02022/05/30
順送金型のスプリングガイドとして使用する為購入しました。
いつもは他社にて購入しているが、納期がなかったので、こちらで購...もっと読む
0人が参考にしています。
金型部品
5
5.02021/11/18
規格品としてあるので、在庫があり翌日には届いてなおかつ価格も安いほうで、よく利用させていただいています。
0人が参考にしています。
治具再作
5
5.02021/06/28
使用回数の多いスプリングのガイドとして購入しました。
制度もよく、しっかりスプリングをガイドしてくれています。
0人が参考にしています。
