ミスミ

スプリングガイドピン

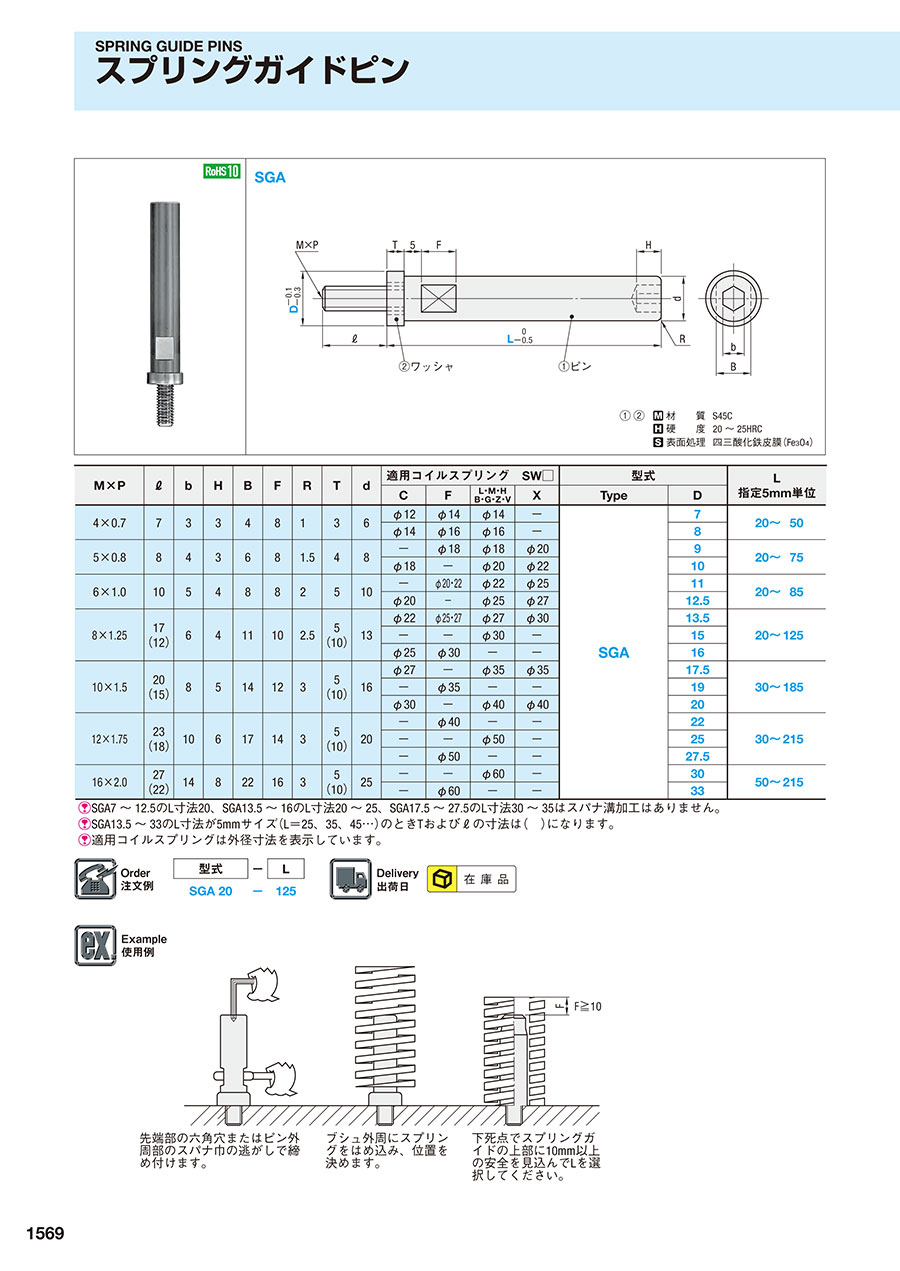

カタログ |P.1569

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（8件）

通常単価(税別): 200円～903円

税込単価: 220円～993円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

コイルスプリング用ワッシャ SSWA

4.4

通常価格(税別)： 75円 (税込価格：83円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプリングガイドリテーナ　SGC

4.4

通常価格(税別)： 150円 (税込価格：165円)

通常出荷日：在庫品1日目

スプリングガイドピンとなります。材質は機械構造用炭素鋼です。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が410型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

①②	材質	S45C
	硬度	20 ～ 25HRC
	表面処理	四三酸化鉄皮膜（Fe₃O₄）

規格表

M×P	ℓ	b	H	B	F	R	T	d	適用コイルスプリング SW□				型式		L 指定5mm単位
M×P	ℓ	b	H	B	F	R	T	d	C	F	L・M・H B・G・Z・V	X	Type	D	L 指定5mm単位
4×0.7	7	3	3	4	8	1	3	6	φ12	φ14	φ14	-	SGA	7	20～50
4×0.7	7	3	3	4	8	1	3	6	φ14	φ16	φ16	-		8	20～50
5×0.8	8	4	3	6	8	1.5	4	8	-	φ18	φ18	φ20		9	20～75
5×0.8	8	4	3	6	8	1.5	4	8	φ18	-	φ20	φ22		10	20～75
6×1.0	10	5	4	8	8	2	5	10	-	φ20・22	φ22	φ25		11	20～85
6×1.0	10	5	4	8	8	2	5	10	φ20	-	φ25	φ27		12.5	20～85
8×1.25	17 （12）	6	4	11	10	2.5	5 （10）	13	φ22	φ25・27	φ27	φ30		13.5	20～125
									-	-	φ30	-		15
									φ25	φ30	-	-		16
10×1.5	20 （15）	8	5	14	12	3	5 （10）	16	φ27	-	φ35	φ35		17.5	30～185
									-	φ35	-	-		19
									φ30	-	φ40	φ40		20
12×1.75	23 （18）	10	6	17	14	3	5 （10）	20	-	φ40	-	-		22	30～215
									-	-	φ50	-		25
									-	φ50	-	-		27.5
16×2.0	27 （22）	14	8	22	16	3	5 （10）	25	-	-	φ60	-		30	50～215
16×2.0	27 （22）	14	8	22	16	3	5 （10）	25	-	φ60	-	-		33	50～215

SGA7 ～ 12.5のL寸法20、SGA13.5 ～ 16のL寸法20 ～ 25、SGA17.5 ～ 27.5のL寸法30 ～ 35はスパナ溝加工はありません。
SGA13.5 ～ 33のL寸法が5mmサイズ（L＝25、35、45…）のときTおよびℓの寸法は（）になります。
適用コイルスプリングは外径寸法を表示しています。

注文例

出荷日

型番リスト

表示件数

...

型番

D(外径)

(mm)

L(ガイド長)

(mm)

RoHS?

最小発注数量

7	20	10	1個
7	25	10	1個
7	30	10	1個
7	35	10	1個
7	40	10	1個
7	45	10	1個
7	50	10	1個
8	20	10	1個
8	25	10	1個
8	30	10	1個
8	35	10	1個
8	40	10	1個
8	45	10	1個
8	50	10	1個
9	20	10	1個
9	25	10	1個
9	30	10	1個
9	35	10	1個
9	40	10	1個
9	45	10	1個
9	50	10	1個
9	55	10	1個
9	60	10	1個
9	65	10	1個
9	70	10	1個
9	75	10	1個
10	20	10	1個
10	25	10	1個
10	30	10	1個
10	35	10	1個
10	40	10	1個
10	45	10	1個
10	50	10	1個
10	55	10	1個
10	60	10	1個
10	65	10	1個
10	70	10	1個
10	75	10	1個
11	20	10	1個
11	25	10	1個
11	30	10	1個
11	35	10	1個
11	40	10	1個
11	45	10	1個
11	50	10	1個
11	55	10	1個
11	60	10	1個
11	65	10	1個
11	70	10	1個
11	75	10	1個
11	80	10	1個
11	85	10	1個
12.5	20	10	1個
12.5	25	10	1個
12.5	30	10	1個
12.5	35	10	1個
12.5	40	10	1個
12.5	45	10	1個
12.5	50	10	1個
12.5	55	10	1個

通常単価(税別) (税込単価)	通常出荷日

200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能
252円 ( 277円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

スプリングガイドピンとなります。材質は機械構造用炭素鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプリングガイドピンのレビュー

4.5平均満足度：4.58件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

プレス金型

満足度：5.02018/06/18

プレス金型製作時によく利用しています。スプリングガイドリテーナのSGCより、長さが選べるのと、同じスプリング径ならタ...もっと読む

1人が参考にしています。

スプリングガイドとして

満足度：4.02022/05/24

客先指定になっておりますので大変重宝しております。しかしｄ径が最小ｄ6しかありませんので、ｄ4、ｄ3も追加して頂けると...もっと読む

0人が参考にしています。

金型部品で

満足度：5.02021/03/18

客先から設置必須部品になっているので使用してます。長さも豊富なので便利です。

0人が参考にしています。

ガイド

満足度：4.02020/12/11

スム−ズに動きますしブレがおきないのでよい部品ですバネと兼用しますね

0人が参考にしています。

ストロークが長い天側スライドの作動補助に使用。

満足度：4.02020/02/04

全長が長いスプリングが変形しない様に使用しました。根元のみでスプリング内径が効くので、全長全てで効く様になっていればもっ...もっと読む

0人が参考にしています。
