スプリングユニット用フランジ
未確定：候補が6型番あります。
商品情報
外形図・製品仕様
| ・ストリッパボルト（MSB） | P.1011 | |||||
| ・コイルスプリング | P.1529 |
| 材質 | S45C |
| 表面処理 | 四三酸化鉄皮膜（Fe3O4） |
規格表
| 適用スプリング 外径D | 適用 ボルト | P | M×P | TA・TB | LA | LB | D | d | 型式 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Type | No. | |||||||||
| 25 | MSB8 | 8 | 6×1.0 | 5 | 10 | 10 | 26 | 11.5 | WUNT | 25 |
| 27 | 11 | 11 | 28 | 12.5 | 27 | |||||
| 30 | MSB10 | 10 | 8×1.25 | 11 | 11 | 31 | 14 | 30 | ||
| 13 | 13 | 30-13 | ||||||||
| 35 | 13 | 13 | 36 | 16.5 | 35 | |||||
| 40 | MSB12 | 12 | 13 | 13 | 41 | 19 | 40 | |||
SWCには使用できません（スプリング内径と適合しません）。
注文例
出荷日
追加工
関連情報

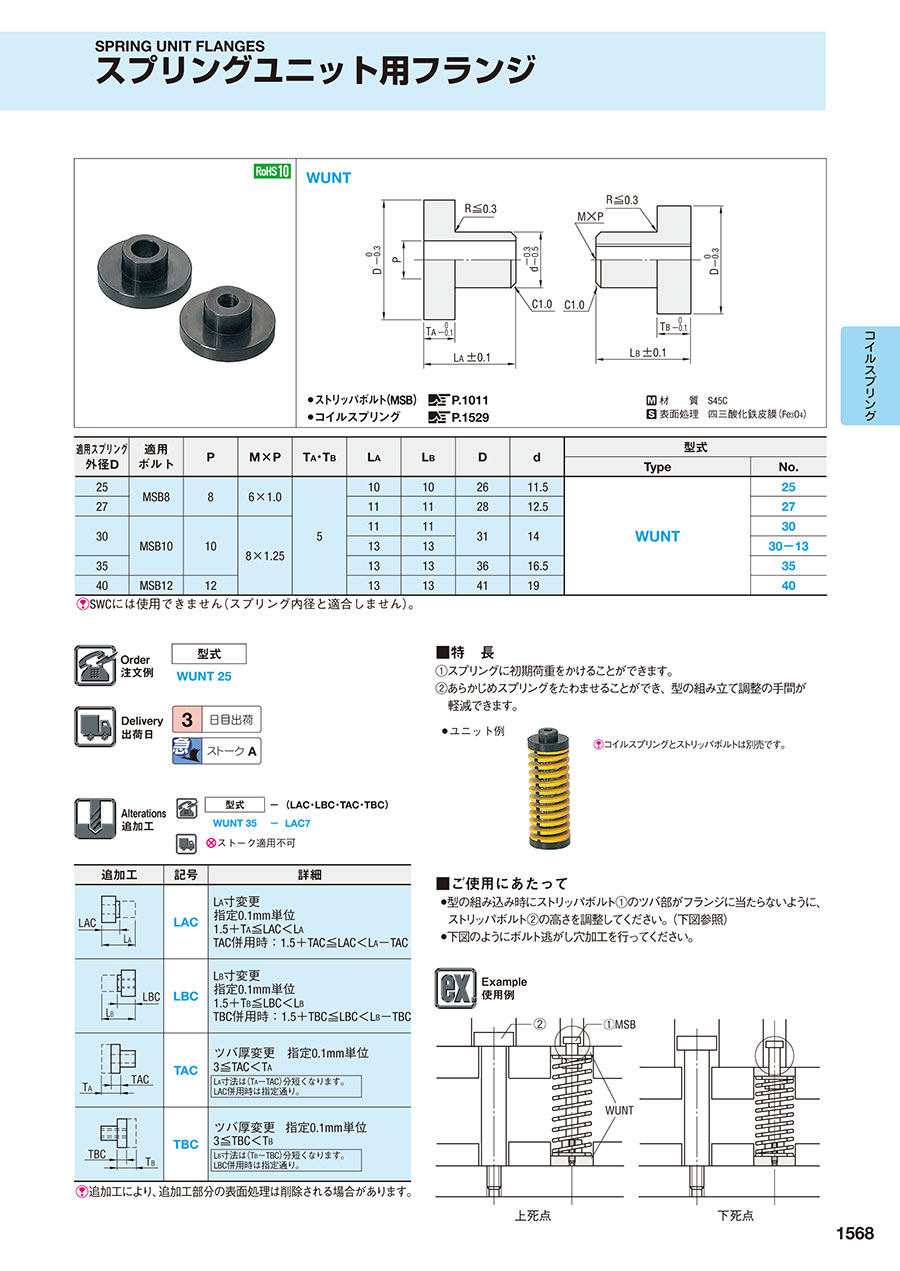

■特長
①スプリングに初期荷重をかけることができます。
②あらかじめスプリングをたわませることができ、型の組み立て調整の手間が軽減できます。
コイルスプリングとストリッパボルトは別売です。
■ご使用にあたって
・型の組み込み時にストリッパボルト①のツバ部がフランジに当たらないように、ストリッパボルト②の高さを調整してください。（下図参照）
・下図のようにボルト逃がし穴加工を行ってください。
