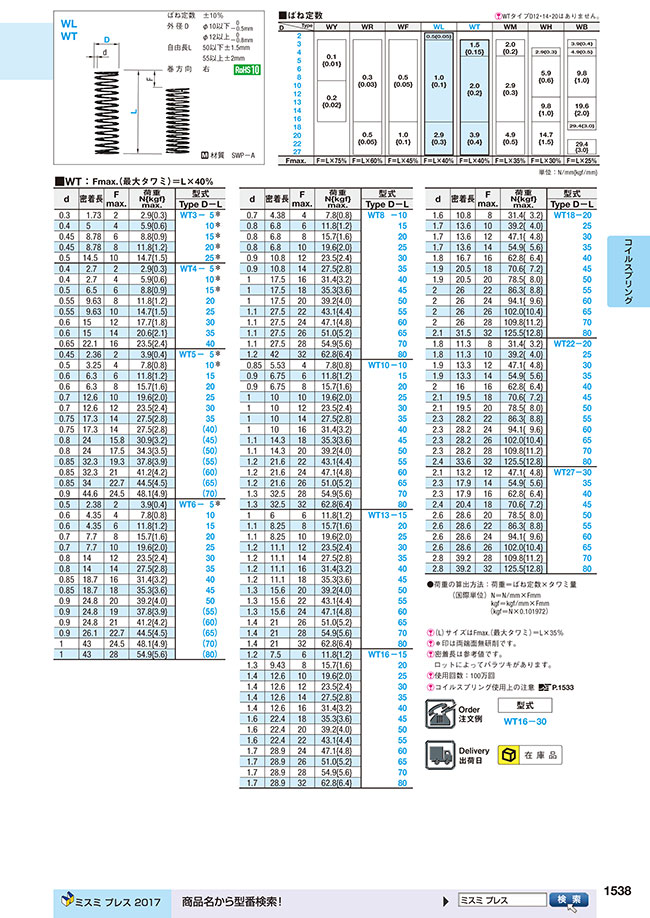

カタログ |P.1538

ミスミ

丸線コイルスプリング WT　【金型用標準部品】

数量スライド割引
当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（30件）

この商品のFAQをみる（1件）

通常単価(税別): 657円～771円

税込単価: 723円～848円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

丸線コイルスプリング WL　【金型用標準部品】

4.6

通常価格(税別)： 657円 (税込価格：723円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

丸線コイルスプリング WF　【金型用標準部品】

4.7

通常価格(税別)： 657円 (税込価格：723円)

通常出荷日：在庫品1日目

WT（40%タワミ)外径基準タイプの丸線コイルスプリングです。材質はピアノ線で...

詳細情報を確認する

型番

未確定 130 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

ばね定数	±10%
外径D	φ10以下（0/-0.5mm）
	φ12以上（0/-0.8mm）
自由長L	50以下±1.5mm
	55以上±2.5mm
巻方向	右

材質 SWP-A

規格表

■WT：Fmax. （最大タワミ）＝L×40%

d	密着長	F max.	荷重 N{kgf} max.	型式
d	密着長	F max.	荷重 N{kgf} max.	Type D-L
0.3	1.73	2	2.9 {0.3}	WT3-	5^※
0.4	5	4	5.9 {0.6}		10^※
0.45	8.78	6	8.8 {0.9}		15^※
0.45	8.78	8	11.8 {1.2}		20^※
0.5	14.5	10	14.7 {1.5}		25^※
0.4	2.7	2	2.9 {0.3}	WT4-	5^※
0.4	2.7	4	5.9 {0.6}		10^※
0.5	6.5	6	8.8 {0.9}		15^※
0.55	9.63	8	11.8 {1.2}		20
0.55	9.63	10	14.7 {1.5}		25
0.6	15	12	17.7 {1.8}		30
0.6	15	14	20.6 {2.1}		35
0.65	22.1	16	23.5 {2.4}		40
0.45	2.36	2	3.9 {0.4}	WT5-	5^※
0.5	3.25	4	7.8 {0.8}		10^※
0.6	6.3	6	11.8 {1.2}		15
0.6	6.3	8	15.7 {1.6}		20
0.7	12.6	10	19.6 {2.0}		25
0.7	12.6	12	23.5 {2.4}		30
0.75	17.3	14	27.5 {2.8}		35
0.75	17.3	14	27.5 {2.8}		（40）
0.8	24	15.8	30.9 {3.2}		（45）
0.8	24	17.5	34.3 {3.5}		（50）
0.85	32.3	19.3	37.8 {3.9}		（55）
0.85	32.3	21	41.2 {4.2}		（60）
0.85	34	22.7	44.5 {4.5}		（65）
0.9	44.6	24.5	48.1 {4.9}		（70）
0.5	2.38	2	3.9 {0.4}	WT6-	5^※
0.6	4.35	4	7.8 {0.8}		10
0.6	4.35	6	11.8 {1.2}		15
0.7	7.7	8	15.7 {1.6}		20
0.7	7.7	10	19.6 {2.0}		25
0.8	14	12	23.5 {2.4}		30
0.8	14	14	27.5 {2.8}		35
0.85	18.7	16	31.4 {3.2}		40
0.85	18.7	18	35.3 {3.6}		45
0.9	24.8	20	39.2 {4.0}		50
0.9	24.8	19	37.8 {3.9}		（55）
0.9	24.8	21	41.2 {4.2}		（60）
0.9	26.1	22.7	44.5 {4.5}		（65）
1	43	24.5	48.1 {4.9}		（70）
1	43	28	54.9 {5.6}		（80）

d	密着長	F max.	荷重 N{kgf} max.	型式
d	密着長	F max.	荷重 N{kgf} max.	Type D-L
0.7	4.38	4	7.8 {0.8}	WT8-	10
0.8	6.8	6	11.8 {1.2}		15
0.8	6.8	8	15.7 {1.6}		20
0.8	6.8	10	19.6 {2.0}		25
0.9	10.8	12	23.5 {2.4}		30
0.9	10.8	14	27.5 {2.8}		35
1	17.5	16	31.4 {3.2}		40
1	17.5	18	35.3 {3.6}		45
1	17.5	20	39.2 {4.0}		50
1.1	27.5	22	43.1 {4.4}		55
1.1	27.5	24	47.1 {4.8}		60
1.1	27.5	26	51.0 {5.2}		65
1.1	27.5	28	54.9 {5.6}		70
1.2	42	32	62.8 {6.4}		80
0.85	5.53	4	7.8 {0.8}	WT10-	10
0.9	6.75	6	11.8 {1.2}		15
0.9	6.75	8	15.7 {1.6}		20
1	10	10	19.6 {2.0}		25
1	10	12	23.5 {2.4}		30
1	10	14	27.5 {2.8}		35
1	10	16	31.4 {3.2}		40
1.1	14.3	18	35.3 {3.6}		45
1.1	14.3	20	39.2 {4.0}		50
1.2	21.6	22	43.1 {4.4}		55
1.2	21.6	24	47.1 {4.8}		60
1.2	21.6	26	51.0 {5.2}		65
1.3	32.5	28	54.9 {5.6}		70
1.3	32.5	32	62.8 {6.4}		80
1	6	6	11.8 {1.2}	WT13-	15
1.1	8.25	8	15.7 {1.6}		20
1.1	8.25	10	19.6 {2.0}		25
1.2	11.1	12	23.5 {2.4}		30
1.2	11.1	14	27.5 {2.8}		35
1.2	11.1	16	31.4 {3.2}		40
1.2	11.1	18	35.3 {3.6}		45
1.3	15.6	20	39.2 {4.0}		50
1.3	15.6	22	43.1 {4.4}		55
1.3	15.6	24	47.1 {4.8}		60
1.4	21	26	51.0 {5.2}		65
1.4	21	28	54.9 {5.6}		70
1.4	21	32	62.8 {6.4}		80
1.2	7.5	6	11.8 {1.2}	WT16-	15
1.3	9.43	8	15.7 {1.6}		20
1.4	12.6	10	19.6 {2.0}		25
1.4	12.6	12	23.5 {2.4}		30
1.4	12.6	14	27.5 {2.8}		35
1.4	12.6	16	31.4 {3.2}		40
1.6	22.4	18	35.3 {3.6}		45
1.6	22.4	20	39.2 {4.0}		50
1.6	22.4	22	43.1 {4.4}		55
1.7	28.9	24	47.1 {4.8}		60
1.7	28.9	26	51.0 {5.2}		65
1.7	28.9	28	54.9 {5.6}		70
1.7	28.9	32	62.8 {6.4}		80

d	密着長	F max.	荷重 N{kgf} max.	型式
d	密着長	F max.	荷重 N{kgf} max.	Type D-L
1.6	10.8	8	31.4 {3.2}	WT18-	20
1.7	13.6	10	39.2 {4.0}		25
1.7	13.6	12	47.1 {4.8}		30
1.7	13.6	14	54.9 {5.6}		35
1.8	16.7	16	62.8 {6.4}		40
1.9	20.5	18	70.6 {7.2}		45
1.9	20.5	20	78.5 {8.0}		50
2	26	22	86.3 {8.8}		55
2	26	24	94.1 {9.6}		60
2	26	26	102.0 {10.4}		65
2	26	28	109.8 {11.2}		70
2.1	31.5	32	125.5 {12.8}		80
1.8	11.3	8	31.4 {3.2}	WT22-	20
1.8	11.3	10	39.2 {4.0}		25
1.9	13.3	12	47.1 {4.8}		30
1.9	13.3	14	54.9 {5.6}		35
2	16	16	62.8 {6.4}		40
2.1	19.5	18	70.6 {7.2}		45
2.1	19.5	20	78.5 {8.0}		50
2.3	28.2	22	86.3 {8.8}		55
2.3	28.2	24	94.1 {9.6}		60
2.3	28.2	26	102.0 {10.4}		65
2.3	28.2	28	109.8 {11.2}		70
2.4	33.6	32	125.5 {12.8}		80
2.1	13.2	12	47.1 {4.8}	WT27-	30
2.3	17.9	14	54.9 {5.6}		35
2.3	17.9	16	62.8 {6.4}		40
2.4	20.4	18	70.6 {7.2}		45
2.6	28.6	20	78.5 {8.0}		50
2.6	28.6	22	86.3 {8.8}		55
2.6	28.6	24	94.1 {9.6}		60
2.6	28.6	26	102.0 {10.4}		65
2.8	39.2	28	109.8 {11.2}		70
2.8	39.2	32	125.5 {12.8}		80

●荷重の算出方法：		荷重＝ばね定数×タワミ量
（国際単位）		N＝N/mm×Fmm
		kgf＝kgf/mm×Fmm
		（kgf＝N×0.101972）

（L）サイズはFmax.（最大タワミ）＝L×35%
※印は両端面無研削です。
密着長は参考値です。ロットによってバラツキがあります。
使用回数：100万回
コイルスプリング使用上の注意 P.1533

注文例

出荷日

商品TOP

カタログ (見開き版)

絞り込み条件：5 項目の仕様が未選択です

外径（D1）(mm)
- 3
- 4
- 5
- 6
- 8
- 10
- 13
- 16
- 18
- 22
- 27
全長(L)(mm)
- 5
- 10
- 15
- 20
- 25
- 30
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 70
- 80
ばね定数(N/mm)
- 1.5
- 2
- 3.9
許容タワミ率(%)
- 35
- 40
最大荷重(N)
- 2.9
- 3.9
- 5.9
- 7.8
- 8.8
- 11.8
- 14.7
- 15.7
- 17.7
- 19.6
- 20.6
- 23.5
- 27.5
- 30.9
- 31.4
- 34.3
- 35.3
- 37.8
- 39.2
- 41.2
- 43.1
- 44.5
- 47.1
- 48.1
- 51.0
- 54.9
- 62.8
- 70.6
- 78.5
- 86.3
- 94.1
- 102.0
- 109.8
- 125.5
タイプ
- WT
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

外径（D1）

(mm)

全長(L)

(mm)

ばね定数

(N/mm)

許容タワミ率

(%)

最大荷重

(N)

RoHS?

最小発注数量

3	5	1.5	40	2.9	10	1個
3	10	1.5	40	5.9	10	1個
3	15	1.5	40	8.8	10	1個
3	20	1.5	40	11.8	10	1個
3	25	1.5	40	14.7	10	1個
4	5	1.5	40	2.9	10	1個
4	10	1.5	40	5.9	10	1個
4	15	1.5	40	8.8	10	1個
4	20	1.5	40	11.8	10	1個
4	25	1.5	40	14.7	10	1個
4	30	1.5	40	17.7	10	1個
4	35	1.5	40	20.6	10	1個
4	40	1.5	40	23.5	10	1個
5	5	2	40	3.9	10	1個
5	10	2	40	7.8	10	1個
5	15	2	40	11.8	10	1個
5	20	2	40	15.7	10	1個
5	25	2	40	19.6	10	1個
5	30	2	40	23.5	10	1個
5	35	2	40	27.5	10	1個
5	40	2	35	27.5	10	1個
5	45	2	35	30.9	10	1個
5	50	2	35	34.3	10	1個
5	55	2	35	37.8	10	1個
5	60	2	35	41.2	10	1個
5	65	2	35	44.5	10	1個
5	70	2	35	48.1	10	1個
6	5	2	40	3.9	10	1個
6	10	2	40	7.8	10	1個
6	15	2	40	11.8	10	1個
6	20	2	40	15.7	10	1個
6	25	2	40	19.6	10	1個
6	30	2	40	23.5	10	1個
6	35	2	40	27.5	10	1個
6	40	2	40	31.4	10	1個
6	45	2	40	35.3	10	1個
6	50	2	40	39.2	10	1個
6	55	2	35	37.8	10	1個
6	60	2	35	41.2	10	1個
6	65	2	35	44.5	10	1個
6	70	2	35	48.1	10	1個
6	80	2	35	54.9	10	1個
8	10	2	40	7.8	10	1個
8	15	2	40	11.8	10	1個
8	20	2	40	15.7	10	1個
8	25	2	40	19.6	10	1個
8	30	2	40	23.5	10	1個
8	35	2	40	27.5	10	1個
8	40	2	40	31.4	10	1個
8	45	2	40	35.3	10	1個
8	50	2	40	39.2	10	1個
8	55	2	40	43.1	10	1個
8	60	2	40	47.1	10	1個
8	65	2	40	51.0	10	1個
8	70	2	40	54.9	10	1個
8	80	2	40	62.8	10	1個
10	10	2	40	7.8	10	1個
10	15	2	40	11.8	10	1個
10	20	2	40	15.7	10	1個
10	25	2	40	19.6	10	1個

通常単価(税別) (税込単価)	通常出荷日

657円 ( 723円 )	在庫品1日目当日出荷可能
657円 ( 723円 )	在庫品1日目当日出荷可能
657円 ( 723円 )	在庫品1日目当日出荷可能
661円 ( 727円 )	在庫品1日目当日出荷可能
661円 ( 727円 )	在庫品1日目当日出荷可能
661円 ( 727円 )	在庫品1日目当日出荷可能
661円 ( 727円 )	在庫品1日目当日出荷可能
661円 ( 727円 )	在庫品1日目当日出荷可能
661円 ( 727円 )	在庫品1日目当日出荷可能
666円 ( 733円 )	在庫品1日目当日出荷可能
666円 ( 733円 )	在庫品1日目当日出荷可能
666円 ( 733円 )	在庫品1日目当日出荷可能
666円 ( 733円 )	在庫品1日目当日出荷可能
664円 ( 730円 )	在庫品1日目当日出荷可能
664円 ( 730円 )	在庫品1日目当日出荷可能
664円 ( 730円 )	在庫品1日目当日出荷可能
664円 ( 730円 )	在庫品1日目当日出荷可能
669円 ( 736円 )	在庫品1日目当日出荷可能
669円 ( 736円 )	在庫品1日目当日出荷可能
669円 ( 736円 )	在庫品1日目当日出荷可能
669円 ( 736円 )	在庫品1日目当日出荷可能
669円 ( 736円 )	在庫品1日目当日出荷可能
669円 ( 736円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
666円 ( 733円 )	在庫品1日目当日出荷可能
666円 ( 733円 )	在庫品1日目当日出荷可能
666円 ( 733円 )	在庫品1日目当日出荷可能
666円 ( 733円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
676円 ( 744円 )	在庫品1日目当日出荷可能
676円 ( 744円 )	在庫品1日目当日出荷可能
676円 ( 744円 )	在庫品1日目当日出荷可能
676円 ( 744円 )	在庫品1日目当日出荷可能
676円 ( 744円 )	在庫品1日目当日出荷可能
676円 ( 744円 )	在庫品1日目当日出荷可能
676円 ( 744円 )	在庫品1日目当日出荷可能
676円 ( 744円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	在庫品1日目当日出荷可能
