丸線コイルスプリング WR　【金型用標準部品】

  • 数量スライド割引
  • 当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
657円～771円
税込単価
723円～848円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

丸線コイルスプリング WL　【金型用標準部品】

ミスミ

丸線コイルスプリング WL　【金型用標準部品】
4.6
通常価格(税別)： 657円 (税込価格：723円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

丸線コイルスプリング WF　【金型用標準部品】

ミスミ

丸線コイルスプリング WF　【金型用標準部品】
4.7
通常価格(税別)： 657円 (税込価格：723円)

通常出荷日：在庫品1日目

WR（60%タワミ）外径基準タイプの丸線コイルスプリングです。材質はピアノ線で...

詳細情報を確認する
  • 許容タワミ率 (%)
    60

ミスミユニット事例

ワーク高さ違いをワンタッチで切り替える機構

無料3D-CADライブラリー申し込み受付中

型番

未確定 182 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
数量：

外形図・製品仕様

丸線コイルスプリング WR　【金型用標準部品】
ばね定数±10%
外径Dφ10以下 （0/-0.5mm）
 φ12以上 （0/-0.8mm）
自由長L50以下±1.5mm
 55以上±2.5mm
巻方向右

材質 SWP-A

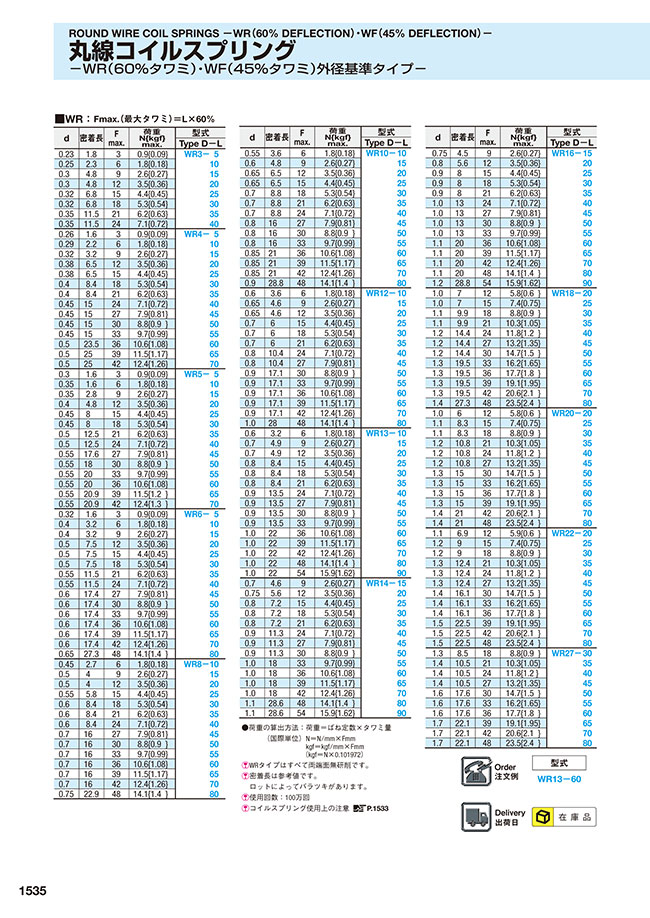

丸線コイルスプリング WR　【金型用標準部品】

規格表

■WR：Fmax. （最大タワミ）＝L×60%

d密
着
長		F
max.		荷重
N{kgf}
max.		型式
Type
D-L
0.23 1.830.9
{0.09}		WR3-5
0.25 2.361.8
{0.18}		 10
0.3 4.892.6
{0.27}		15
0.3 4.8123.5
{0.36}		20
0.32 6.8154.4
{0.45}		25
0.32 6.8185.3
{0.54}		30
0.3511.5216.2
{0.63}		35
0.3511.5247.1
{0.72}		40
0.26 1.630.9
{0.09}		WR4-5
0.29 2.261.8
{0.18}		 10
0.32 3.292.6
{0.27}		15
0.38 6.5123.5
{0.36}		20
0.38 6.5154.4
{0.45}		25
0.4 8.4185.3
{0.54}		30
0.4 8.4216.2
{0.63}		35
0.4515247.1
{0.72}		40
0.4515277.9
{0.81}		45
0.4515308.8
{0.9}		50
0.4515339.7
{0.99}		55
0.523.53610.6
{1.08}		60
0.5253911.5
{1.17}		65
0.5254212.4
{1.26}		70
0.3 1.630.9
{0.09}		WR5-5
0.35 1.661.8
{0.18}		 10
0.35 2.892.6
{0.27}		15
0.4 4.8123.5
{0.36}		20
0.45 8154.4
{0.45}		25
0.45 8185.3
{0.54}		30
0.512.5216.2
{0.63}		35
0.512.5247.1
{0.72}		40
0.5517.6277.9
{0.81}		45
0.5518308.8
{0.9}		50
0.5520339.7
{0.99}		55
0.55203610.6
{1.08}		60
0.5520.93911.5
{1.2}		65
0.5520.94212.4
{1.3}		70
0.32 1.630.9
{0.09}		WR6-5
0.4 3.261.8
{0.18}		 10
0.4 3.292.6
{0.27}		15
0.5 7.5123.5
{0.36}		20
0.5 7.5154.4
{0.45}		25
0.5 7.5185.3
{0.54}		30
0.5511.5216.2
{0.63}		35
0.5511.5247.1
{0.72}		40
0.617.4277.9
{0.81}		45
0.617.4308.8
{0.9}		50
0.617.4339.7
{0.99}		55
0.617.43610.6
{1.08}		60
0.617.43911.5
{1.17}		65
0.617.44212.4
{1.26}		70
0.6527.34814.1
{1.4}		80
0.45 2.761.8
{0.18}		WR8-10
0.5 492.6
{0.27}		 15
0.5 4123.5
{0.36}		20
0.55 5.8154.4
{0.45}		25
0.6 8.4185.3
{0.54}		30
0.6 8.4216.2
{0.63}		35
0.6 8.4247.1
{0.72}		40
0.716277.9
{0.81}		45
0.716308.8
{0.9}		50
0.716339.7
{0.99}		55
0.7163610.6
{1.08}		60
0.7163911.5
{1.17}		65
0.7164212.4
{1.26}		70
0.7522.94814.1
{1.4}		80
d密
着
長		F
max.		荷重
N{kgf}
max.		型式
Type
D-L
0.55 3.661.8
{0.18}		WR10-10
0.6 4.892.6
{0.27}		 15
0.65 6.5123.5
{0.36}		20
0.65 6.5154.4
{0.45}		25
0.7 8.8185.3
{0.54}		30
0.7 8.8216.2
{0.63}		35
0.7 8.8247.1
{0.72}		40
0.816277.9
{0.81}		45
0.816308.8
{0.9}		50
0.816339.7
{0.99}		55
0.85213610.6
{1.08}		60
0.85213911.5
{1.17}		65
0.85214212.4
{1.26}		70
0.928.84814.1
{1.4}		80
0.6 3.661.8
{0.18}		WR12-10
0.65 4.692.6
{0.27}		 15
0.65 4.6123.5
{0.36}		20
0.7 6154.4
{0.45}		25
0.7 6185.3
{0.54}		30
0.7 6216.2
{0.63}		35
0.810.4247.1
{0.72}		40
0.810.4277.9
{0.81}		45
0.917.1308.8
{0.9}		50
0.917.1339.7
{0.99}		55
0.917.13610.6
{1.08}		60
0.917.13911.5
{1.17}		65
0.917.14212.4
{1.26}		70
1.0284814.1
{1.4}		80
0.6 3.261.8
{0.18}		WR13-10
0.7 4.992.6
{0.27}		 15
0.7 4.9123.5
{0.36}		20
0.8 8.4154.4
{0.45}		25
0.8 8.4185.3
{0.54}		30
0.8 8.4216.2
{0.63}		35
0.913.5247.1
{0.72}		40
0.913.5277.9
{0.81}		45
0.913.5308.8
{0.9}		50
0.913.5339.7
{0.99}		55
1.0223610.6
{1.08}		60
1.0223911.5
{1.17}		65
1.0224212.4
{1.26}		70
1.0224814.1
{1.4}		80
1.0225415.9
{1.62}		90
0.7 4.692.6
{0.27}		WR14-15
0.75 5.6123.5
{0.36}		 20
0.8 7.2154.4
{0.45}		25
0.8 7.2185.3
{0.54}		30
0.8 7.2216.2
{0.63}		35
0.911.3247.1
{0.72}		40
0.911.3277.9
{0.81}		45
0.911.3308.8
{0.9}		50
1.018339.7
{0.99}		55
1.0183610.6
{1.08}		60
1.0183911.5
{1.17}		65
1.0184212.4
{1.26}		70
1.128.64814.1
{1.4}		80
1.128.65415.9
{1.62}		90
d密
着
長		F
max.		荷重
N{kgf}
max.		型式
Type
D-L
0.75 4.592.6
{0.27}		WR16-15
0.8 5.6123.5
{0.36}		 20
0.9 8154.4
{0.45}		25
0.9 8185.3
{0.54}		30
0.9 8216.2
{0.63}		35
1.013247.1
{0.72}		40
1.013277.9
{0.81}		45
1.013308.8
{0.9}		50
1.013339.7
{0.99}		55
1.1203610.6
{1.08}		60
1.1203911.5
{1.17}		65
1.1204212.4
{1.26}		70
1.1204814.1
{1.4}		80
1.228.85415.9
{1.62}		90
1.0 7125.8
{0.6}		WR18-20
1.0 7157.4
{0.75}		 25
1.1 9.9188.8
{0.9}		30
1.1 9.92110.3
{1.05}		35
1.214.42411.8
{1.2}		40
1.214.42713.2
{1.35}		45
1.214.43014.7
{1.5}		50
1.319.53316.2
{1.65}		55
1.319.53617.7
{1.8}		60
1.319.53919.1
{1.95}		65
1.319.54220.6
{2.1}		70
1.427.34823.5
{2.4}		80
1.0 6125.8
{0.6}		WR20-20
1.1 8.3157.4
{0.75}		 25
1.1 8.3188.8
{0.9}		30
1.210.82110.3
{1.05}		35
1.210.82411.8
{1.2}		40
1.210.82713.2
{1.35}		45
1.3153014.7
{1.5}		50
1.3153316.2
{1.65}		55
1.3153617.7
{1.8}		60
1.3153919.1
{1.95}		65
1.4214220.6
{2.1}		70
1.4214823.5
{2.4}		80
1.1 6.9125.9
{0.6}		WR22-20
1.2 9157.4
{0.75}		 25
1.2 9188.8
{0.9}		30
1.312.42110.3
{1.05}		35
1.312.42411.8
{1.2}		40
1.312.42713.2
{1.35}		45
1.416.13014.7
{1.5}		50
1.416.13316.2
{1.65}		55
1.416.13617.7
{1.8}		60
1.522.53919.1
{1.95}		65
1.522.54220.6
{2.1}		70
1.522.54823.5
{2.4}		80
1.3 8.5188.8
{0.9}		WR27-30
1.410.52110.3
{1.05}		 35
1.410.52411.8
{1.2}		40
1.410.52713.2
{1.35}		45
1.617.63014.7
{1.5}		50
1.617.63316.2
{1.65}		55
1.617.63617.7
{1.8}		60
1.722.13919.1
{1.95}		65
1.722.14220.6
{2.1}		70
1.722.14823.5
{2.4}		80
●荷重の算出方法： 荷重＝ばね定数×タワミ量
（国際単位） N＝N/mm×Fmm
  kgf＝kgf/mm×Fmm
  （kgf＝N×0.101972）

WRタイプはすべて両端面無研削です。
密着長は参考値です。ロットによってバラツキがあります。
使用回数：100万回
コイルスプリング使用上の注意  P.1533
