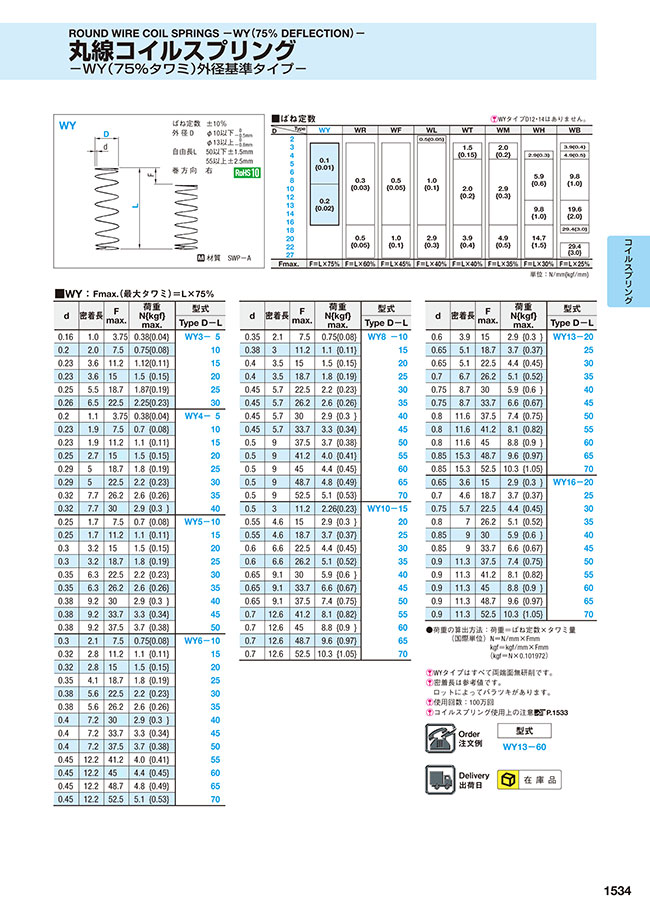

カタログ |P.1534

ミスミ

丸線コイルスプリング WY　【金型用標準部品】

数量スライド割引
当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（22件）

この商品のFAQをみる（1件）

通常単価(税別): 661円～733円

税込単価: 727円～806円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

丸線コイルスプリング WL　【金型用標準部品】

4.6

通常価格(税別)： 657円 (税込価格：723円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

丸線コイルスプリング WR　【金型用標準部品】

4.6

通常価格(税別)： 657円 (税込価格：723円)

通常出荷日：在庫品1日目

WY（75%タワミ）外径基準タイプの丸線コイルスプリングです。材質はピアノ線で...

詳細情報を確認する

許容タワミ率 (%)
75

無料3D-CADライブラリー申し込み受付中

型番

未確定 83 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

ばね定数	±10%
外径D	φ10以下（0/-0.5mm）
	φ13以上（0/-0.8mm）
自由長L	50以下±1.5mm
	55以上±2.5mm
巻方向	右

材質 SWP-A

規格表

■WY：Fmax. （最大タワミ）＝L×75%

d	密着長	F max.	荷重 N{kgf} max.	型式
d	密着長	F max.	荷重 N{kgf} max.	Type D-L
0.16	1.0	3.75	0.38 {0.04}	WY3-	5
0.2	2.0	7.5	0.75 {0.08}		10
0.23	3.6	11.2	1.12 {0.11}		15
0.23	3.6	15	1.5 {0.15}		20
0.25	5.5	18.7	1.87 {0.19}		25
0.26	6.5	22.5	2.25 {0.23}		30
0.2	1.1	3.75	0.38 {0.04}	WY4-	5
0.23	1.9	7.5	0.7 {0.08}		10
0.23	1.9	11.2	1.1 {0.11}		15
0.25	2.7	15.0	1.5 {0.15}		20
0.29	5	18.7	1.8 {0.19}		25
0.29	5	22.5	2.2 {0.23}		30
0.32	7.7	26.2	2.6 {0.26}		35
0.32	7.7	30.0	2.9 {0.3}		40
0.25	1.7	7.5	0.7 {0.08}	WY5-	10
0.25	1.7	11.2	1.1 {0.11}		15
0.3	3.2	15	1.5 {0.15}		20
0.3	3.2	18.7	1.8 {0.19}		25
0.35	6.3	22.5	2.2 {0.23}		30
0.35	6.3	26.2	2.6 {0.26}		35
0.38	9.2	30	2.9 {0.3}		40
0.38	9.2	33.7	3.3 {0.34}		45
0.38	9.2	37.5	3.7 {0.38}		50
0.3	2.1	7.5	0.75 {0.08}	WY6-	10
0.32	2.8	11.2	1.1 {0.11}		15
0.32	2.8	15	1.5 {0.15}		20
0.35	4.1	18.7	1.8 {0.19}		25
0.38	5.6	22.5	2.2 {0.23}		30
0.38	5.6	26.2	2.6 {0.26}		35
0.4	7.2	30.0	2.9 {0.3}		40
0.4	7.2	33.7	3.3 {0.34}		45
0.4	7.2	37.5	3.7 {0.38}		50
0.45	12.2	41.2	4.0 {0.41}		55
0.45	12.2	45.0	4.4 {0.45}		60
0.45	12.2	48.7	4.8 {0.49}		65
0.45	12.2	52.5	5.1 {0.53}		70

d	密着長	F max.	荷重 N{kgf} max.	型式
d	密着長	F max.	荷重 N{kgf} max.	Type D-L
0.35	2.1	7.5	0.75 {0.08}	WY8-	10
0.38	3	11.2	1.1 {0.11}		15
0.4	3.5	15	1.5 {0.15}		20
0.4	3.5	18.7	1.8 {0.19}		25
0.45	5.7	22.5	2.2 {0.23}		30
0.45	5.7	26.2	2.6 {0.26}		35
0.45	5.7	30	2.9 {0.3}		40
0.45	5.7	33.7	3.3 {0.34}		45
0.5	9	37.5	3.7 {0.38}		50
0.5	9	41.2	4.0 {0.41}		55
0.5	9	45	4.4 {0.45}		60
0.5	9	48.7	4.8 {0.49}		65
0.5	9	52.5	5.1 {0.53}		70
0.5	3	11.2	2.26 {0.23}	WY10-	15
0.55	4.6	15	2.9 {0.3}		20
0.55	4.6	18.7	3.7 {0.37}		25
0.6	6.6	22.5	4.4 {0.45}		30
0.6	6.6	26.2	5.1 {0.52}		35
0.65	9.1	30	5.9 {0.6}		40
0.65	9.1	33.7	6.6 {0.67}		45
0.65	9.1	37.5	7.4 {0.75}		50
0.7	12.6	41.2	8.1 {0.82}		55
0.7	12.6	45	8.8 {0.9}		60
0.7	12.6	48.7	9.6 {0.97}		65
0.7	12.6	52.5	10.3 {1.05}		70

d	密着長	F max.	荷重 N{kgf} max.	型式
d	密着長	F max.	荷重 N{kgf} max.	Type D-L
0.6	3.9	15	2.9 {0.3}	WY13-	20
0.65	5.1	18.7	3.7 {0.37}		25
0.65	5.1	22.5	4.4 {0.45}		30
0.7	6.7	26.2	5.1 {0.52}		35
0.75	8.7	30	5.9 {0.6}		40
0.75	8.7	33.7	6.6 {0.67}		45
0.8	11.6	37.5	7.4 {0.75}		50
0.8	11.6	41.2	8.1 {0.82}		55
0.8	11.6	45	8.8 {0.9}		60
0.85	15.3	48.7	9.6 {0.97}		65
0.85	15.3	52.5	10.3 {1.05}		70
0.65	3.6	15	2.9 {0.3}	WY16-	20
0.7	4.6	18.7	3.7 {0.37}		25
0.75	5.7	22.5	4.4 {0.45}		30
0.8	7	26.2	5.1 {0.52}		35
0.85	9	30	5.9 {0.6}		40
0.85	9	33.7	6.6 {0.67}		45
0.9	11.3	37.5	7.4 {0.75}		50
0.9	11.3	41.2	8.1 {0.82}		55
0.9	11.3	45	8.8 {0.9}		60
0.9	11.3	48.7	9.6 {0.97}		65
0.9	11.3	52.5	10.3 {1.05}		70

●荷重の算出方法：		荷重＝ばね定数×タワミ量
（国際単位）		N＝N/mm×Fmm
		kgf＝kgf/mm×Fmm
		（kgf＝N×0.101972）

WYタイプはすべて両端面無研削です。
密着長は参考値です。ロットによってバラツキがあります。
使用回数：100万回
コイルスプリング使用上の注意 P.1533

注文例

出荷日

商品TOP

カタログ (見開き版)

絞り込み条件：4 項目の仕様が未選択です

外径（D1）(mm)
- 3
- 4
- 5
- 6
- 8
- 10
- 13
- 16
全長(L)(mm)
- 5
- 10
- 15
- 20
- 25
- 30
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 70
ばね定数(N/mm)
- 0.1
- 0.2
最大荷重(N)
- 0.38
- 0.7
- 0.75
- 1.1
- 1.12
- 1.5
- 1.8
- 1.87
- 2.2
- 2.25
- 2.26
- 2.6
- 2.9
- 3.3
- 3.7
- 4.0
- 4.4
- 4.8
- 5.1
- 5.9
- 6.6
- 7.4
- 8.1
- 8.8
- 9.6
- 10.3
タイプ
- WY
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

外径（D1）

(mm)

全長(L)

(mm)

ばね定数

(N/mm)

最大荷重

(N)

RoHS?

最小発注数量

3	5	0.1	0.38	10	1個
3	10	0.1	0.75	10	1個
3	15	0.1	1.12	10	1個
3	20	0.1	1.5	10	1個
3	25	0.1	1.87	10	1個
3	30	0.1	2.25	10	1個
4	5	0.1	0.38	10	1個
4	10	0.1	0.7	10	1個
4	15	0.1	1.1	10	1個
4	20	0.1	1.5	10	1個
4	25	0.1	1.8	10	1個
4	30	0.1	2.2	10	1個
4	35	0.1	2.6	10	1個
4	40	0.1	2.9	10	1個
5	10	0.1	0.7	10	1個
5	15	0.1	1.1	10	1個
5	20	0.1	1.5	10	1個
5	25	0.1	1.8	10	1個
5	30	0.1	2.2	10	1個
5	35	0.1	2.6	10	1個
5	40	0.1	2.9	10	1個
5	45	0.1	3.3	10	1個
5	50	0.1	3.7	10	1個
6	10	0.1	0.75	10	1個
6	15	0.1	1.1	10	1個
6	20	0.1	1.5	10	1個
6	25	0.1	1.8	10	1個
6	30	0.1	2.2	10	1個
6	35	0.1	2.6	10	1個
6	40	0.1	2.9	10	1個
6	45	0.1	3.3	10	1個
6	50	0.1	3.7	10	1個
6	55	0.1	4.0	10	1個
6	60	0.1	4.4	10	1個
6	65	0.1	4.8	10	1個
6	70	0.1	5.1	10	1個
8	10	0.1	0.75	10	1個
8	15	0.1	1.1	10	1個
8	20	0.1	1.5	10	1個
8	25	0.1	1.8	10	1個
8	30	0.1	2.2	10	1個
8	35	0.1	2.6	10	1個
8	40	0.1	2.9	10	1個
8	45	0.1	3.3	10	1個
8	50	0.1	3.7	10	1個
8	55	0.1	4.0	10	1個
8	60	0.1	4.4	10	1個
8	65	0.1	4.8	10	1個
8	70	0.1	5.1	10	1個
10	15	0.2	2.26	10	1個
10	20	0.2	2.9	10	1個
10	25	0.2	3.7	10	1個
10	30	0.2	4.4	10	1個
10	35	0.2	5.1	10	1個
10	40	0.2	5.9	10	1個
10	45	0.2	6.6	10	1個
10	50	0.2	7.4	10	1個
10	55	0.2	8.1	10	1個
10	60	0.2	8.8	10	1個
10	65	0.2	9.6	10	1個

通常単価(税別) (税込単価)	通常出荷日

661円 ( 727円 )	在庫品1日目当日出荷可能
661円 ( 727円 )	在庫品1日目当日出荷可能
661円 ( 727円 )	在庫品1日目当日出荷可能
661円 ( 727円 )	在庫品1日目当日出荷可能
666円 ( 733円 )	在庫品1日目当日出荷可能
666円 ( 733円 )	在庫品1日目当日出荷可能
666円 ( 733円 )	在庫品1日目当日出荷可能
666円 ( 733円 )	在庫品1日目当日出荷可能
666円 ( 733円 )	在庫品1日目当日出荷可能
666円 ( 733円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
669円 ( 736円 )	在庫品1日目当日出荷可能
669円 ( 736円 )	在庫品1日目当日出荷可能
669円 ( 736円 )	在庫品1日目当日出荷可能
674円 ( 741円 )	在庫品1日目当日出荷可能
674円 ( 741円 )	在庫品1日目当日出荷可能
674円 ( 741円 )	在庫品1日目当日出荷可能
674円 ( 741円 )	在庫品1日目当日出荷可能
674円 ( 741円 )	在庫品1日目当日出荷可能
674円 ( 741円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
676円 ( 744円 )	在庫品1日目当日出荷可能
676円 ( 744円 )	在庫品1日目当日出荷可能
676円 ( 744円 )	在庫品1日目当日出荷可能
676円 ( 744円 )	在庫品1日目当日出荷可能
676円 ( 744円 )	在庫品1日目当日出荷可能
676円 ( 744円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	在庫品1日目当日出荷可能
690円 ( 759円 )	在庫品1日目当日出荷可能
690円 ( 759円 )	在庫品1日目当日出荷可能
690円 ( 759円 )	在庫品1日目当日出荷可能
690円 ( 759円 )	在庫品1日目当日出荷可能
695円 ( 765円 )	在庫品1日目当日出荷可能
695円 ( 765円 )	在庫品1日目当日出荷可能
695円 ( 765円 )	在庫品1日目当日出荷可能
695円 ( 765円 )	在庫品1日目当日出荷可能
695円 ( 765円 )	在庫品1日目当日出荷可能
695円 ( 765円 )	在庫品1日目当日出荷可能
695円 ( 765円 )	在庫品1日目当日出荷可能
695円 ( 765円 )	在庫品1日目当日出荷可能
699円 ( 769円 )	在庫品1日目当日出荷可能
699円 ( 769円 )	在庫品1日目当日出荷可能
699円 ( 769円 )	在庫品1日目当日出荷可能

基本情報

WY（75%タワミ）外径基準タイプの丸線コイルスプリングです。材質はピアノ線です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
