スプリングガイドユニットです。ガイドピンの材質は機械構造用炭素鋼です。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定 193 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

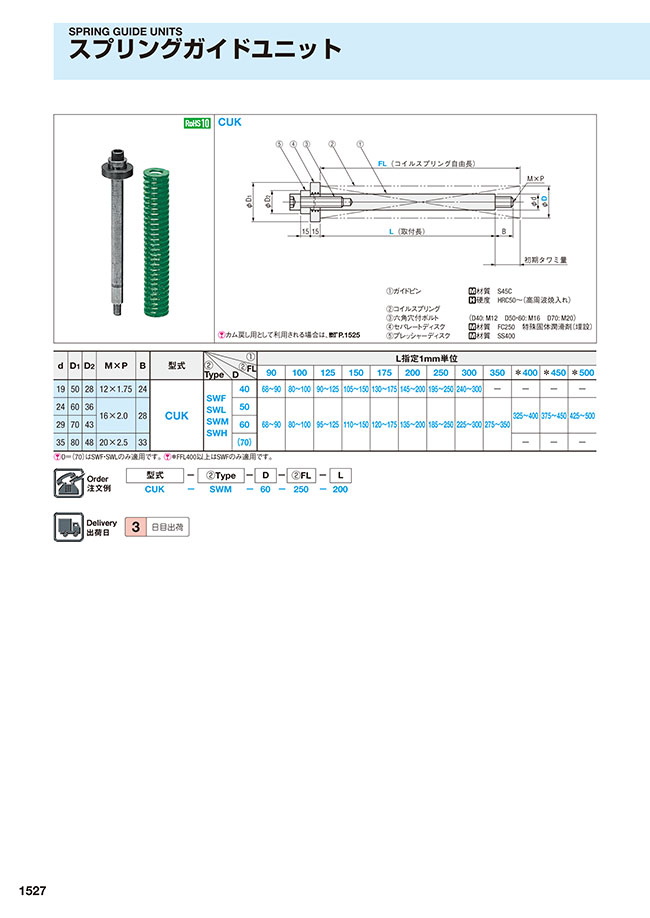

外形図・製品仕様

カム戻し用として利用される場合は、 P.1525

①ガイドピン		材質 S45C
		硬度 HRC50～（高周波焼入れ）
②コイルスプリング
③六角穴付ボルト		（D40: M12 D50・60: M16 D70: M20）
④セパレートディスク		材質 FC250 特殊固体潤滑剤（埋設）
⑤プレッシャーディスク		材質 SS400

規格表

d	D₁	D₂	M×P	B	型式		①	L指定1mm単位
							①	L指定1mm単位
						②Type	② FL	90	100	125	150	175	200	250	300	350	※400	※450	※500
						②Type	D
19	50	28	12×1.75	24	CUK	SWF SWL SWM SWH	40	68 ～ 90	80 ～ 100	90 ～ 125	105 ～ 150	130 ～ 175	145 ～ 200	195 ～ 250	240 ～ 300	-	-	-	-
24	60	36	16×2.0	28			50	68 ～ 90	80 ～ 100	95 ～ 125	110 ～ 150	120 ～ 175	135 ～ 200	185 ～ 250	225 ～ 300	275 ～ 350	325 ～ 400	375 ～ 450	425 ～ 500
29	70	43	16×2.0	28			60										325 ～ 400	375 ～ 450	425 ～ 500
35	80	48	20×2.5	33			（70）										-	-	-

D＝（70）はSWF・SWLのみ適用です。 ※FFL400以上はSWFのみ適用です。

注文例

出荷日

外形図・製品仕様

材質	S45C
硬度	HRC50～
	（高周波焼入れ）

規格表

適用コイルスプリング外径D	d	b	C	M×P	B	l
						②スプリング自由長（FL）
						90	100	125	150	175	200	250	300	350	400	450	500
40	19	12	7	12×1.75	24	55	65	75	85	85	95	95	110	-	-	-	-
50	24	17	10	16×2.0	28	60	70	80	90	90	100	100	110	110	110	110	110
60	29	17	10	16×2.0	28	60	70	80	90	90	100	100	110	110	110	110	110
70	35	22	10	20×2.5	33	60	70	80	90	90	100	100	110	110	-	-	-

■スプリングガイドユニット構成部品

適用コイルスプリング外径D	型式		L指定1mm単位
	型式		FL
	Type	No.	90	100	125	150	175	200	250	300	350	400	450	500
40	①ガイドピン CUKGP	40	68 ～ 90	80 ～ 100	90 ～ 125	105 ～ 150	130 ～ 175	145 ～ 200	195 ～ 250	240 ～ 300	-	-	-	-
50		50	68 ～ 90	80 ～ 100	95 ～ 125	110 ～ 150	120 ～ 175	135 ～ 200	185 ～ 250	225 ～ 300	275 ～ 350	325 ～ 400	375 ～ 450	425 ～ 500
60		60										325 ～ 400	375 ～ 450	425 ～ 500
70		70										-	-	-

外形図・製品仕様

材質	FC250
	特殊固体潤滑剤
	（埋設）

材質 SS400

規格表

適用コイルスプリング外径D	D₁	d	型式
適用コイルスプリング外径D	D₁	d	Type	No.
40	50	19	④セパレートディスク CUKSD	40
50	60	24		50
60	70	29		60
70	80	35		70

適用コイルスプリング外径D	D₂	d₁	型式
適用コイルスプリング外径D	D₂	d₁	Type	No.
40	28	13	⑤プレッシャーディスク CUKPD	40
50	36	17		50
60	43	17		60
70	48	21		70

注文例

出荷日

外形図・製品仕様

■スプリングガイドユニット高さ調整用ワッシャ

材質 SS400

規格表

D	d	型式		t
D	d	Type	No.	t
45	20	CUP	40	1 2 5
55	25		50
65	30		60
75	36		70

D	d	型式		t
D	d	Type	No.	t
45	12.5	CUR	40	5
55	16.5		50
65	16.5		60
75	20.5		70

注文例

出荷日

絞り込み条件：8 項目の仕様が未選択です

タイプ
- L寸法指定
- 構成部品
構成部品名
- ガイドピン
- セパレートディスク
- プレッシャーディスク
- ユニット
- 高さ調整用ワッシャ
コイルスプリングType
- SWF
- SWH
- SWL
- SWM
- 共通
D(適用コイルスプリング外径)(mm)
- 40
- 50
- 60
- 70
FL(コイルスプリングﾞ自由長)(mm)
- 90
- 100
- 125
- 150
- 175
- 200
- 250
- 300
- 350
- 400
- 450
- 500
- -
d(内径)(mm)
- 12.5
- 16.5
- 20
- 20.5
- 25
- 30
- 36
t(厚さ)(mm)
- 1
- 2
- 5
L(コイルスプリングﾞ取付長)(mm)
[68-500/1mm単位]
タイプ
- CUK
- CUKGP
- CUKPD
- CUKSD
- CUP
- CUR
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能
3日以内

型番リスト

表示件数

型番

CUK-SWF-40-90-[68-90/1]

CUK-SWF-40-100-[80-100/1]

CUK-SWF-40-125-[90-125/1]

CUK-SWF-40-150-[105-150/1]

CUK-SWF-40-175-[130-175/1]

CUK-SWF-40-200-[145-200/1]

CUK-SWF-40-250-[195-250/1]

CUK-SWF-40-300-[240-300/1]

CUK-SWF-50-90-[68-90/1]

CUK-SWF-50-100-[80-100/1]

CUK-SWF-50-125-[95-125/1]

CUK-SWF-50-150-[110-150/1]

CUK-SWF-50-175-[120-175/1]

CUK-SWF-50-200-[135-200/1]

CUK-SWF-50-250-[185-250/1]

CUK-SWF-50-300-[225-300/1]

CUK-SWF-50-350-[275-350/1]

CUK-SWF-50-400-[325-400/1]

CUK-SWF-50-450-[375-450/1]

CUK-SWF-50-500-[425-500/1]

CUK-SWF-60-90-[68-90/1]

CUK-SWF-60-100-[80-100/1]

CUK-SWF-60-125-[95-125/1]

CUK-SWF-60-150-[110-150/1]

CUK-SWF-60-175-[120-175/1]

CUK-SWF-60-200-[135-200/1]

CUK-SWF-60-250-[185-250/1]

CUK-SWF-60-300-[225-300/1]

CUK-SWF-60-350-[275-350/1]

CUK-SWF-60-400-[325-400/1]

CUK-SWF-60-450-[375-450/1]

CUK-SWF-60-500-[425-500/1]

CUK-SWF-70-90-[68-90/1]

CUK-SWF-70-100-[80-100/1]

CUK-SWF-70-125-[95-125/1]

CUK-SWF-70-150-[110-150/1]

CUK-SWF-70-175-[120-175/1]

CUK-SWF-70-200-[135-200/1]

CUK-SWF-70-250-[185-250/1]

CUK-SWF-70-300-[225-300/1]

CUK-SWF-70-350-[275-350/1]

CUK-SWH-40-90-[68-90/1]

CUK-SWH-40-100-[80-100/1]

CUK-SWH-40-125-[90-125/1]

CUK-SWH-40-150-[105-150/1]

CUK-SWH-40-175-[130-175/1]

CUK-SWH-40-200-[145-200/1]

CUK-SWH-40-250-[195-250/1]

CUK-SWH-40-300-[240-300/1]

CUK-SWH-50-90-[68-90/1]

CUK-SWH-50-100-[80-100/1]

CUK-SWH-50-125-[95-125/1]

CUK-SWH-50-150-[110-150/1]

CUK-SWH-50-175-[120-175/1]

CUK-SWH-50-200-[135-200/1]

CUK-SWH-50-250-[185-250/1]

CUK-SWH-50-300-[225-300/1]

CUK-SWH-50-350-[275-350/1]

CUK-SWH-60-90-[68-90/1]

CUK-SWH-60-100-[80-100/1]

タイプ

構成部品名

コイルスプリングType

D(適用コイルスプリング外径)

(mm)

FL(コイルスプリングﾞ自由長)

(mm)

d(内径)

(mm)

t(厚さ)

(mm)

L(コイルスプリングﾞ取付長)

(mm)

RoHS?

最小発注数量

L寸法指定	ユニット	SWF	40	90	-	-	68 ～ 90	10	1個
L寸法指定	ユニット	SWF	40	100	-	-	80 ～ 100	10	1個
L寸法指定	ユニット	SWF	40	125	-	-	90 ～ 125	10	1個
L寸法指定	ユニット	SWF	40	150	-	-	105 ～ 150	10	1個
L寸法指定	ユニット	SWF	40	175	-	-	130 ～ 175	10	1個
L寸法指定	ユニット	SWF	40	200	-	-	145 ～ 200	10	1個
L寸法指定	ユニット	SWF	40	250	-	-	195 ～ 250	10	1個
L寸法指定	ユニット	SWF	40	300	-	-	240 ～ 300	10	1個
L寸法指定	ユニット	SWF	50	90	-	-	68 ～ 90	10	1個
L寸法指定	ユニット	SWF	50	100	-	-	80 ～ 100	10	1個
L寸法指定	ユニット	SWF	50	125	-	-	95 ～ 125	10	1個
L寸法指定	ユニット	SWF	50	150	-	-	110 ～ 150	10	1個
L寸法指定	ユニット	SWF	50	175	-	-	120 ～ 175	10	1個
L寸法指定	ユニット	SWF	50	200	-	-	135 ～ 200	10	1個
L寸法指定	ユニット	SWF	50	250	-	-	185 ～ 250	10	1個
L寸法指定	ユニット	SWF	50	300	-	-	225 ～ 300	10	1個
L寸法指定	ユニット	SWF	50	350	-	-	275 ～ 350	10	1個
L寸法指定	ユニット	SWF	50	400	-	-	325 ～ 400	10	1個
L寸法指定	ユニット	SWF	50	450	-	-	375 ～ 450	10	1個
L寸法指定	ユニット	SWF	50	500	-	-	425 ～ 500	10	1個
L寸法指定	ユニット	SWF	60	90	-	-	68 ～ 90	10	1個
L寸法指定	ユニット	SWF	60	100	-	-	80 ～ 100	10	1個
L寸法指定	ユニット	SWF	60	125	-	-	95 ～ 125	10	1個
L寸法指定	ユニット	SWF	60	150	-	-	110 ～ 150	10	1個
L寸法指定	ユニット	SWF	60	175	-	-	120 ～ 175	10	1個
L寸法指定	ユニット	SWF	60	200	-	-	135 ～ 200	10	1個
L寸法指定	ユニット	SWF	60	250	-	-	185 ～ 250	10	1個
L寸法指定	ユニット	SWF	60	300	-	-	225 ～ 300	10	1個
L寸法指定	ユニット	SWF	60	350	-	-	275 ～ 350	10	1個
L寸法指定	ユニット	SWF	60	400	-	-	325 ～ 400	10	1個
L寸法指定	ユニット	SWF	60	450	-	-	375 ～ 450	10	1個
L寸法指定	ユニット	SWF	60	500	-	-	425 ～ 500	10	1個
L寸法指定	ユニット	SWF	70	90	-	-	68 ～ 90	10	1個
L寸法指定	ユニット	SWF	70	100	-	-	80 ～ 100	10	1個
L寸法指定	ユニット	SWF	70	125	-	-	95 ～ 125	10	1個
L寸法指定	ユニット	SWF	70	150	-	-	110 ～ 150	10	1個
L寸法指定	ユニット	SWF	70	175	-	-	120 ～ 175	10	1個
L寸法指定	ユニット	SWF	70	200	-	-	135 ～ 200	10	1個
L寸法指定	ユニット	SWF	70	250	-	-	185 ～ 250	10	1個
L寸法指定	ユニット	SWF	70	300	-	-	225 ～ 300	10	1個
L寸法指定	ユニット	SWF	70	350	-	-	275 ～ 350	10	1個
L寸法指定	ユニット	SWH	40	90	-	-	68 ～ 90	10	1個
L寸法指定	ユニット	SWH	40	100	-	-	80 ～ 100	10	1個
L寸法指定	ユニット	SWH	40	125	-	-	90 ～ 125	10	1個
L寸法指定	ユニット	SWH	40	150	-	-	105 ～ 150	10	1個
L寸法指定	ユニット	SWH	40	175	-	-	130 ～ 175	10	1個
L寸法指定	ユニット	SWH	40	200	-	-	145 ～ 200	10	1個
L寸法指定	ユニット	SWH	40	250	-	-	195 ～ 250	10	1個
L寸法指定	ユニット	SWH	40	300	-	-	240 ～ 300	10	1個
L寸法指定	ユニット	SWH	50	90	-	-	68 ～ 90	10	1個
L寸法指定	ユニット	SWH	50	100	-	-	80 ～ 100	10	1個
L寸法指定	ユニット	SWH	50	125	-	-	95 ～ 125	10	1個
L寸法指定	ユニット	SWH	50	150	-	-	110 ～ 150	10	1個
L寸法指定	ユニット	SWH	50	175	-	-	120 ～ 175	10	1個
L寸法指定	ユニット	SWH	50	200	-	-	135 ～ 200	10	1個
L寸法指定	ユニット	SWH	50	250	-	-	185 ～ 250	10	1個
L寸法指定	ユニット	SWH	50	300	-	-	225 ～ 300	10	1個
L寸法指定	ユニット	SWH	50	350	-	-	275 ～ 350	10	1個
L寸法指定	ユニット	SWH	60	90	-	-	68 ～ 90	10	1個
L寸法指定	ユニット	SWH	60	100	-	-	80 ～ 100	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

スプリングガイドユニットです。ガイドピンの材質は機械構造用炭素鋼です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
