カム強制戻しブロック -グラファイト埋設タイプ-
- 数量スライド割引
- 納期短縮
- 当日出荷可能
- 通常単価(税別)
- 2,610円～4,450円
- 税込単価
- 2,871円～4,895円
グラファイト埋設タイプのカム強制戻しフォロワ・CKBタイプです。材質は銅合金で...
詳細情報を確認する未確定：候補が3型番あります。
商品情報

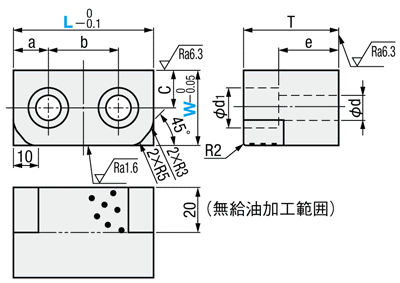

外形図・製品仕様
CKB（銅合金・特殊固体潤滑剤（埋設）タイプ）
| [ M ]材質 | 銅合金 | |
| 特殊固体潤滑剤（埋設） |
規格表
| a | b | c | d | d1 | e | T | 型式 | W | L |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 30 | 11 | 11 | 17.5 | 18 | 30 | CKB | 25 | 60 |
| 16 | 13 | 20 | 23 | 38 | 32 | 60 | |||
| 20 | 40 | 80 |
注文例
出荷日
関連情報

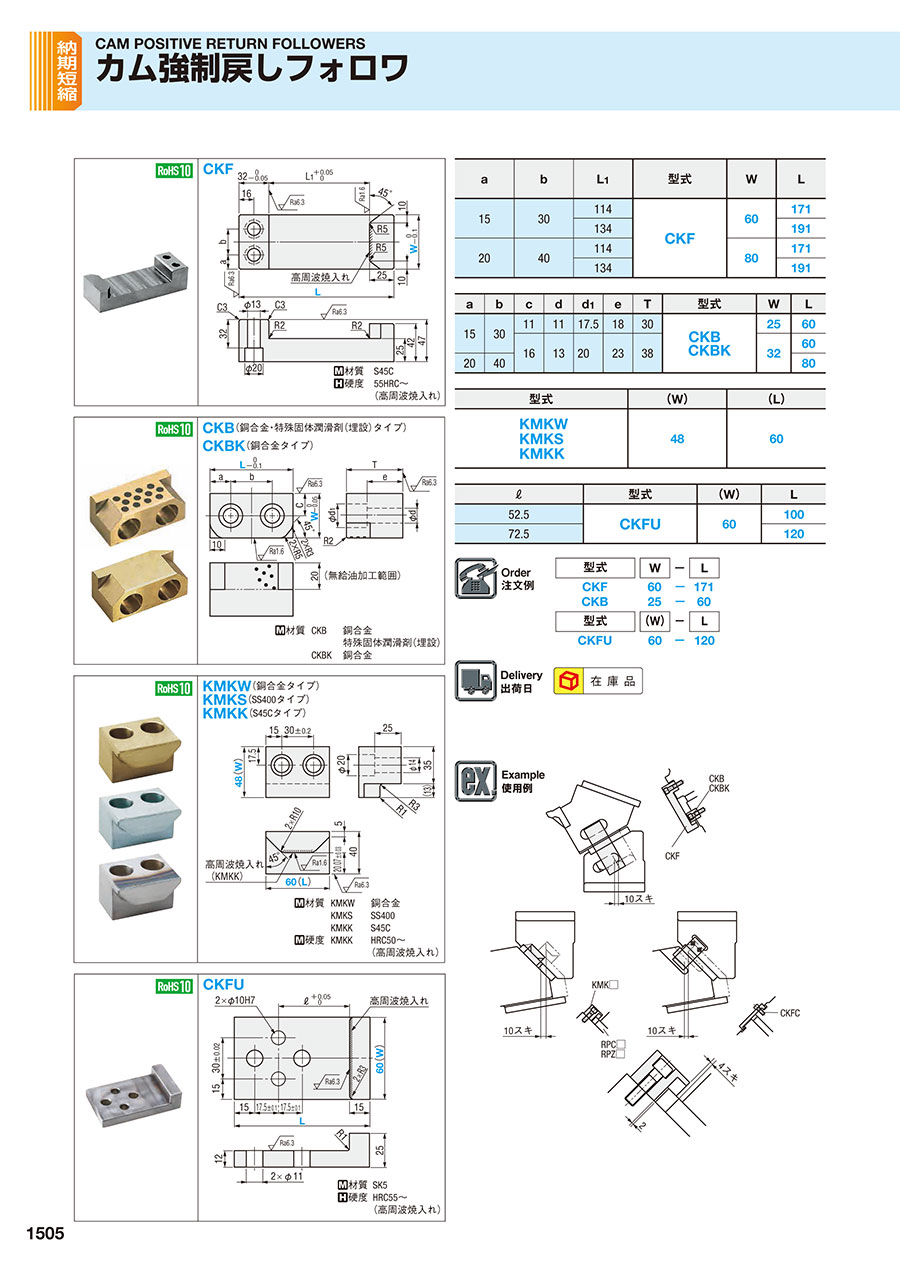

カタログ
