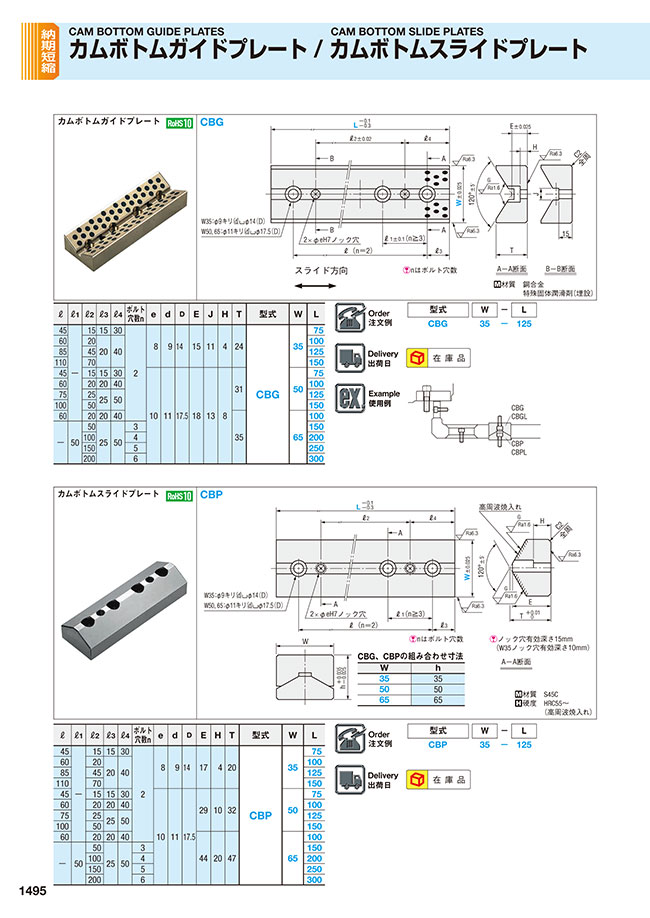

カタログ |P.1495

ミスミ

カムボトムガイドプレート　-CBG-

数量スライド割引
納期短縮
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 3,500円～16,540円

税込単価: 3,850円～18,194円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

カムボトムスライドプレート　-CBP-

通常価格(税別)： 2,500円 (税込価格：2,750円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

カムボトムスライドプレート　-CBPL-

通常価格(税別)： 4,760円 (税込価格：5,236円)

通常出荷日：在庫品1日目

カムボトムガイドプレートです。材質は銅合金で特殊個体潤滑剤を埋設しています。

詳細情報を確認する

材質
銅合金
特殊固体潤滑剤
有

無料3D-CADライブラリー申し込み受付中

型番

未確定 13 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

材質銅合金 / 特殊固体潤滑剤（埋設）

規格表

ℓ	ℓ₁	ℓ₂	ℓ₃	ℓ₄	ボルト穴数n	e	d	D	E	J	H	T	型式	W	L
45	-	15	15	30	2	8	9	14	15	11	4	24	CBG	35	75
60		20	20	40											100
85		45													125
110		70													150
45		15	15	30		10	11	17.5	18	13	8	31		50	75
60		20	20	40											100
75		25	25	50											125
100		50	25	50											150
60		20	20	40								35		65	100
-	50	50	25	50	3										150
		100			4										200
		150			5										250
		200			6										300

注文例

出荷日

絞り込み条件：2 項目の仕様が未選択です

W(幅)(mm)
- 35
- 50
- 65
L(長さ)(mm)
- 75
- 100
- 125
- 150
- 200
- 250
- 300
タイプ
- CBG
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

W(幅)

(mm)

L(長さ)

(mm)

RoHS?

最小発注数量

35	75	10	1個
35	100	10	1個
35	125	10	1個
35	150	10	1個
50	75	10	1個
50	100	10	1個
50	125	10	1個
50	150	10	1個
65	100	10	1個
65	150	10	1個
65	200	10	1個
65	250	10	1個
65	300	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,500円 ( 3,850円 )	在庫品1日目当日出荷可能
4,000円 ( 4,400円 )	在庫品1日目当日出荷可能
4,600円 ( 5,060円 )	在庫品1日目当日出荷可能
5,300円 ( 5,830円 )	在庫品1日目当日出荷可能
4,700円 ( 5,170円 )	在庫品1日目当日出荷可能
6,000円 ( 6,600円 )	在庫品1日目当日出荷可能
7,100円 ( 7,810円 )	在庫品1日目当日出荷可能
8,200円 ( 9,020円 )	在庫品1日目当日出荷可能
7,070円 ( 7,777円 )	在庫品1日目当日出荷可能
9,320円 ( 10,252円 )	在庫品1日目当日出荷可能
11,850円 ( 13,035円 )	在庫品1日目当日出荷可能
14,240円 ( 15,664円 )	在庫品1日目当日出荷可能
16,540円 ( 18,194円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

カムボトムガイドプレートです。材質は銅合金で特殊個体潤滑剤を埋設しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
